导轨强度及变形计算

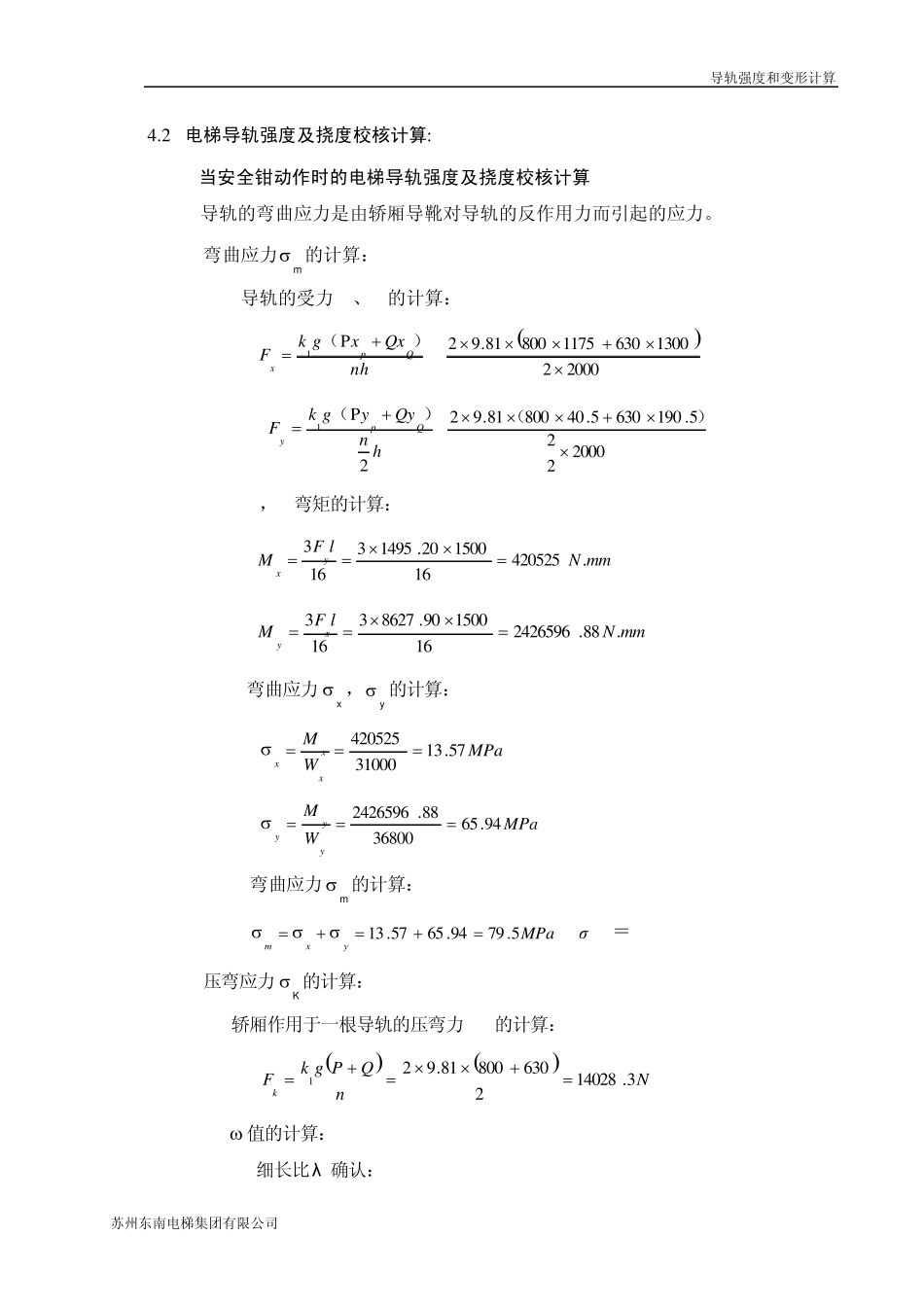

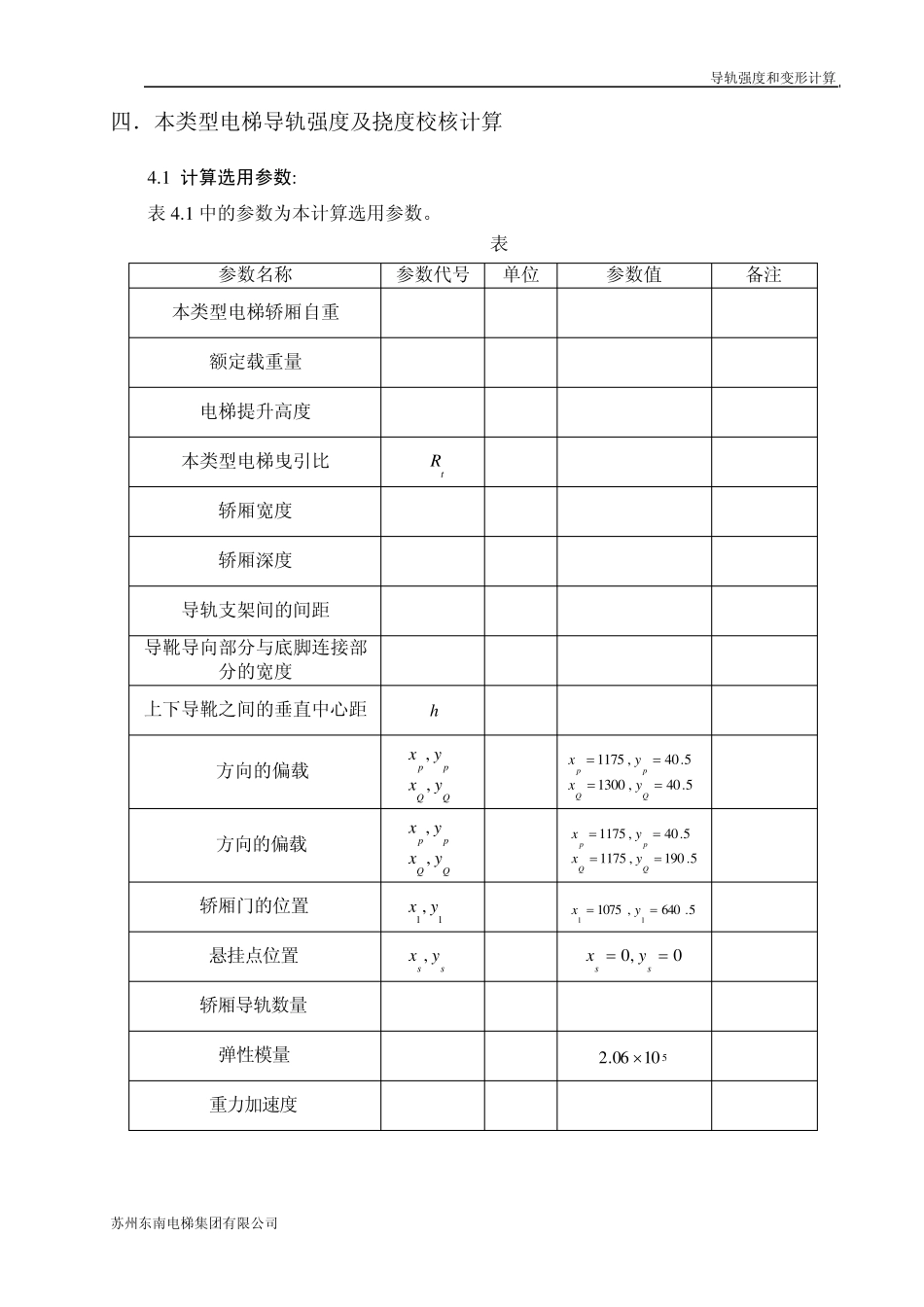

导轨强度和变形计算 苏州东南电梯集团有限公司 导轨强度和变形计算 一．有关导轨强度和变形的要求： 1. 根据《GB7588-2003 电梯制造与安装安全规范》中10.1.1，本类型乘客电梯的电梯导轨应满足以下要求: 根据《GB7588-2003 电梯制造与安装安全规范》的附录G中规定的轿厢内额定载荷分布状况，应对导轨的应力予以限制。 2. 根据《GB7588-2003 电梯制造与安装安全规范》中10.1.2，本类型乘客电梯的电梯导轨还应满足以下要求: a. 根据《GB7588-2003 电梯制造与安装安全规范》中10.1.2.1提供的许用应力 计算式、安全系数和许用应力值进行相应的导轨变形计算； b. “T”型导轨的最大计算允许变形，对于装有安全钳的轿厢、对重导轨，安全 钳动作时，在两个方向上为 5mm。 二．本类型电梯选用的轿厢导轨截面的力学特性 电梯采用T127-2/A-B导轨，查标准知，其截面的力学特性如下： S＝28.9cm2 Wx＝31cm3 Ix＝200cm4 ix＝2.68cm e＝2.46cm Wy＝36.8cm3 Iy＝235cm4 iy＝2.86cm 三．本类型电梯导轨计算许用应力和变形要求 本类型电梯采用T127-2/A-B导轨，其钢材抗拉强度为 370MPa，根据《GB7588-2003 电梯制造与安装安全规范》中10.1.2.1和10.1.2.2的要求，本类型电梯导轨计算许用应力σ perm和变形要求为： a.正常使用载荷情况： σ perm＝165MPa b.安全钳动作时的情况： σ perm＝205MPa c.T型导轨的最大计算允许变形为： δ perm＝5mm 导轨强度和变形计算 苏州东南电梯集团有限公司 四．本类型电梯导轨强度及挠度校核计算 4.1 计算选用参数: 表4.1 中的参数为本计算选用参数。 表4.1 参数名称 参数代号 单位 参数值 备注 本类型电梯轿厢自重 P Kg 800 额定载重量 Q Kg 630 电梯提升高度 H m 57.92 本类型电梯曳引比 tR 1:1 轿厢宽度 Dx mm 1000 轿厢深度 Dy mm 1200 导轨支架间的间距 l mm 1500 导靴导向部分与底脚连接部分的宽度 C1 mm 10 上下导靴之间的垂直中心距 h mm 2000 x方向的偏载 QQppyxyx,, mm 5.40,13005.40,1175QQppyxyx y方向的偏载 QQppyxyx,, mm 5.190,11755.40,1175QQppyxyx 轿厢门的位置 11, yx mm 5.640,107511yx 悬挂点位置 ss yx , mm 0,0ssyx 轿厢导轨数量 n 2 弹性模量 E MPa 51006.2 重力加速度 g m/s2 9.81 导轨强度和变形计算 苏州东南电梯集团有限公司 4.2 电梯导轨...
