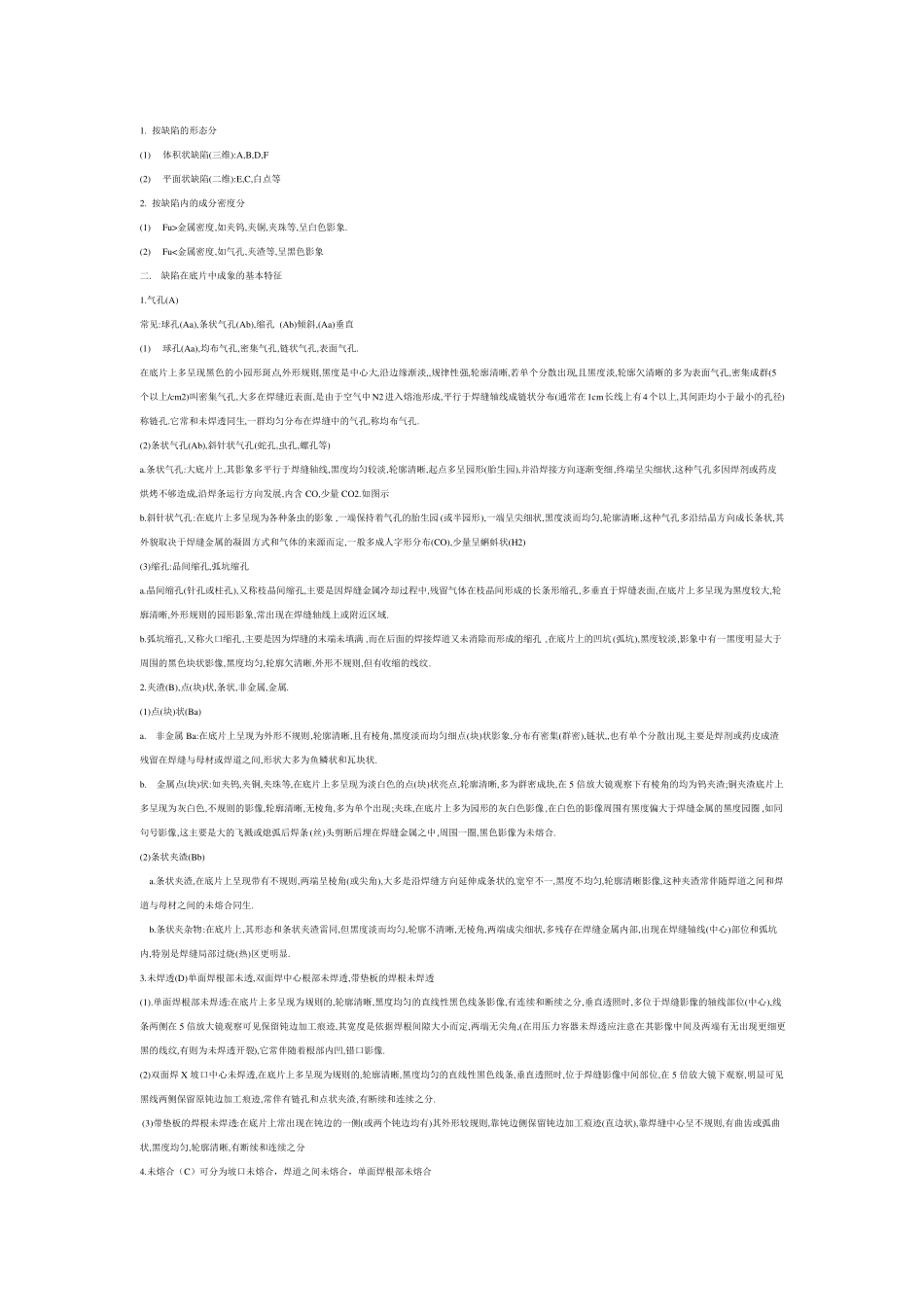

1. 按缺陷的形态分 (1) 体积状缺陷(三维):A,B,D,F (2) 平面状缺陷(二维):E,C,白点等 2. 按缺陷内的成分密度分 (1) Fu>金属密度,如夹钨,夹铜,夹珠等,呈白色影象. (2) Fu<金属密度,如气孔,夹渣等,呈黑色影象 二. 缺陷在底片中成象的基本特征 1.气孔(A) 常见:球孔(Aa),条状气孔(Ab),缩孔 (Ab)倾斜,(Aa)垂直 (1) 球孔(Aa),均布气孔,密集气孔,链状气孔,表面气孔. 在底片上多呈现黑色的小园形斑点,外形规则,黑度是中心大,沿边缘渐淡,,规律性强,轮廓清晰,若单个分散出现,且黑度淡,轮廓欠清晰的多为表面气孔,密集成群(5个以上/cm2)叫密集气孔,大多在焊缝近表面,是由于空气中N2进入熔池形成,平行于焊缝轴线成链状分布(通常在1cm长线上有4个以上,其间距均小于最小的孔径)称链孔.它常和未焊透同生,一群均匀分布在焊缝中的气孔,称均布气孔. (2)条状气孔(Ab),斜针状气孔(蛇孔,虫孔,螺孔等) a.条状气孔:大底片上,其影象多平行于焊缝轴线,黑度均匀较淡,轮廓清晰,起点多呈园形(胎生园),并沿焊接方向逐渐变细,终端呈尖细状,这种气孔多因焊剂或药皮烘烤不够造成,沿焊条运行方向发展,内含 CO,少量 CO2.如图示 b.斜针状气孔:在底片上多呈现为各种条虫的影象,一端保持着气孔的胎生园(或半园形),一端呈尖细状,黑度淡而均匀,轮廓清晰,这种气孔多沿结晶方向成长条状,其外貌取决于焊缝金属的凝固方式和气体的来源而定,一般多成人字形分布(CO),少量呈蝌蚪状(H2) (3)缩孔:晶间缩孔,弧坑缩孔 a.晶间缩孔(针孔或柱孔),又称枝晶间缩孔,主要是因焊缝金属冷却过程中,残留气体在枝晶间形成的长条形缩孔,多垂直于焊缝表面,在底片上多呈现为黑度较大,轮廓清晰,外形规则的园形影象,常出现在焊缝轴线上或附近区域. b.弧坑缩孔,又称火口缩孔,主要是因为焊缝的末端未填满 ,而在后面的焊接焊道又未消除而形成的缩孔,在底片上的凹坑(弧坑),黑度较淡,影象中有一黑度明显大于周围的黑色块状影像,黑度均匀,轮廓欠清晰,外形不规则,但有收缩的线纹. 2.夹渣(B),点(块)状,条状,非金属,金属. (1)点(块)状(Ba) a. 非金属Ba:在底片上呈现为外形不规则,轮廓清晰,且有棱角,黑度淡而均匀细点(块)状影象,分布有密集(群密),链状,,也有单个分散出现,主要是焊剂或药皮成渣残留在焊缝与母材或焊道之间,形状大多为鱼鳞状和瓦块状. b. 金属点(块)状:如夹钨,夹铜,夹珠等,在底片上多呈现为淡白色的点(块)状亮点,轮廓清晰,多为群密成块,在5 倍放大镜观察下有棱角的均为钨夹渣;铜...
