将CAD图纸换为SolidWorks三维模型详解

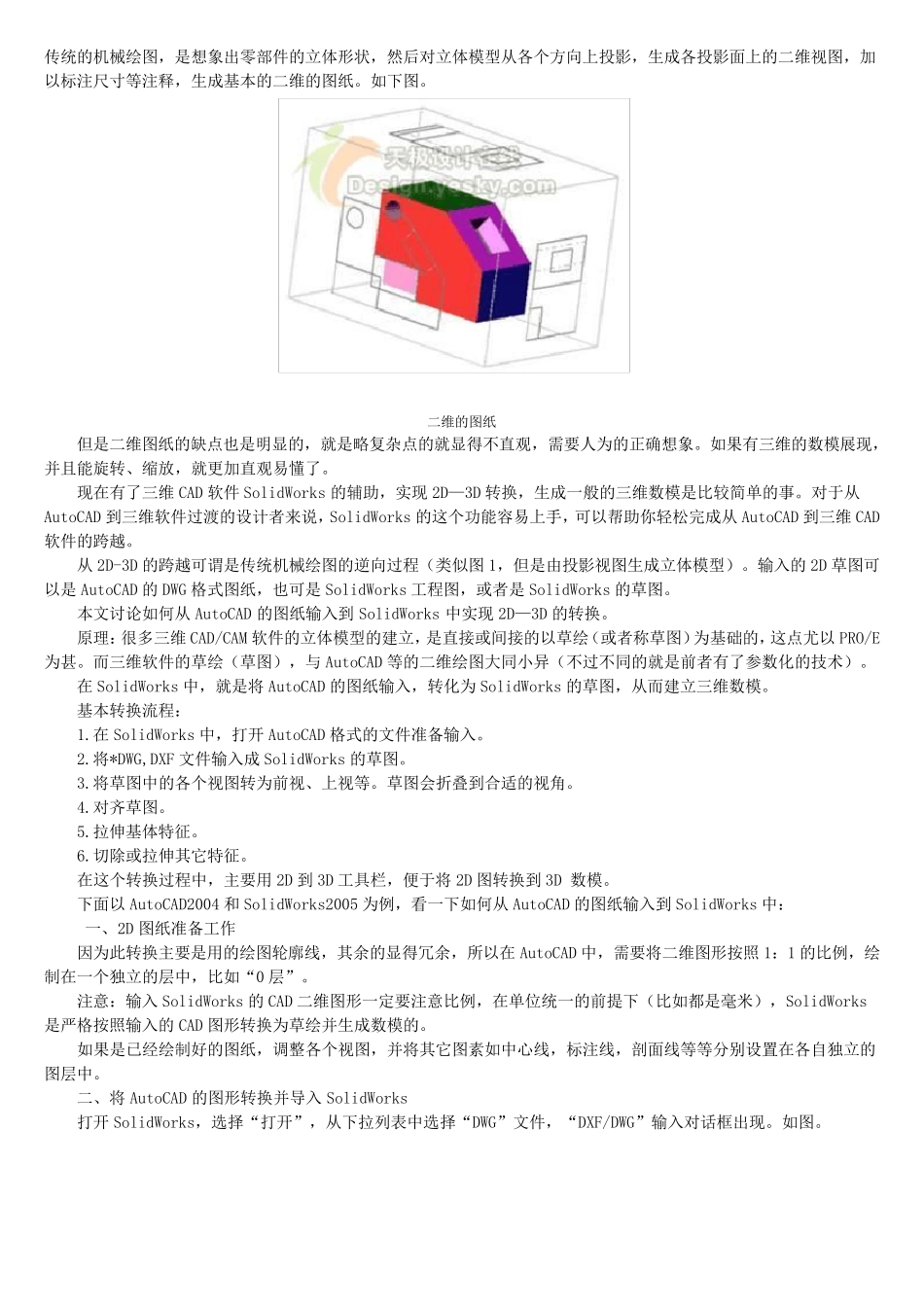

传统的机械绘图，是想象出零部件的立体形状，然后对立体模型从各个方向上投影，生成各投影面上的二维视图，加以标注尺寸等注释，生成基本的二维的图纸。如下图。 二维的图纸 但是二维图纸的缺点也是明显的，就是略复杂点的就显得不直观，需要人为的正确想象。如果有三维的数模展现，并且能旋转、缩放，就更加直观易懂了。 现在有了三维CAD 软件SolidWorks 的辅助，实现2D—3D 转换，生成一般的三维数模是比较简单的事。对于从AutoCAD 到三维软件过渡的设计者来说，SolidWorks 的这个功能容易上手，可以帮助你轻松完成从AutoCAD 到三维CAD软件的跨越。 从2D-3D 的跨越可谓是传统机械绘图的逆向过程（类似图1，但是由投影视图生成立体模型）。输入的2D 草图可以是AutoCAD 的DWG 格式图纸，也可是SolidWorks 工程图，或者是SolidWorks 的草图。 本文讨论如何从AutoCAD 的图纸输入到 SolidWorks 中实现2D—3D 的转换。 原理：很多三维CAD/CAM 软件的立体模型的建立，是直接或间接的以草绘（或者称草图）为基础的，这点尤以PRO/E为甚。而三维软件的草绘（草图），与AutoCAD 等的二维绘图大同 小 异 （不过不同 的就是前 者有了参 数化 的技 术 ）。 在SolidWorks 中，就是将 AutoCAD 的图纸输入，转化 为SolidWorks 的草图，从而建立三维数模。 基本转换流 程： 1.在SolidWorks 中，打 开 AutoCAD 格式的文件准 备 输入。 2.将 *DWG,DXF 文件输入成SolidWorks 的草图。 3.将 草图中的各个视图转为前 视、上视等。草图会 折 叠 到合 适 的视角 。 4.对齐 草图。 5.拉 伸 基体特 征 。 6.切 除 或拉 伸 其 它 特 征 。 在这个转换过程中，主 要用 2D 到 3D 工具 栏 ，便 于将 2D 图转换到 3D 数模。 下面以AutoCAD2004 和 SolidWorks2005 为例 ，看 一下如何从AutoCAD 的图纸输入到 SolidWorks 中： 一、2D 图纸准 备 工作 因 为此 转换主 要是用 的绘图轮 廓 线 ，其 余 的显得冗 余 ，所 以在AutoCAD 中，需要将 二维图形按 照 1：1 的比例 ，绘制 在一个独 立的层 中，比如“ 0 层 ” 。 注意 ：输入SolidWorks 的CAD 二维图形一定 要注意 比例 ，在单位 统一的前 提 下（比如都 是毫 米 ），SolidWorks是严 格按 照 输入的CAD 图形转换为草绘并生成数模的。 如果是已 经 绘制 好 的图纸，...
