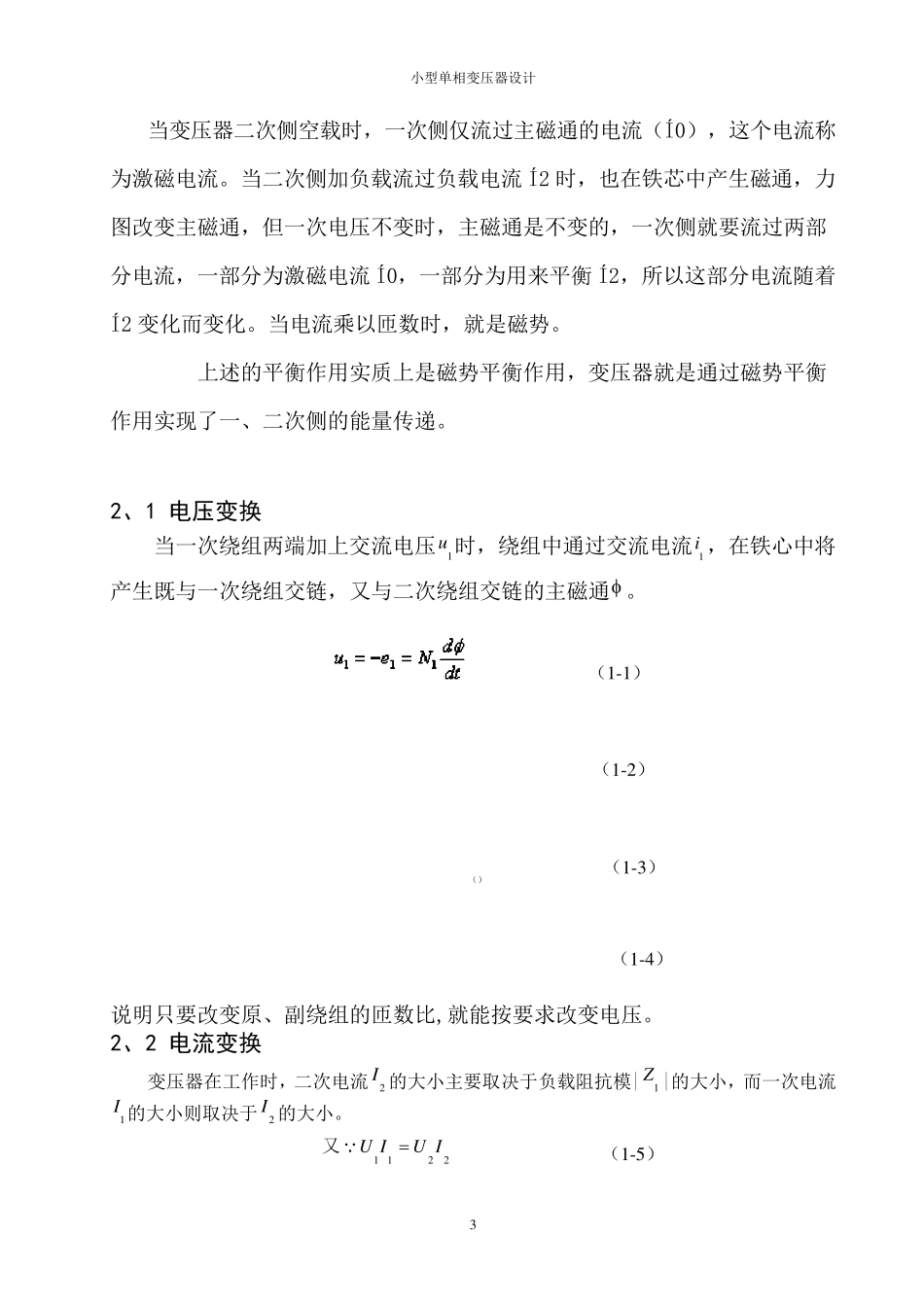

小型单相变压器设计 1 小型单相变压器设计 1、小型单相变压器简介 变压器是通过电磁耦合关系传递电能的设备，用途可综述为：经济的输送电能、合理的分配电能、安全的使用电能。实际上，它在变压的同时还能改变电流，还可改变阻抗和相数。 小型变压器指的是容量 1000V.A 以下的变压器。最简单的小型单相变压器由一个闭合的铁心(构成磁路)和绕在铁心上的两个匝数不同、 彼此绝缘的绕组(构成电路)构成。这类变压器在生活中的应用非常广泛。 1.1 变压器的基本结构 1、1、1 主要组成 (1) 铁心 为了减少铁损耗，变压器的贴心是用彼此绝缘的硅钢片叠成或非晶体片制成。其中套有绕组的部分称为铁心柱，连接铁心柱的部分称为铁轭，为了减少磁路中不必要的气隙，乡邻两层硅钢片的接缝要相互错开。 （2）绕组 变压器的绕组用绝缘导线或扁导线绕成，实际变压器的高，低压绕组并不是分装在两个铁心柱上，而是同心地套在同一个铁心柱上的。为了绝缘的方便，通常低压绕组在里面，靠近铁心柱，高压绕组套在低压绕组外面。 （3）其他 除铁心和绕组外，因容量和冷却方式的不同，还需要增加一些其他部件，例如外油绝缘套等等。 1、1、2 主要类型 小型单相变压器设计 2 按相数的不同，变压器可分为单向相变压器和三相变压器等。 按每相绕组数量的不同，变压器可分为双绕组变压器、三绕组变压器、多绕组变压器和自耦变压器等。 按结构形式的不同，变压器可分为心式和壳式两种。心式变压器的特点是绕组包围着铁心。脆变压器用铁量较少，构造简单，绕组的安装和绝缘比较容易，多用于容量较大的变压器中。壳式变压器的特点是铁心包围绕组。脆变压器用铜量少，多用于小容量变压器中。 2、 变压器的工作原理 变压器的功能主要有：电压变换；阻抗变换；隔离；稳压（磁饱和变压器）等，变压器常用的铁心形状一般有 E 型和C 型铁心。 变压器（transformer）是利用电磁感应原理将某一电压的交流换成频率相同的另一电压的交流电的能量的变换装备。 变压器的主要部件是一个铁心和套在铁心上的两个绕组，如图（1）所示。一个绕组接电源，称为原绕组（一次绕组、初级），另一个接负载，称为副绕组（二次绕组、次级）。原绕组各量用下标 1 表示，副绕组各量用下标 2 表示。原绕组匝数为1N ，副绕组匝数为2N 。 图（1）变压器结构示意图 理想状况如下（不计电阻、铁耗和漏磁），原绕组加电压1u ，产生电流 1i ，建立磁通 ，沿铁心闭合...
