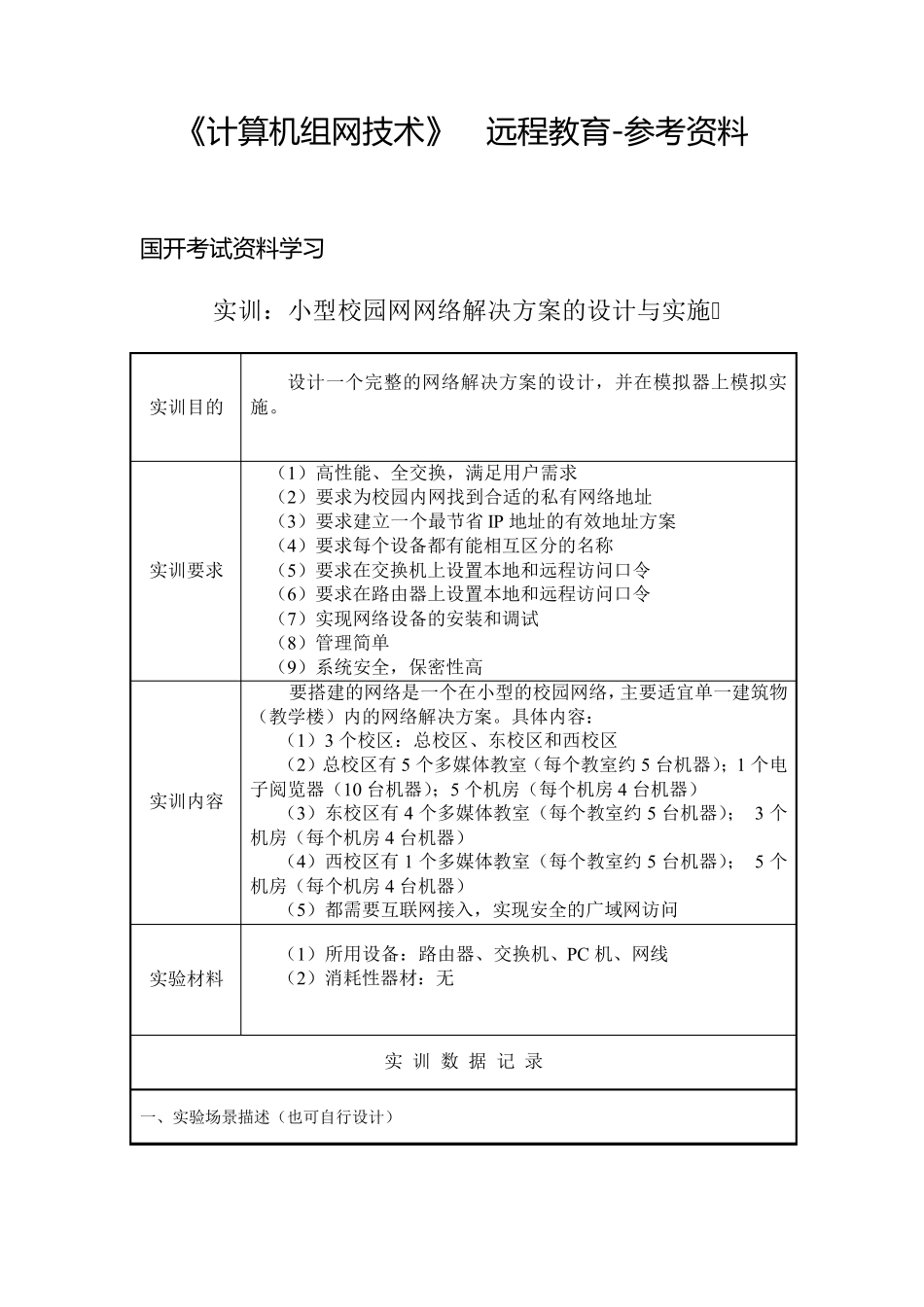

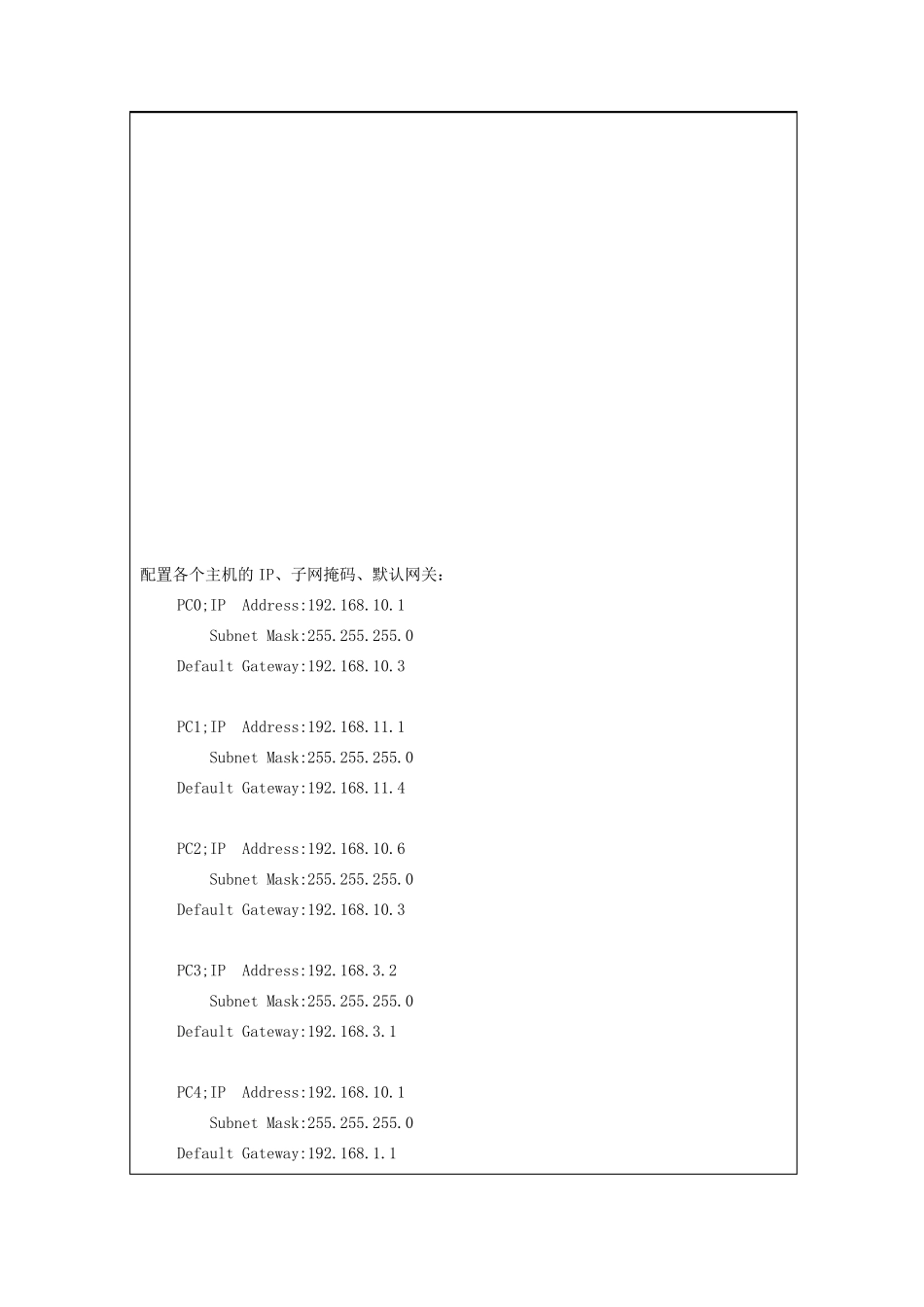

《计算机组网技术》 远程教育-参考资料 国开考试资料学习 实训:小型校园网网络解决方案的设计与实施 实训目的 设计一个完整的网络解决方案的设计,并在模拟器上模拟实施。 实训要求 (1)高性能、全交换,满足用户需求 (2)要求为校园内网找到合适的私有网络地址 (3)要求建立一个最节省 IP 地址的有效地址方案 (4)要求每个设备都有能相互区分的名称 (5)要求在交换机上设置本地和远程访问口令 (6)要求在路由器上设置本地和远程访问口令 (7)实现网络设备的安装和调试 (8)管理简单 (9)系统安全,保密性高 实训内容 要搭建的网络是一个在小型的校园网络,主要适宜单一建筑物(教学楼)内的网络解决方案。具体内容: (1)3 个校区:总校区、东校区和西校区 (2)总校区有 5 个多媒体教室(每个教室约 5 台机器);1 个电子阅览器(10 台机器);5 个机房(每个机房 4 台机器) (3)东校区有 4 个多媒体教室(每个教室约 5 台机器); 3 个机房(每个机房 4 台机器) (4)西校区有 1 个多媒体教室(每个教室约 5 台机器); 5 个机房(每个机房 4 台机器) (5)都需要互联网接入,实现安全的广域网访问 实验材料 (1)所用设备:路由器、交换机、P C 机、网线 (2)消耗性器材:无 实 训 数 据 记 录 一、实验场景描述(也可自行设计) 某学校要搭建的网络是一个在小型的校园网络,计算机主要分布如下:3 个小区,总校区有5 个多媒体教室(每个教室约5 台机器);1 个电子阅览器(10 台机器);5 个机房(每个机房4 台机器);东校区有4 个多媒体教室(每个教室约5 台机器);3 个机房(每个机房4 台机器);西校区有1 个多媒体教室(每个教室约5 台机器);5 个机房(每个机房4 台机器);都需要互联网接入,实现安全的广域网访问 二、网络拓扑图及描述 三、实验步骤 步骤及简述: 配置各个主机的IP、子网掩码、默认网关: PC0;IP Address:192.168.10.1 Subnet Mask:255.255.255.0 Default Gateway:192.168.10.3 PC1;IP Address:192.168.11.1 Subnet Mask:255.255.255.0 Default Gateway:192.168.11.4 PC2;IP Address:192.168.10.6 Subnet Mask:255.255.255.0 Default Gateway:192.168.10.3 PC3;IP Address:192.168.3.2 Subnet Mask:255.255.255.0 Default Gateway:192.168.3.1 PC4;IP Address:192.168.10.1 Subnet...
