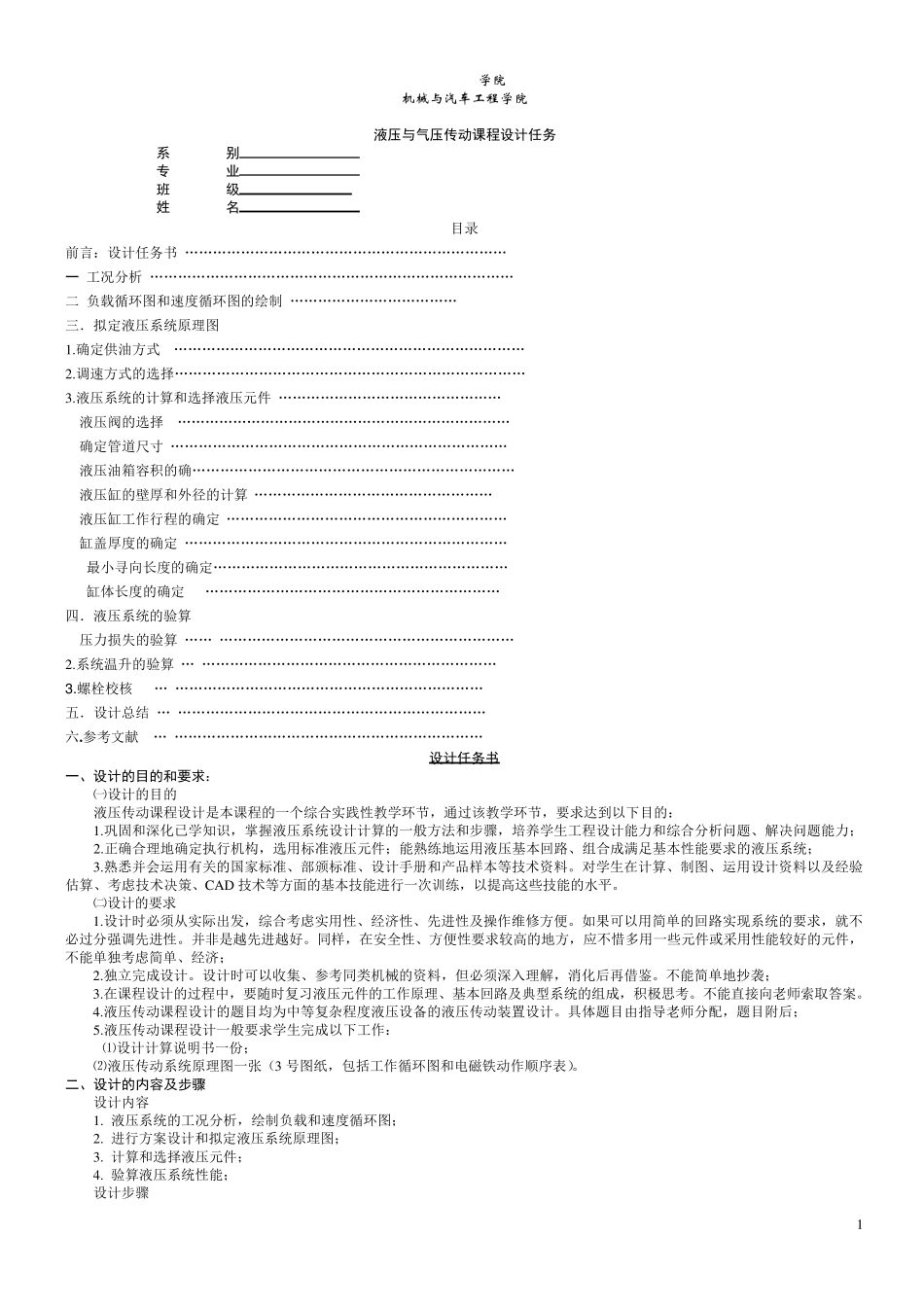

1 学院 机械与汽车工程学院 液压与气压传动课程设计任务 系 别 专 业 班 级 姓 名 目录 前言：设计任务书 ……………………………………………………………3 一.工况分析 ……………………………………………………………………6 二.负载循环图和速度循环图的绘制 ………………………………7 三．拟定液压系统原理图 1.确定供油方式 …………………………………………………………………8 2.调速方式的选择…………………………………………………………………8 3.液压系统的计算和选择液压元件 …………………………………………9 4.液压阀的选择 ………………………………………………………………11 5.确定管道尺寸 ………………………………………………………………12 6.液压油箱容积的确……………………………………………………………12 7.液压缸的壁厚和外径的计算 ……………………………………………12 8.液压缸工作行程的确定 ……………………………………………………12 9.缸盖厚度的确定 ……………………………………………………………12 10.最小寻向长度的确定………………………………………………………13 11.缸体长度的确定 ………………………………………………………13 四．液压系统的验算 1.压力损失的验算 …… ………………………………………………………13 2.系统温升的验算 … ……………………………………………………… 15 3 .螺栓校核 … ………………………………………………………… 16 五．设计总结 … ………………………………………………………… 17 六.参考文献 … ………………………………………………………… 18 设计任务书 一、设计的目的和要求： ㈠设计的目的 液压传动课程设计是本课程的一个综合实践性教学环节，通过该教学环节，要求达到以下目的： 1.巩固和深化已学知识，掌握液压系统设计计算的一般方法和步骤，培养学生工程设计能力和综合分析问题、解决问题能力； 2.正确合理地确定执行机构，选用标准液压元件；能熟练地运用液压基本回路、组合成满足基本性能要求的液压系统； 3.熟悉并会运用有关的国家标准、部颁标准、设计手册和产品样本等技术资料。对学生在计算、制图、运用设计资料以及经验估算、考虑技术决策、CAD 技术等方面的基本技能进行一次训练，以提高这些技能的水平。 ㈡设计的要求 1.设计时必须从实...
