游标卡尺原理及练习题VIP免费

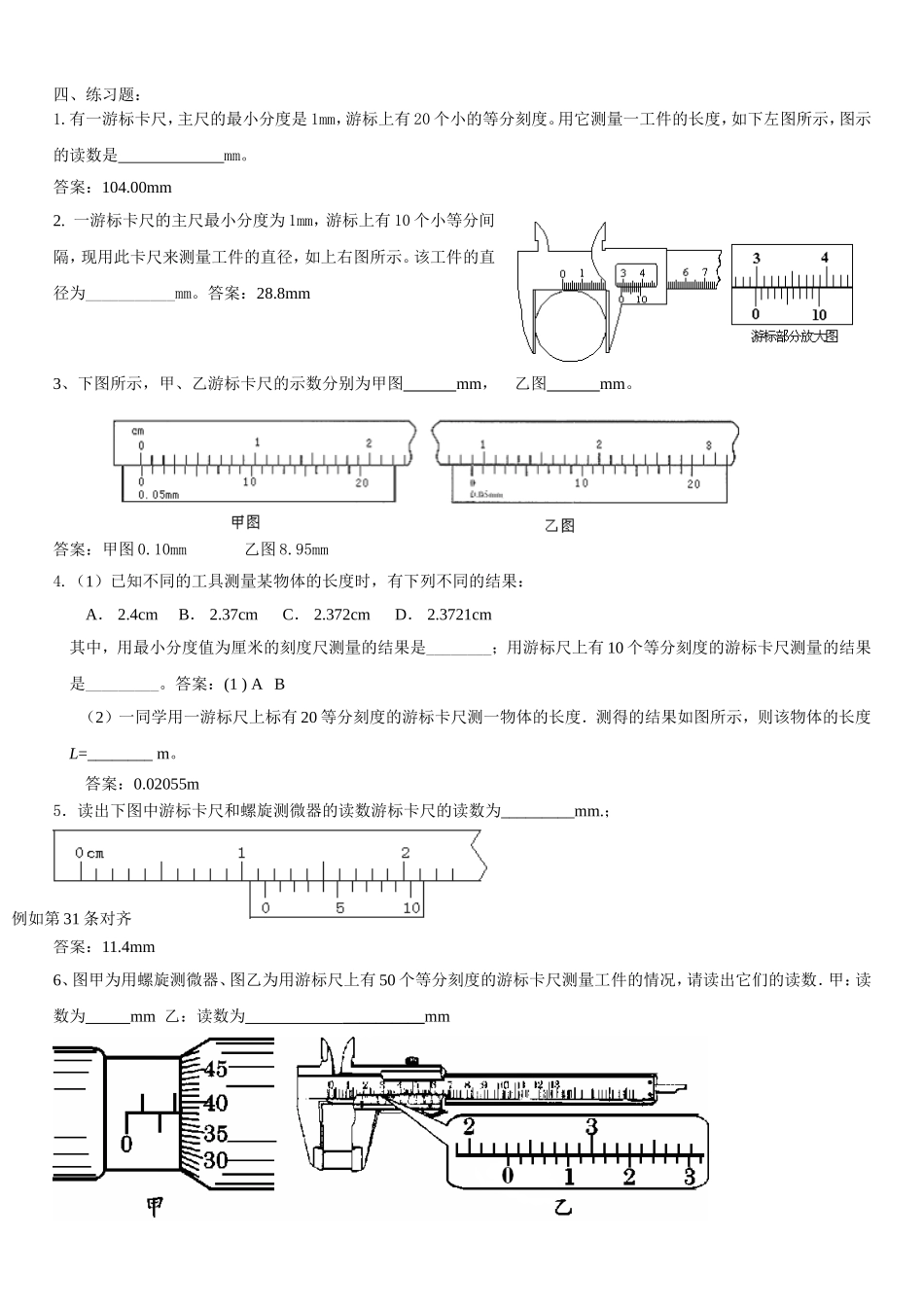

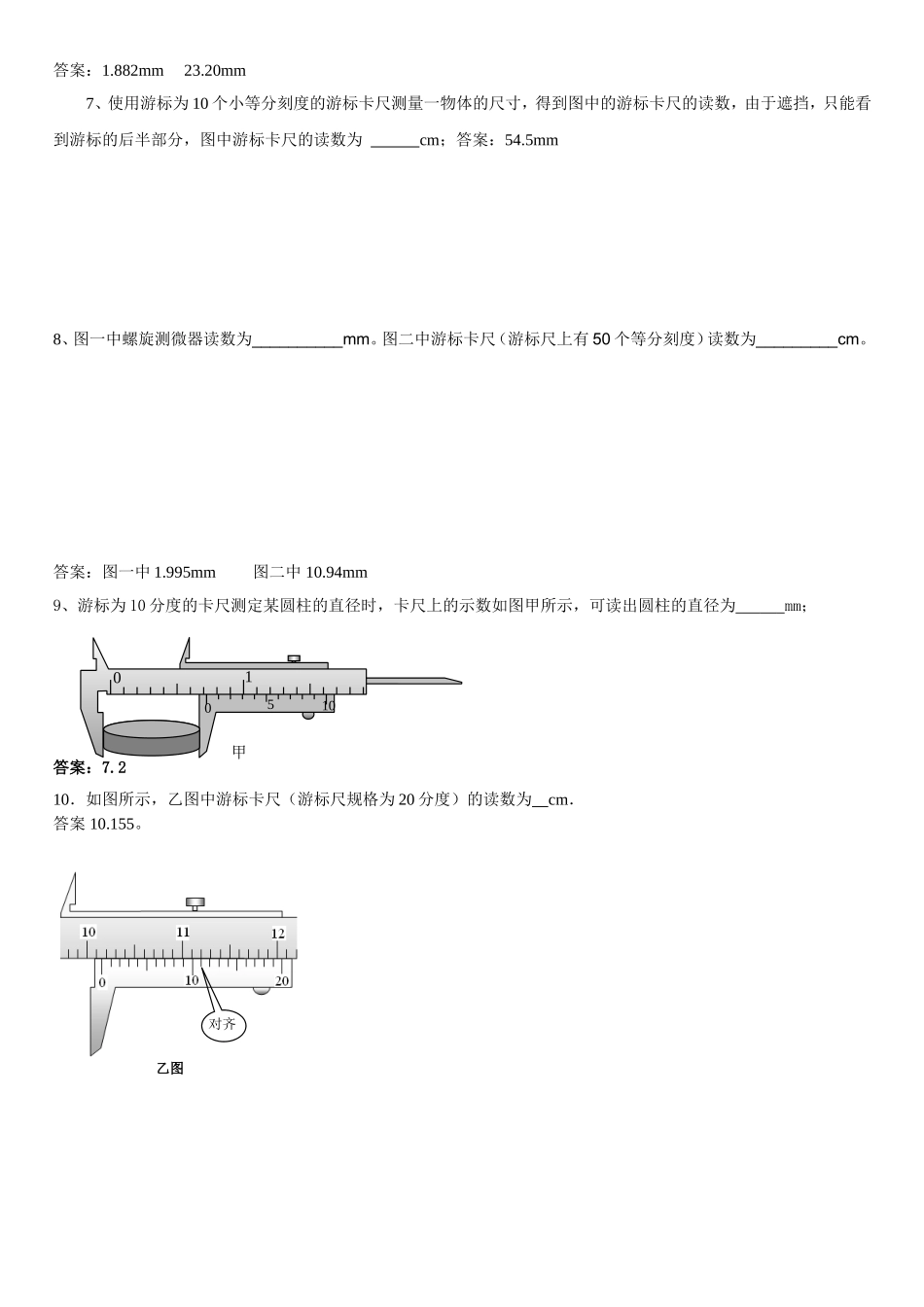

游标卡尺原理及练习题一、游标卡尺的结构和作用二、游标卡尺的原理以10分度游标卡尺为例说明。如图所示，将主尺的9小格9毫米长度平均分成10份，做成游标尺，游标尺的每小格即为0.9毫米,比主尺相应小0.1毫米,根据游标尺和主尺的刻度错位可测量不足一毫米的长度。主尺和游标尺上对应的一等份差值，叫做精确度，它体现了测量的准确程度。游标卡尺正是利用主尺和游标尺上每一小格只差，来达到提高精确度的目的，这种方法叫做示差法。如图3所示，游标尺上的第六条刻度线与主尺上的某一条对齐，则被测物体的长度：同理，当游标上第n条刻线与主尺上的某一条刻线对齐时，被测物体长度为三、游标卡尺的读数1、确认游标格数,算出游标卡尺精确度：10分度游标卡尺精确度为；20分度游标卡尺精确度为；50分度游标卡尺精确度为；2、从主尺读出游标尺零刻线前的毫米数；3、看游标尺上第几条刻线跟主尺上某一条刻线对齐,毫米以下的读数就是,得游标尺示数L2；4、测量结果，对于不同规格的游标卡尺读数方法如下表所示：游标尺(mm)精度(mm)测量结果(游标尺上第n条刻度线与主尺上的某刻度线对齐时)(mm)刻度格数刻度总长度每小格与1毫米差1090.10.1主尺上读的毫米数＋0.1n20190.050.05主尺上读的毫米数＋0.05n50490.020.02主尺上读的毫米数＋0.02n5、注意单位和有效数字“0”游标尺不需要估读。四、练习题：1.有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度。用它测量一工件的长度，如下左图所示，图示的读数是mm。答案：104.00mm2.一游标卡尺的主尺最小分度为1mm，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如上右图所示。该工件的直径为___________mm。答案：28.8mm3、下图所示，甲、乙游标卡尺的示数分别为甲图mm，乙图mm。答案：甲图0.10mm乙图8.95mm4.（1）已知不同的工具测量某物体的长度时，有下列不同的结果：A．2.4cmB．2.37cmC．2.372cmD．2.3721cm其中，用最小分度值为厘米的刻度尺测量的结果是________；用游标尺上有10个等分刻度的游标卡尺测量的结果是_________。答案：(1)AB（2）一同学用一游标尺上标有20等分刻度的游标卡尺测一物体的长度．测得的结果如图所示，则该物体的长度L=________m。答案：0.02055m5．读出下图中游标卡尺和螺旋测微器的读数游标卡尺的读数为_________mm.；答案：11.4mm6、图甲为用螺旋测微器、图乙为用游标尺上有50个等分刻度的游标卡尺测量工件的情况，请读出它们的读数．甲：读数为mm乙：读数为__________mm例如第31条对齐答案：1.882mm23.20mm7、使用游标为10个小等分刻度的游标卡尺测量一物体的尺寸，得到图中的游标卡尺的读数，由于遮挡，只能看到游标的后半部分，图中游标卡尺的读数为cm；答案：54.5mm8、图一中螺旋测微器读数为__________mm。图二中游标卡尺（游标尺上有50个等分刻度）读数为_________cm。答案：图一中1.995mm图二中10.94mm9、游标为10分度的卡尺测定某圆柱的直径时，卡尺上的示数如图甲所示，可读出圆柱的直径为mm；答案：7.210．如图所示，乙图中游标卡尺（游标尺规格为20分度）的读数为cm．答案10.155。051001甲乙图对齐
