全自动豆浆机的结构及电路基本检测方法

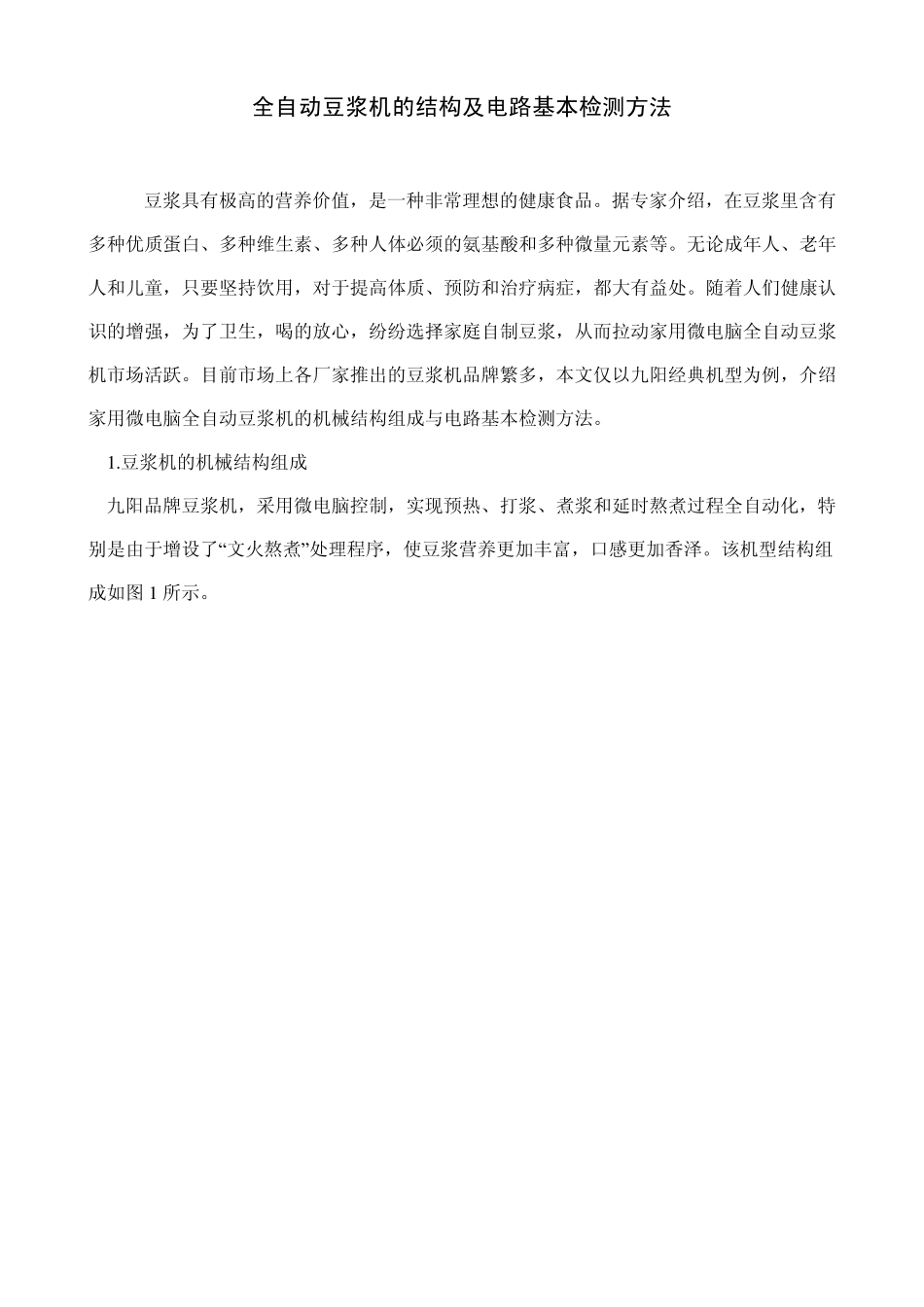

全自动豆浆机的结构及电路基本检测方法 豆浆具有极高的营养价值，是一种非常理想的健康食品。据专家介绍，在豆浆里含有多种优质蛋白、多种维生素、多种人体必须的氨基酸和多种微量元素等。无论成年人、老年人和儿童，只要坚持饮用，对于提高体质、预防和治疗病症，都大有益处。随着人们健康认识的增强，为了卫生，喝的放心，纷纷选择家庭自制豆浆，从而拉动家用微电脑全自动豆浆机市场活跃。目前市场上各厂家推出的豆浆机品牌繁多，本文仅以九阳经典机型为例，介绍家用微电脑全自动豆浆机的机械结构组成与电路基本检测方法。 1 .豆浆机的机械结构组成 九阳品牌豆浆机，采用微电脑控制，实现预热、打浆、煮浆和延时熬煮过程全自动化，特别是由于增设了“文火熬煮”处理程序，使豆浆营养更加丰富，口感更加香泽。该机型结构组成如图 1 所示。 (1)杯体:杯体像一个硕大的茶杯，有把手和流口，主要用于盛水或豆浆。杯体有的用塑料制作，有的用不锈钢制作，但都是符合食品卫生标准的不锈钢或聚碳酸脂材质。购机时以选择不锈钢杯体为宜，主要是便于清洁。在杯体上标有“上水位”线和“下水位”线，以此规范对杯体的加水量。杯体的上口沿恰好套住机头下盖，对机头起固定和支撑作用。 (2)机头:机头是豆浆机的总成，除杯体外，其余各部件都固定在机头上。机头外壳分上盖和下盖。上盖有提手、工作指示灯和电源插座。下盖用于安装各主要部件，在下盖上部（也即机头内部）安装有电脑板、变压器和打浆电机。伸出下盖的下部有电热器、刀片、网罩、防溢电极、温度传感器以及防干烧电极。需要说明，下盖的材质同样需要符合食品卫生标准。 (3)电热器:加热功率 800 W，不锈钢材质，用于加热豆浆。 (4)防溢电极:用于检测豆浆沸腾，防止豆浆益出。它的外径 5 mm，有效长度 15 mm，处在 杯体上方。为保障防溢电极正常工作，必须及时对其清洗干净，同时豆浆不宜太稀，否则，防溢电极将失去防护作用，造成溢杯。 (5)温度传感器:用于检测“预热”时杯体内的水温，当水温达到MCU（SH66P20A）设定温度（一般要求8O ℃左右）时，启动电机开始打浆。 (6)防干烧电极:该电极并非独立部件，而是利用温度传感器的不锈钢外壳兼。外壳外径6 mm，有效长度89 mm，长度比防溢电极长很多，插入杯体底部。杯体水位正常时，防干烧电极下端是应当被浸泡在水中。当杯体中水位偏低或无水，或机头被提起，并使防干烧电极下端离开水面时，MCU(微控制器)通过防干烧电极检测到...
