八路呼叫器课程设计总结

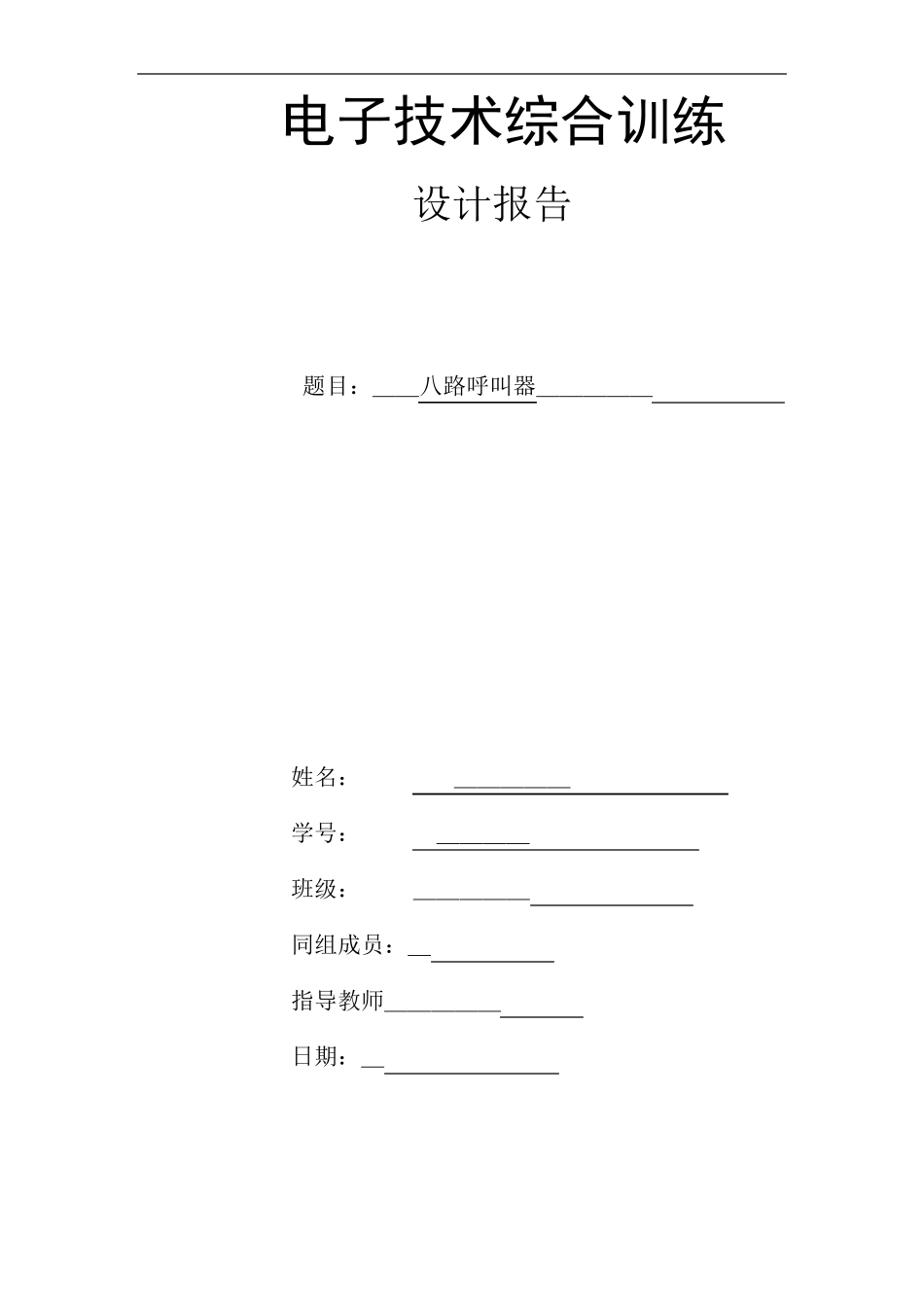

八路呼叫器课程设计总结_第1页
1/37

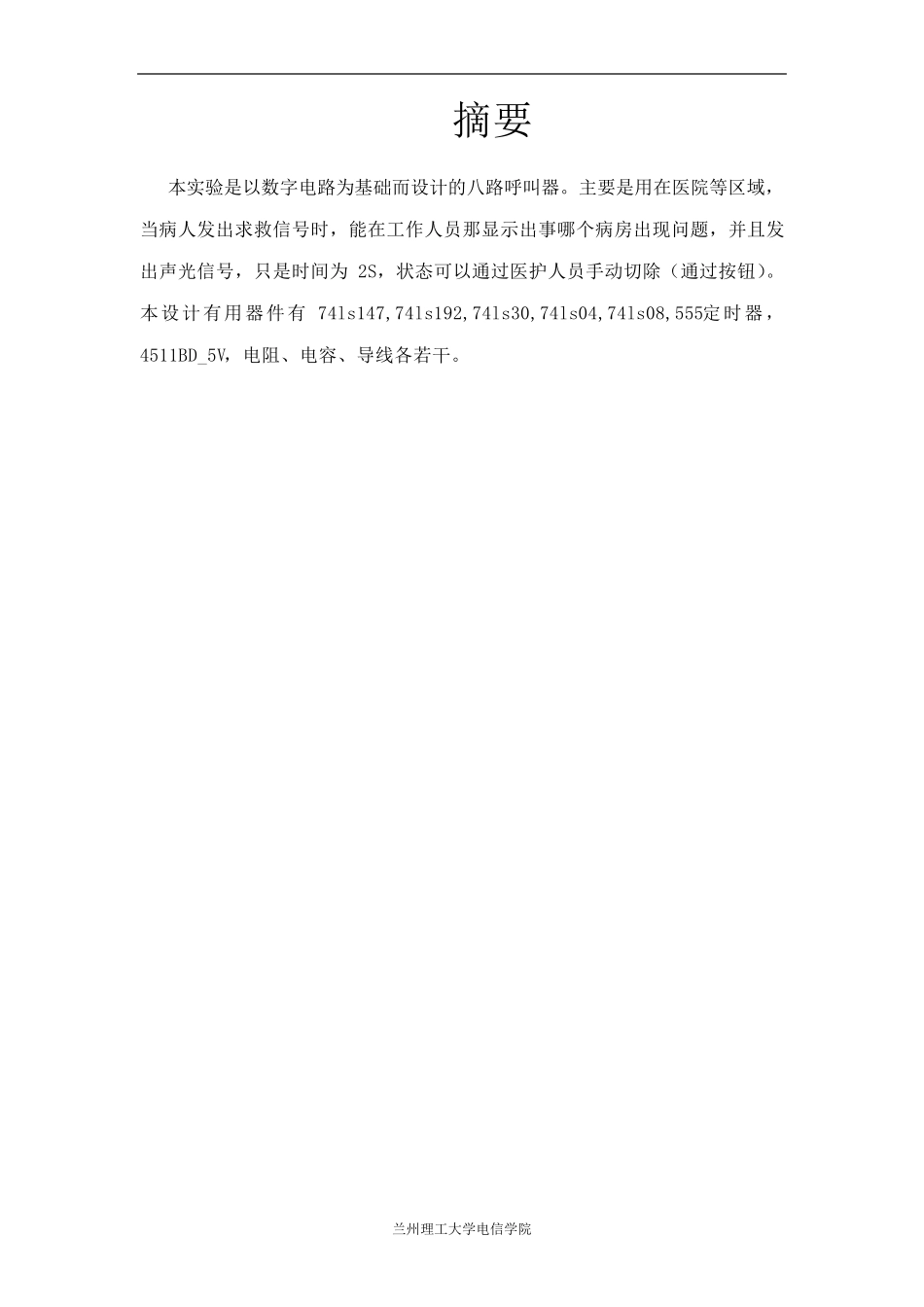

八路呼叫器课程设计总结_第2页
2/37

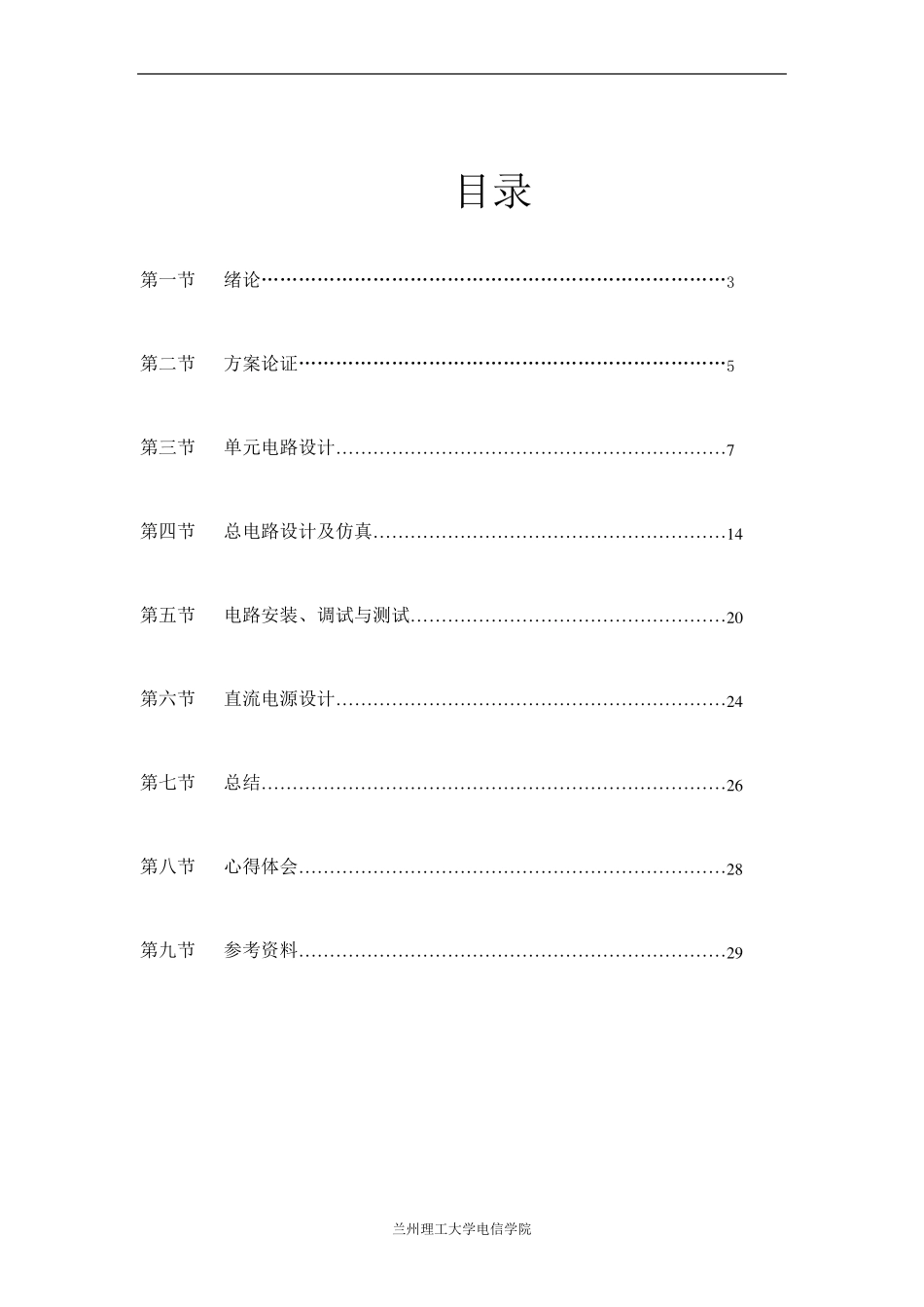

八路呼叫器课程设计总结_第3页
3/37
电子技术综合训练 设计报告 题目:__八路呼叫器_____ 姓名: _____ 学号: ____ 班级: _____ 同组成员:_ 指导教师_____ 日期:_ 兰州理工大学电信学院 摘要 本实验是以数字电路为基础而设计的八路呼叫器。主要是用在医院等区域,当病人发出求救信号时,能在工作人员那显示出事哪个病房出现问题,并且发出声光信号,只是时间为2S,状态可以通过医护人员手动切除(通过按钮)。本设计有用器件有74ls147,74ls192,74ls30,74ls04,74ls08,555定时器,4511BD_5V,电阻、电容、导线各若干。 兰州理工大学电信学院 目录 第一节 绪论…………………………………………………………………3 第二节 方案论证……………………………………………………………5 第三节 单元电路设计………………………………………………………7 第四节 总电路设计及仿真…………………………………………………1 4 第五节 电路安装、调试与测试……………………………………………2 0 第六节 直流电源设计………………………………………………………2 4 第七节 总结…………………………………………………………………2 6 第八节 心得体会……………………………………………………………2 8 第九节 参考资料……………………………………………………………2 9 兰州理工大学电信学院 第一节 绪论 一、 设计任务:分析并设计一个八路呼叫器。 二、 具体要求: 1、当某一路有呼叫时,能显示该路的编号,该编号由数码管显示,要能够进行锁存; 2、某路有呼叫时,要给出声光指示信号,指示时间为2S 左右,指示状态可以通过按键(而不是开关)手动切除; 3、按照以上技术要求设计电路,绘制电路图,对设计的电路用 Multisim 进行仿真,用万用板焊接元器件,制作电路,完成调试、测试,撰写设计报告; 4、电源:220V/50HZ 的工频交流电供电。 (注:直流电源部分仅完成设计即可,不需制作,用实验室提供的稳压电源调试,但要求设计的直流电源能够满足电路要求) 三、基本原理: 当某一路有呼叫信号输入时,该信号会被送到普通编码器中进行编码,编码器信号经过锁存器经锁存后输入到译码器,然后译码器在输出到显示电路,显示这一路的编号。同时锁存控制信号触发单稳态电路,产生2s的报警信号,报警状态可以手动通过按键消除。当下一个呼叫信号被送入时,首 先 去 除锁存状态,然后重 ...
