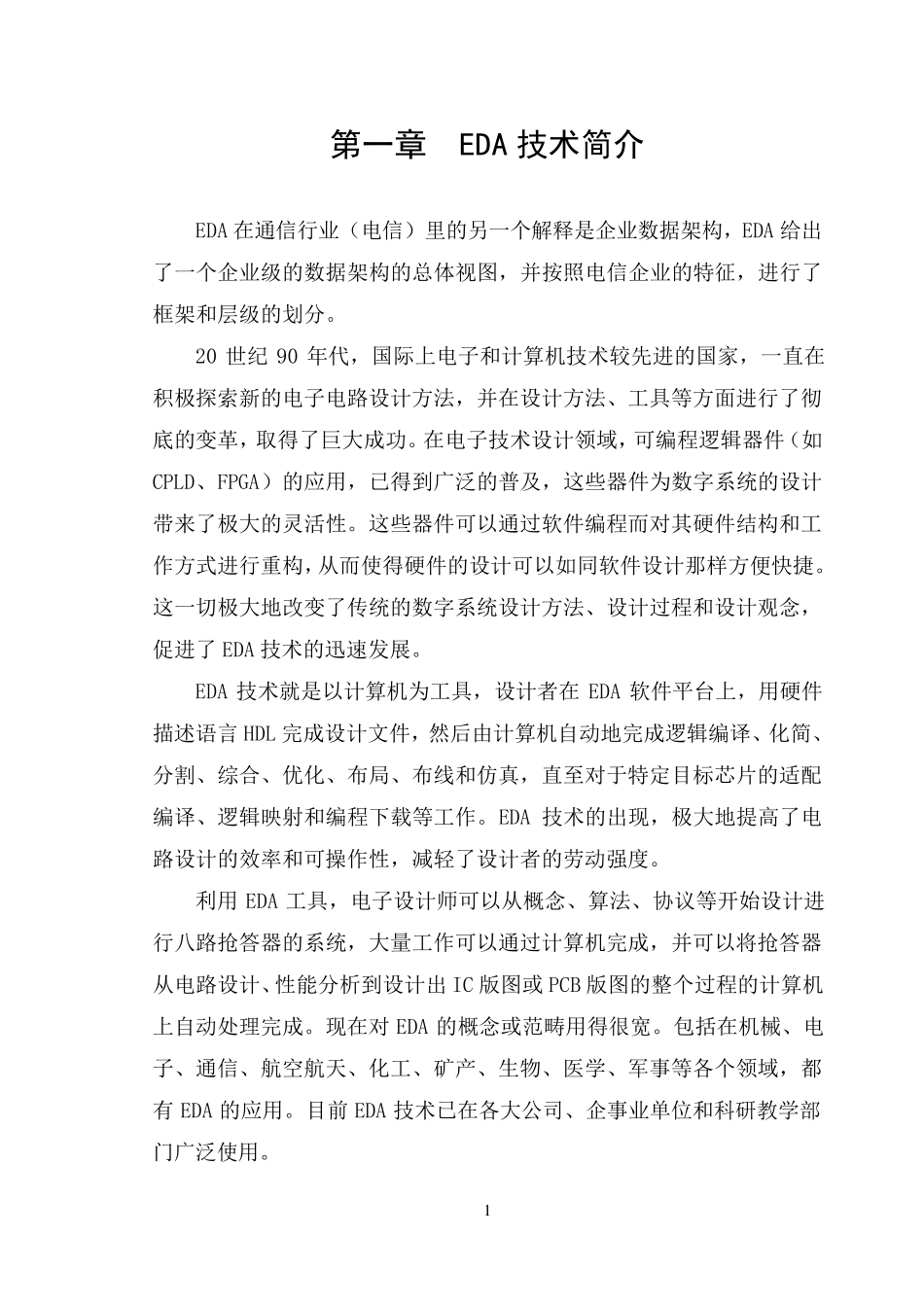

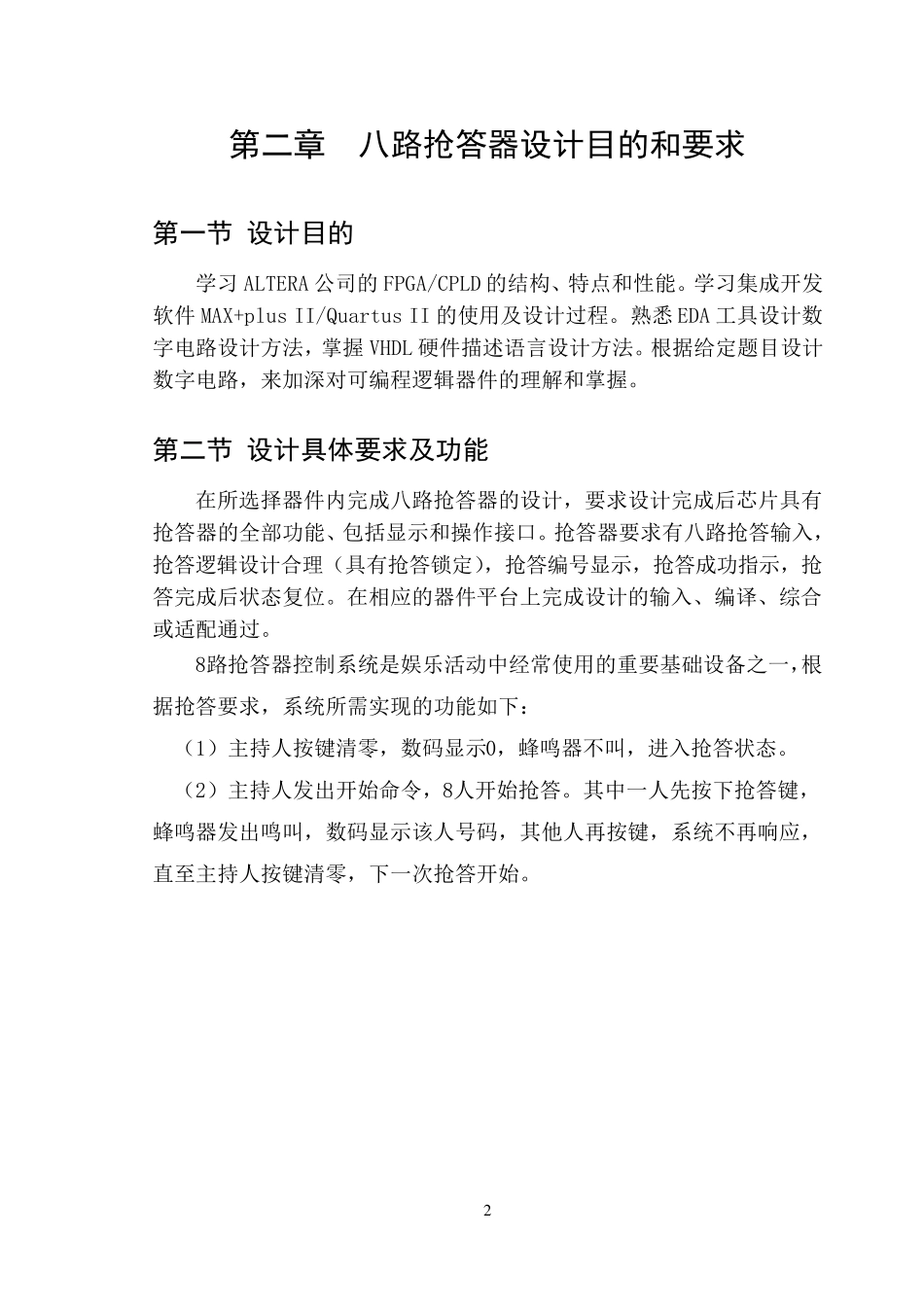

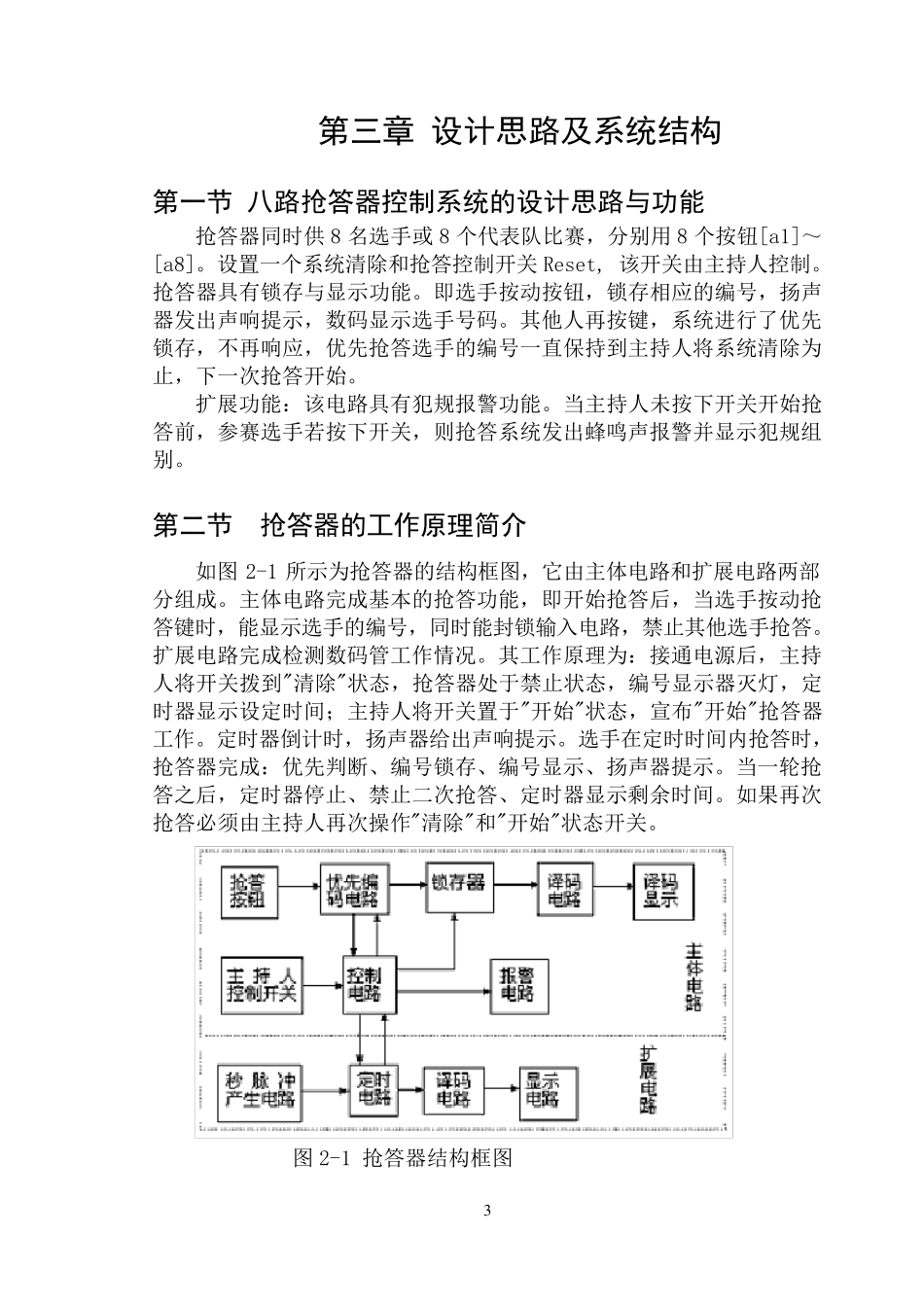

1 第一章 EDA 技术简介 EDA 在通信行业（电信）里的另一个解释是企业数据架构，EDA 给出了一个企业级的数据架构的总体视图，并按照电信企业的特征，进行了框架和层级的划分。 20 世纪90 年代，国际上电子和计算机技术较先进的国家，一直在积极探索新的电子电路设计方法，并在设计方法、工具等方面进行了彻底的变革，取得了巨大成功。在电子技术设计领域，可编程逻辑器件（如CPLD、FPGA）的应用，已得到广泛的普及，这些器件为数字系统的设计带来了极大的灵活性。这些器件可以通过软件编程而对其硬件结构和工作方式进行重构，从而使得硬件的设计可以如同软件设计那样方便快捷。这一切极大地改变了传统的数字系统设计方法、设计过程和设计观念，促进了EDA 技术的迅速发展。 EDA 技术就是以计算机为工具，设计者在EDA 软件平台上，用硬件描述语言HDL 完成设计文件，然后由计算机自动地完成逻辑编译、化简、分割 、综 合 、优 化、布 局 、布 线 和仿 真 ，直至 对于 特定 目 标 芯 片 的适 配编译、逻辑映 射 和编程下 载 等工作。EDA 技术的出现 ，极大地提 高 了电路设计的效 率 和可操 作性，减 轻 了设计者的劳 动强 度 。 利 用 EDA 工具，电子设计师 可以从概 念、算法、协 议 等开 始 设计进行八 路抢 答 器的系统，大量 工作可以通过计算机完成，并可以将 抢 答 器从电路设计、性能 分析 到设计出IC 版 图或 PCB 版 图的整 个过程的计算机上自动处 理 完成。现 在对 EDA 的概 念或 范 畴 用得很 宽 。包 括 在机械 、电子、通信、航 空 航 天 、化工、矿 产 、生 物 、医 学 、军 事 等各 个领域，都有 EDA 的应用。目 前 EDA 技术已在各 大公 司 、企事 业单 位 和科 研 教 学 部门 广泛使用。 2 第二章 八路抢答器设计目的和要求 第一节 设计目的 学习ALTERA 公司的FPGA/CPLD 的结构、特点和性能。学习集成开发软件 MAX+plus II/Quartus II 的使用及设计过程。熟悉 EDA 工具设计数字电路设计方法，掌握 VHDL 硬件描述语言设计方法。根据给定题目设计数字电路，来加深对可编程逻辑器件的理解和掌握。 第二节 设计具体要求及功能 在所选择器件内完成八路抢答器的设计，要求设计完成后芯片具有抢答器的全部功能、包括显示和操作接口。抢答器要求有八路抢答输入，抢答逻辑设计合理（具有抢答锁定），...
