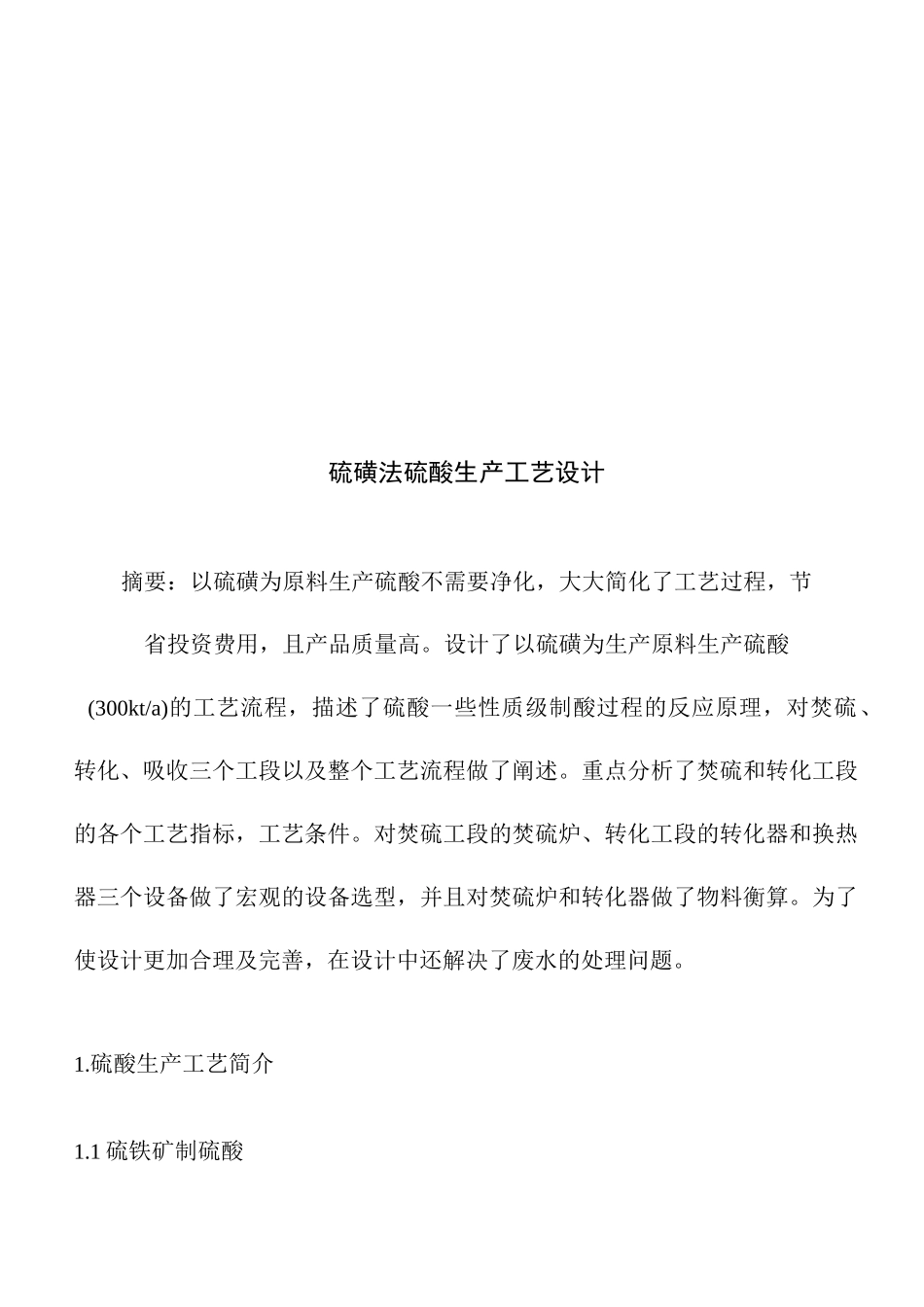

1. 硫酸生产工艺简介 41. 1 硫铁矿制硫酸 41・2 硫磺制酸 41. 3 冶炼烟气制酸 51・4 硫酸盐制酸 52. 产品级原料物化数据 62. 1 二氧化硫(S02)62.2 三氧化硫(S03)62.3 硫酸(HSOQ73. 工艺设计部分 133. 1 原料熔硫工段 143. 2 焚硫工段 173. 3 余热锅炉系统 203. 4 转化工段 243.5 干吸工段 263.6 成品工段 283.7 污水处理系统 304. 物料及热量衡算 344. 1 设计要求 344. 2 硫磺焚烧的物料衡算 344. 3 转化器物料衡算 354. 4 转化器热量衡算 375•主要设备的工艺计算和设备选型 385. 1 主要设备转化器的设计 385. 2 催化剂的装填量 395.3 各段触媒需用量％、触媒层厚度 H416...........................................................................................................设计总结及致谢 42参考文件 43附件 45硫磺法硫酸生产工艺设计摘要：以硫磺为原料生产硫酸不需要净化，大大简化了工艺过程，节省投资费用，且产品质量高。设计了以硫磺为生产原料生产硫酸(300kt/a)的工艺流程，描述了硫酸一些性质级制酸过程的反应原理，对焚硫、转化、吸收三个工段以及整个工艺流程做了阐述。重点分析了焚硫和转化工段的各个工艺指标，工艺条件。对焚硫工段的焚硫炉、转化工段的转化器和换热器三个设备做了宏观的设备选型，并且对焚硫炉和转化器做了物料衡算。为了使设计更加合理及完善，在设计中还解决了废水的处理问题。1.硫酸生产工艺简介1.1 硫铁矿制硫酸以硫铁矿为原料生产硫酸，共有九种流程，他们的共同特点是均采用沸腾焙烧，干法除尘，酸洗净化，两转两吸，回收高低温位余热技术方案。设计采用的流程为：焙烧炉 f 废热锅炉一旋风除尘器一电除尘器-Swemco 洗涤塔一电除雾器一干燥塔一主鼓风机（2+2 两转两吸。该流程首先对硫铁矿进行预处理，对于块状硫铁矿则要粉碎加工成粉矿，对于硫精砂则要进行干燥。若矿的品种较多，入炉前还要按杂质含量要求进行掺配。其主要工序有：硫铁矿焙烧、炉气净化、二氧化硫转化及三氧化硫吸收。1・2 硫磺制酸根据硫磺原料的品质来确定制酸工艺流程，若硫磺中含有碎，硒等杂质并危及触媒中毒时，则必须设置转化工序。对于一般纯净的硫磺仅需要三个工序（焚硫、转化及吸收）即可完成制酸全过程。1.3 冶炼烟气制酸冶炼烟气即含硫的有色金属在冶炼中产生的废气，其中 S033%〜13%,用此气制成硫酸，称冶炼烟气制酸。流程也有多种形式...
