高压细水雾灭火系统水压试验施工方案计划VIP专享

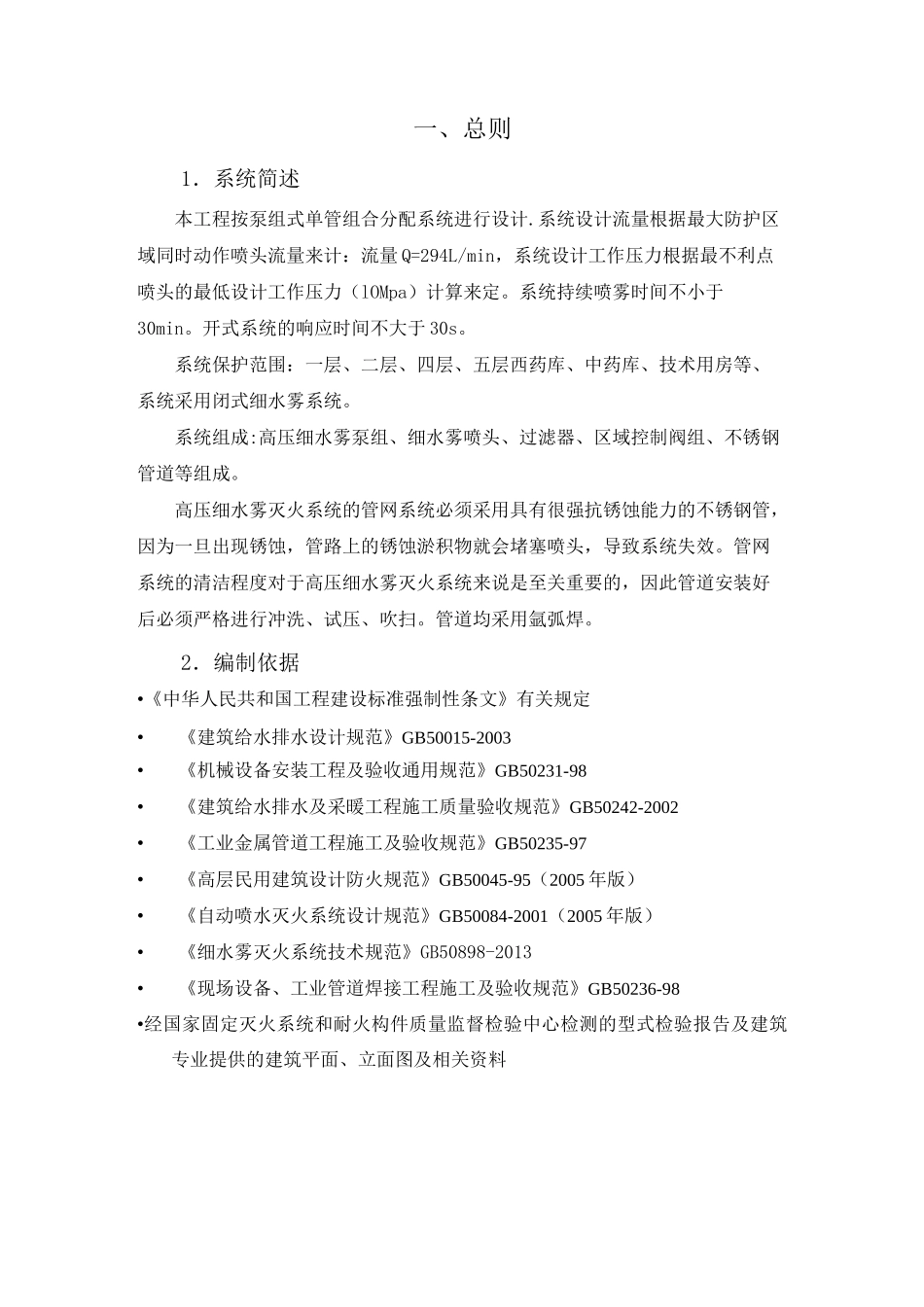

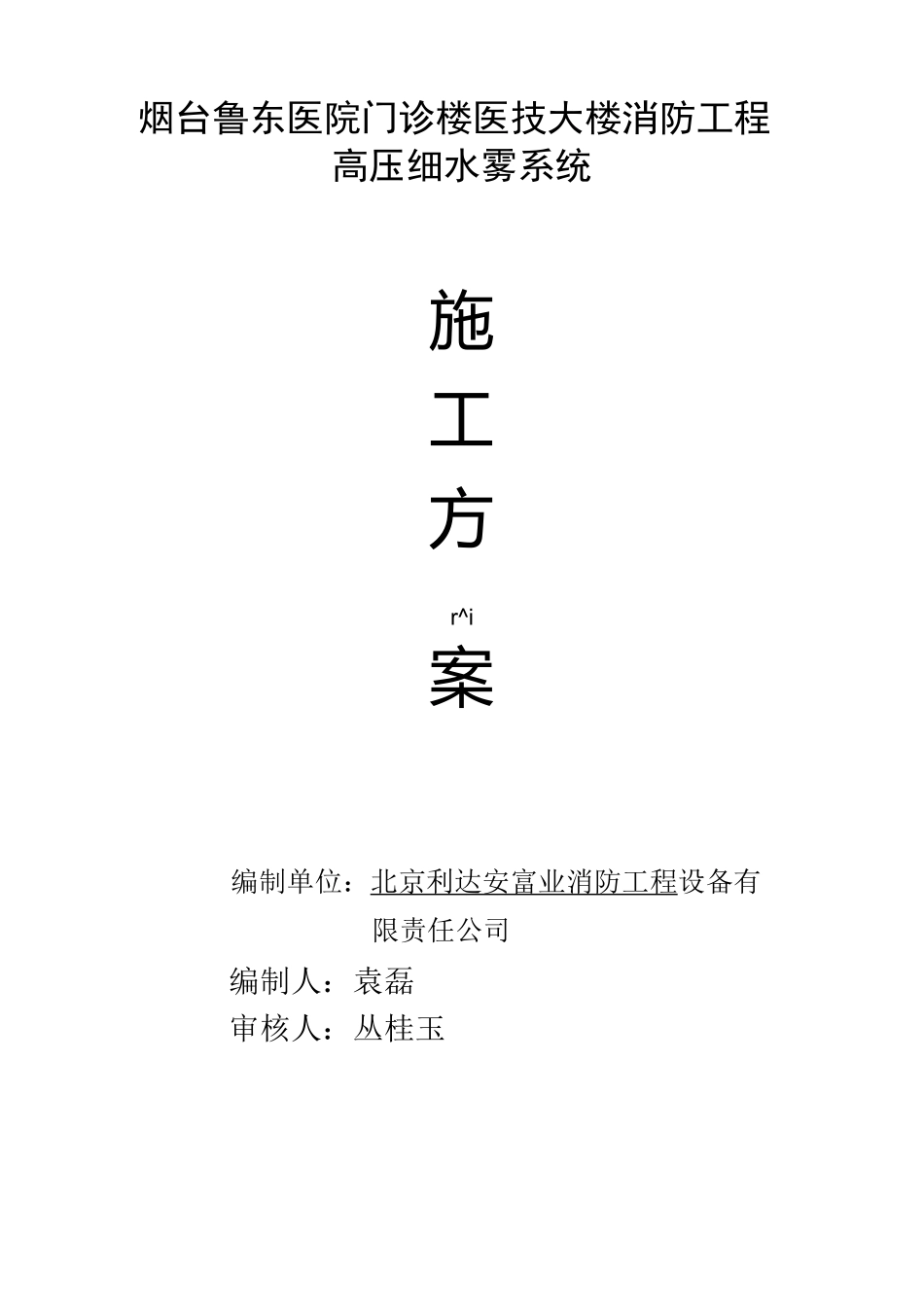

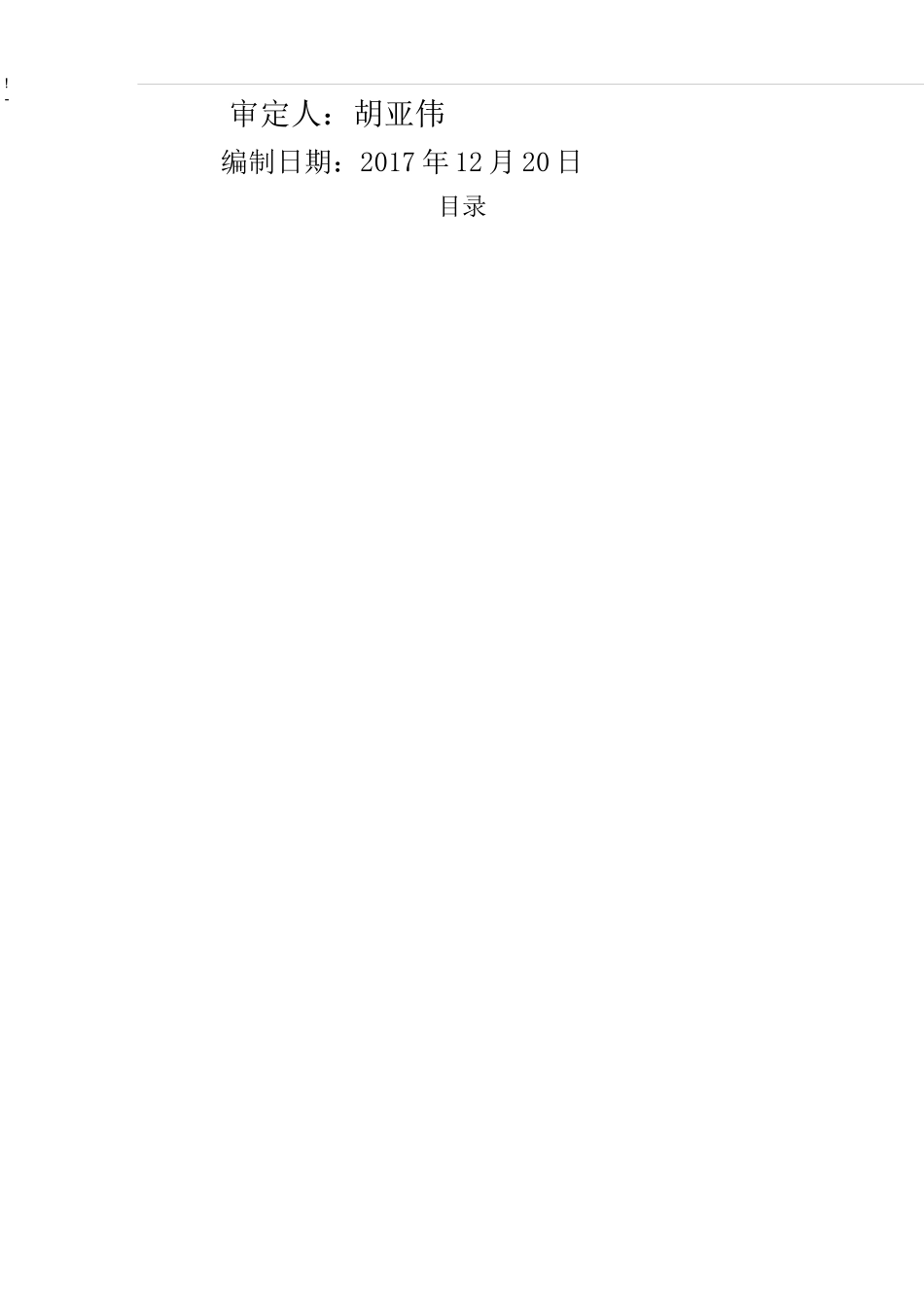

烟台鲁东医院门诊楼医技大楼消防工程高压细水雾系统施工方r^i案编制单位：北京利达安富业消防工程设备有限责任公司编制人：袁磊审核人：丛桂玉!-审定人：胡亚伟编制日期：2017 年 12 月 20 日目录一、总则1．系统简述本工程按泵组式单管组合分配系统进行设计.系统设计流量根据最大防护区域同时动作喷头流量来计：流量 Q=294L/min，系统设计工作压力根据最不利点喷头的最低设计工作压力（lOMpa）计算来定。系统持续喷雾时间不小于30min。开式系统的响应时间不大于 30s。系统保护范围：一层、二层、四层、五层西药库、中药库、技术用房等、系统采用闭式细水雾系统。系统组成:高压细水雾泵组、细水雾喷头、过滤器、区域控制阀组、不锈钢管道等组成。高压细水雾灭火系统的管网系统必须采用具有很强抗锈蚀能力的不锈钢管，因为一旦出现锈蚀，管路上的锈蚀淤积物就会堵塞喷头，导致系统失效。管网系统的清洁程度对于高压细水雾灭火系统来说是至关重要的，因此管道安装好后必须严格进行冲洗、试压、吹扫。管道均采用氩弧焊。2．编制依据•《中华人民共和国工程建设标准强制性条文》有关规定•《建筑给水排水设计规范》GB50015-2003•《机械设备安装工程及验收通用规范》GB50231-98•《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002•《工业金属管道工程施工及验收规范》GB50235-97•《高层民用建筑设计防火规范》GB50045-95（2005 年版）•《自动喷水灭火系统设计规范》GB50084-2001（2005 年版）•《细水雾灭火系统技术规范》GB50898-2013•《现场设备、工业管道焊接工程施工及验收规范》GB50236-98•经国家固定灭火系统和耐火构件质量监督检验中心检测的型式检验报告及建筑专业提供的建筑平面、立面图及相关资料!-!-!-!-!-!-!-!-③水系统在确保自身完整性调试时，还配合相关工种做好水源的供水系统联动调试工作，同时积极做好机械过滤器的清洗与调试工作，确保水质及水系统功能正常投入使用。B. 高压细水雾泵组调试高压细水雾泵组的调试主要先对泵组电机调试、测试，水泵试运转、联动试运转等几个步骤。①电动机试运转应具备的条件：1) 建筑工程结束，现场清扫整理完毕。2) 现场照明、消防设施齐全、异地控制的电机试运转应配备通讯工具。3) 电机和设备安装完毕，质检合格、灌浆养护期已到。4) 与电机有关的动力柜、控制柜、线路安装完毕，质检合格，且具备受电条件。5) 电机的保护、控制、测量，回路调试完毕，且经模拟动作正...
