2024年雷达使用说明书

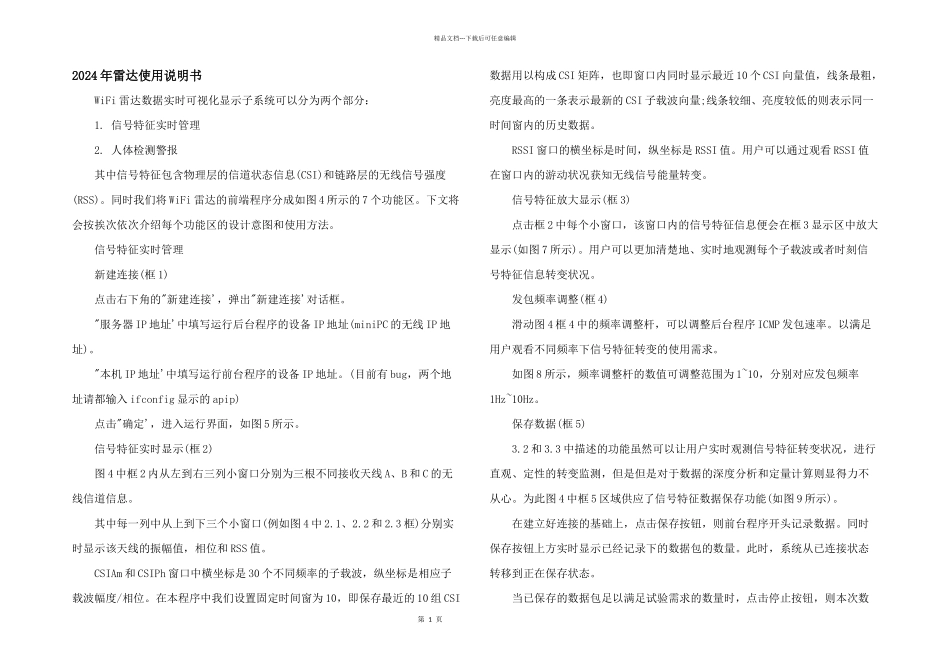

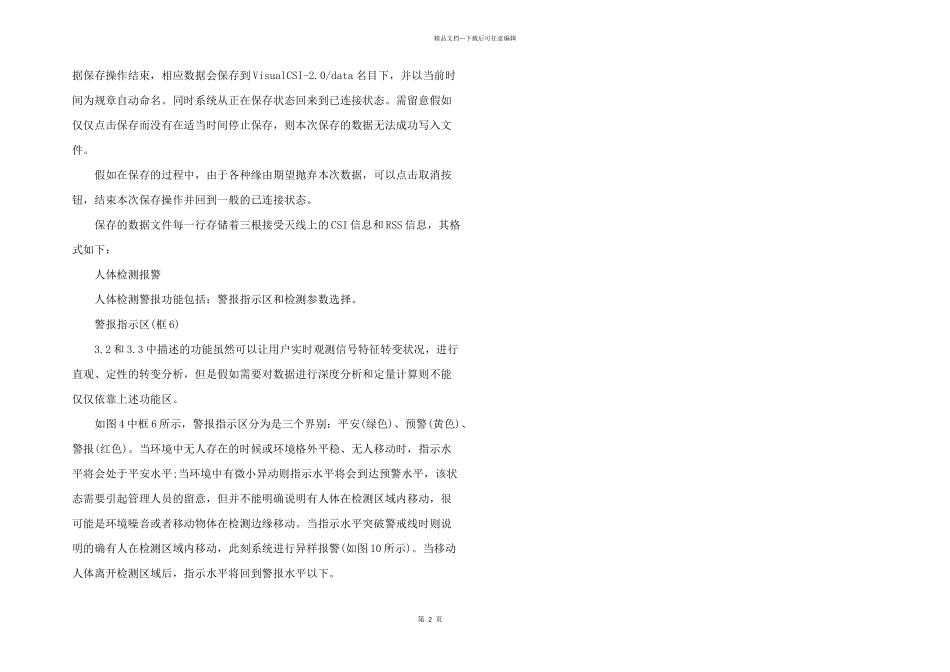

第 1 页精品文档---下载后可任意编辑2024 年雷达使用说明书 WiFi 雷达数据实时可视化显示子系统可以分为两个部分： 1. 信号特征实时管理 2. 人体检测警报 其中信号特征包含物理层的信道状态信息(CSI)和链路层的无线信号强度(RSS)。同时我们将 WiFi 雷达的前端程序分成如图 4 所示的 7 个功能区。下文将会按挨次依次介绍每个功能区的设计意图和使用方法。 信号特征实时管理 新建连接(框 1) 点击右下角的"新建连接'，弹出"新建连接'对话框。 "服务器 IP 地址'中填写运行后台程序的设备 IP 地址(miniPC 的无线 IP 地址)。 "本机 IP 地址'中填写运行前台程序的设备 IP 地址。(目前有 bug，两个地址请都输入 ifconfig 显示的 apip) 点击"确定'，进入运行界面，如图 5 所示。 信号特征实时显示(框 2) 图 4 中框 2 内从左到右三列小窗口分别为三根不同接收天线 A、B 和 C 的无线信道信息。 其中每一列中从上到下三个小窗口(例如图 4 中 2.1、2.2 和 2.3 框)分别实时显示该天线的振幅值，相位和 RSS 值。 CSIAm 和 CSIPh 窗口中横坐标是 30 个不同频率的子载波，纵坐标是相应子载波幅度/相位。在本程序中我们设置固定时间窗为 10，即保存最近的 10 组 CSI数据用以构成 CSI 矩阵，也即窗口内同时显示最近 10 个 CSI 向量值，线条最粗，亮度最高的一条表示最新的 CSI 子载波向量;线条较细、亮度较低的则表示同一时间窗内的历史数据。 RSSI 窗口的横坐标是时间，纵坐标是 RSSI 值。用户可以通过观看 RSSI 值在窗口内的游动状况获知无线信号能量转变。 信号特征放大显示(框 3) 点击框 2 中每个小窗口，该窗口内的信号特征信息便会在框 3 显示区中放大显示(如图 7 所示)。用户可以更加清楚地、实时地观测每个子载波或者时刻信号特征信息转变状况。 发包频率调整(框 4) 滑动图 4 框 4 中的频率调整杆，可以调整后台程序 ICMP 发包速率。以满足用户观看不同频率下信号特征转变的使用需求。 如图 8 所示，频率调整杆的数值可调整范围为 1~10，分别对应发包频率1Hz~10Hz。 保存数据(框 5) 3.2 和 3.3 中描述的功能虽然可以让用户实时观测信号特征转变状况，进行直观、定性的转变监测，但是但是对于数据的深度分析和定量计算则显得力不从心。为此图 4 中框 5 区域供应了信号特征数据保存功能(如图 9 所示)。 在建立好连接的基础上，点击保...
