高速第五标段井点降水施工方案VIP专享VIP免费

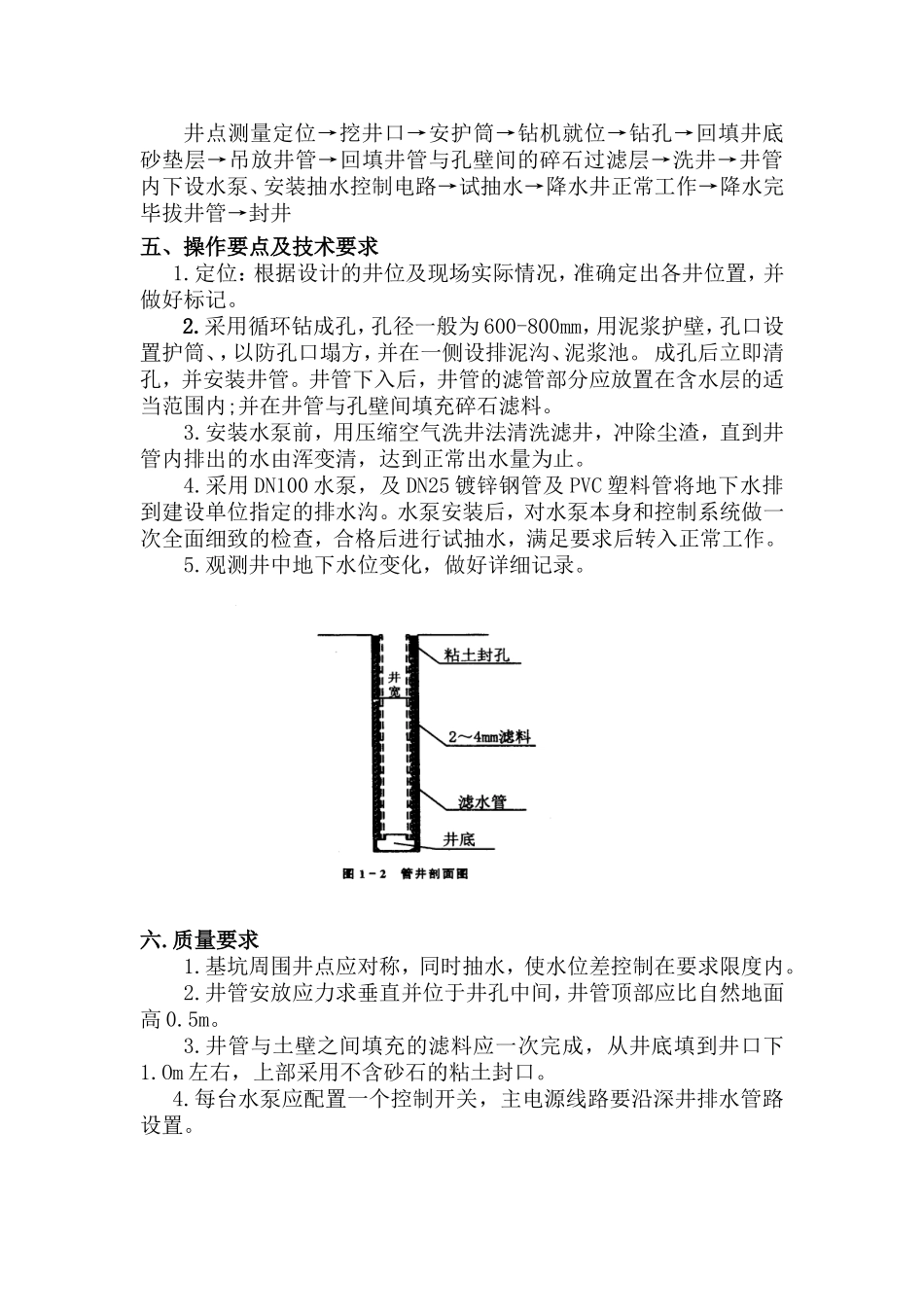

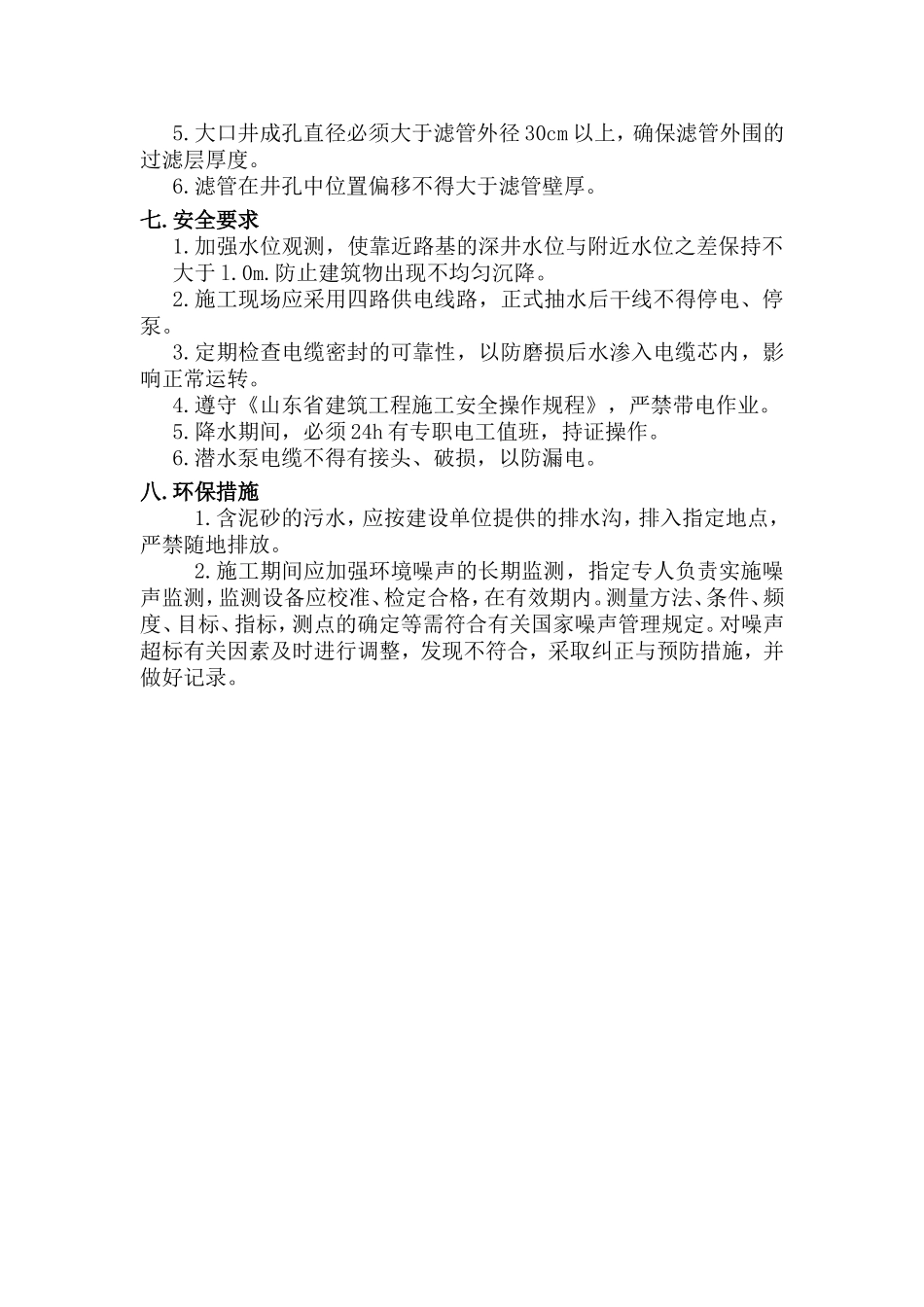

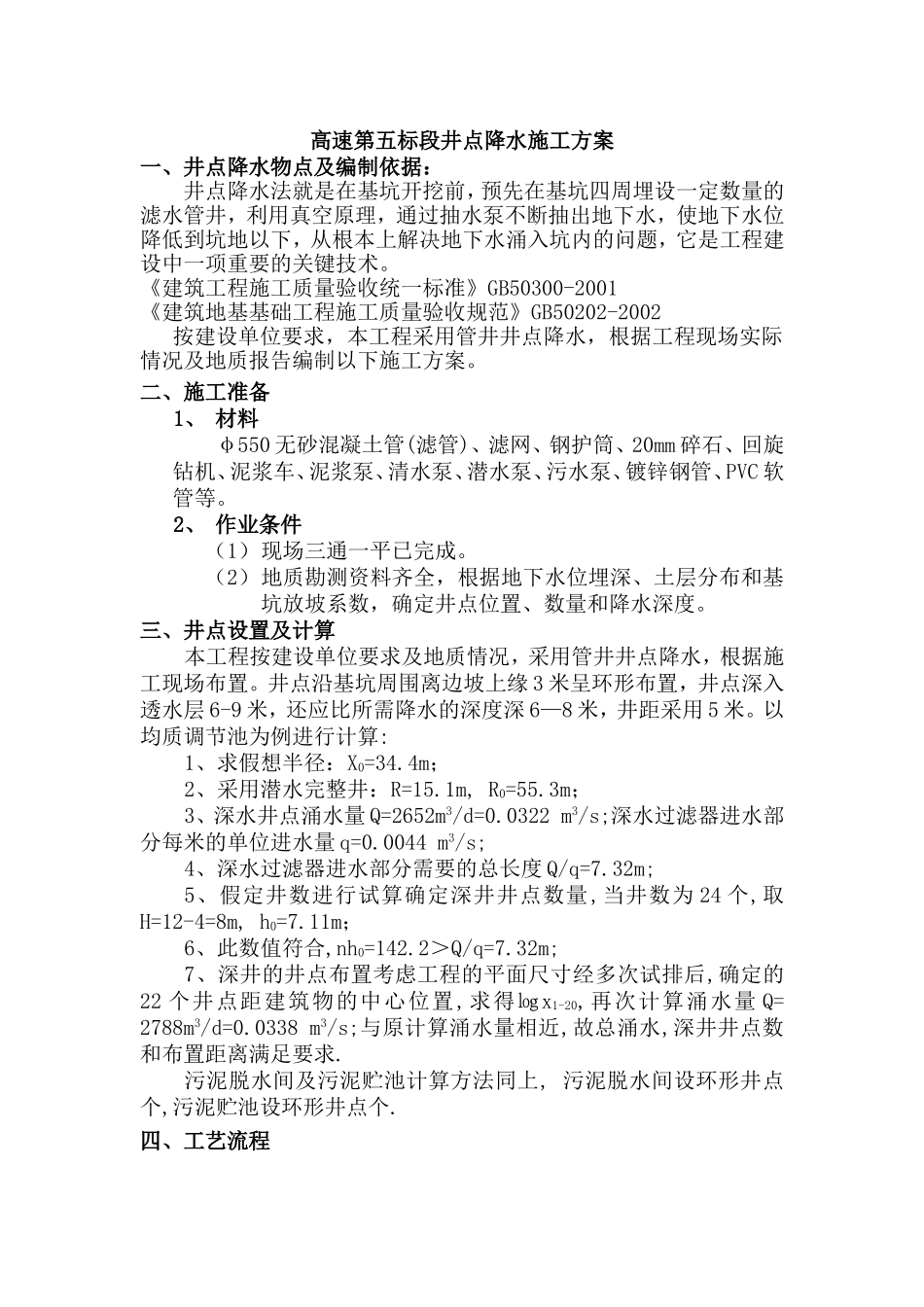

高速第五标段井点降水施工方案一、井点降水物点及编制依据：井点降水法就是在基坑开挖前，预先在基坑四周埋设一定数量的滤水管井，利用真空原理，通过抽水泵不断抽出地下水，使地下水位降低到坑地以下，从根本上解决地下水涌入坑内的问题，它是工程建设中一项重要的关键技术。《建筑工程施工质量验收统一标准》GB50300-2001《建筑地基基础工程施工质量验收规范》GB50202-2002按建设单位要求，本工程采用管井井点降水，根据工程现场实际情况及地质报告编制以下施工方案。二、施工准备1、材料φ550无砂混凝土管(滤管)、滤网、钢护筒、20mm碎石、回旋钻机、泥浆车、泥浆泵、清水泵、潜水泵、污水泵、镀锌钢管、PVC软管等。2、作业条件（1）现场三通一平已完成。（2）地质勘测资料齐全，根据地下水位埋深、土层分布和基坑放坡系数，确定井点位置、数量和降水深度。三、井点设置及计算本工程按建设单位要求及地质情况，采用管井井点降水，根据施工现场布置。井点沿基坑周围离边坡上缘3米呈环形布置，井点深入透水层6-9米，还应比所需降水的深度深6—8米，井距采用5米。以均质调节池为例进行计算:1、求假想半径：X0=34.4m；2、采用潜水完整井：R=15.1m,R0=55.3m；3、深水井点涌水量Q=2652m3/d=0.0322m3/s;深水过滤器进水部分每米的单位进水量q=0.0044m3/s;4、深水过滤器进水部分需要的总长度Q/q=7.32m;5、假定井数进行试算确定深井井点数量,当井数为24个,取H=12-4=8m,h0=7.11m；6、此数值符合,nh0=142.2＞Q/q=7.32m;7、深井的井点布置考虑工程的平面尺寸经多次试排后,确定的22个井点距建筑物的中心位置,求得㏒x1-20,再次计算涌水量Q=2788m3/d=0.0338m3/s;与原计算涌水量相近,故总涌水,深井井点数和布置距离满足要求.污泥脱水间及污泥贮池计算方法同上,污泥脱水间设环形井点个,污泥贮池设环形井点个.四、工艺流程井点测量定位→挖井口→安护筒→钻机就位→钻孔→回填井底砂垫层→吊放井管→回填井管与孔壁间的碎石过滤层→洗井→井管内下设水泵、安装抽水控制电路→试抽水→降水井正常工作→降水完毕拔井管→封井五、操作要点及技术要求1.定位：根据设计的井位及现场实际情况，准确定出各井位置，并做好标记。2.采用循环钻成孔，孔径一般为600-800mm，用泥浆护壁，孔口设置护筒、，以防孔口塌方，并在一侧设排泥沟、泥浆池。成孔后立即清孔，并安装井管。井管下入后，井管的滤管部分应放置在含水层的适当范围内;并在井管与孔壁间填充碎石滤料。3.安装水泵前，用压缩空气洗井法清洗滤井，冲除尘渣，直到井管内排出的水由浑变清，达到正常出水量为止。4.采用DN100水泵，及DN25镀锌钢管及PVC塑料管将地下水排到建设单位指定的排水沟。水泵安装后，对水泵本身和控制系统做一次全面细致的检查，合格后进行试抽水，满足要求后转入正常工作。5.观测井中地下水位变化，做好详细记录。六.质量要求1.基坑周围井点应对称，同时抽水，使水位差控制在要求限度内。2.井管安放应力求垂直并位于井孔中间，井管顶部应比自然地面高0.5m。3.井管与土壁之间填充的滤料应一次完成，从井底填到井口下1.Om左右，上部采用不含砂石的粘土封口。4.每台水泵应配置一个控制开关，主电源线路要沿深井排水管路设置。5.大口井成孔直径必须大于滤管外径30cm以上，确保滤管外围的过滤层厚度。6.滤管在井孔中位置偏移不得大于滤管壁厚。七.安全要求1.加强水位观测，使靠近路基的深井水位与附近水位之差保持不大于l.0m.防止建筑物出现不均匀沉降。2.施工现场应采用四路供电线路，正式抽水后干线不得停电、停泵。3.定期检查电缆密封的可靠性，以防磨损后水渗入电缆芯内，影响正常运转。4.遵守《山东省建筑工程施工安全操作规程》，严禁带电作业。5.降水期间，必须24h有专职电工值班，持证操作。6.潜水泵电缆不得有接头、破损，以防漏电。八.环保措施1.含泥砂的污水，应按建设单位提供的排水沟，排入指定地点，严禁随地排放。2.施工期间应加强环境噪声的长期监测，指定专人负责实施噪声监测，监测设备应校准、检定合格，在有效期内。测量方法、条件、频度、目标、指标，测点的确定等需符合有关国家噪声管理规定。对噪声超标有关因素及时进行调整，发现不符合，采取纠正与预防措施，并做好记录。
