GPS车载终端安装技术规范

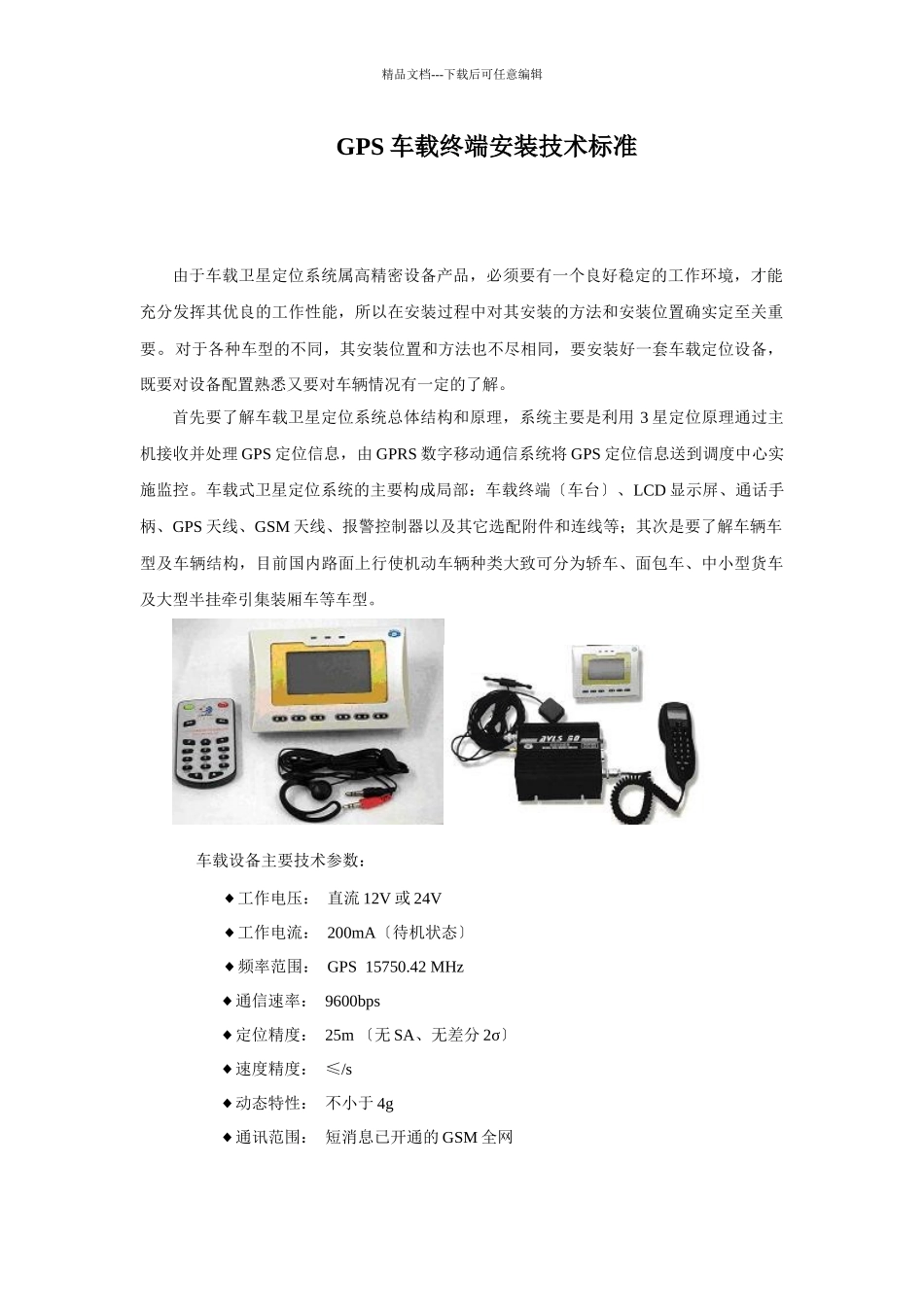

GPS车载终端安装技术规范_第1页
1/11
GPS车载终端安装技术规范_第2页
2/11

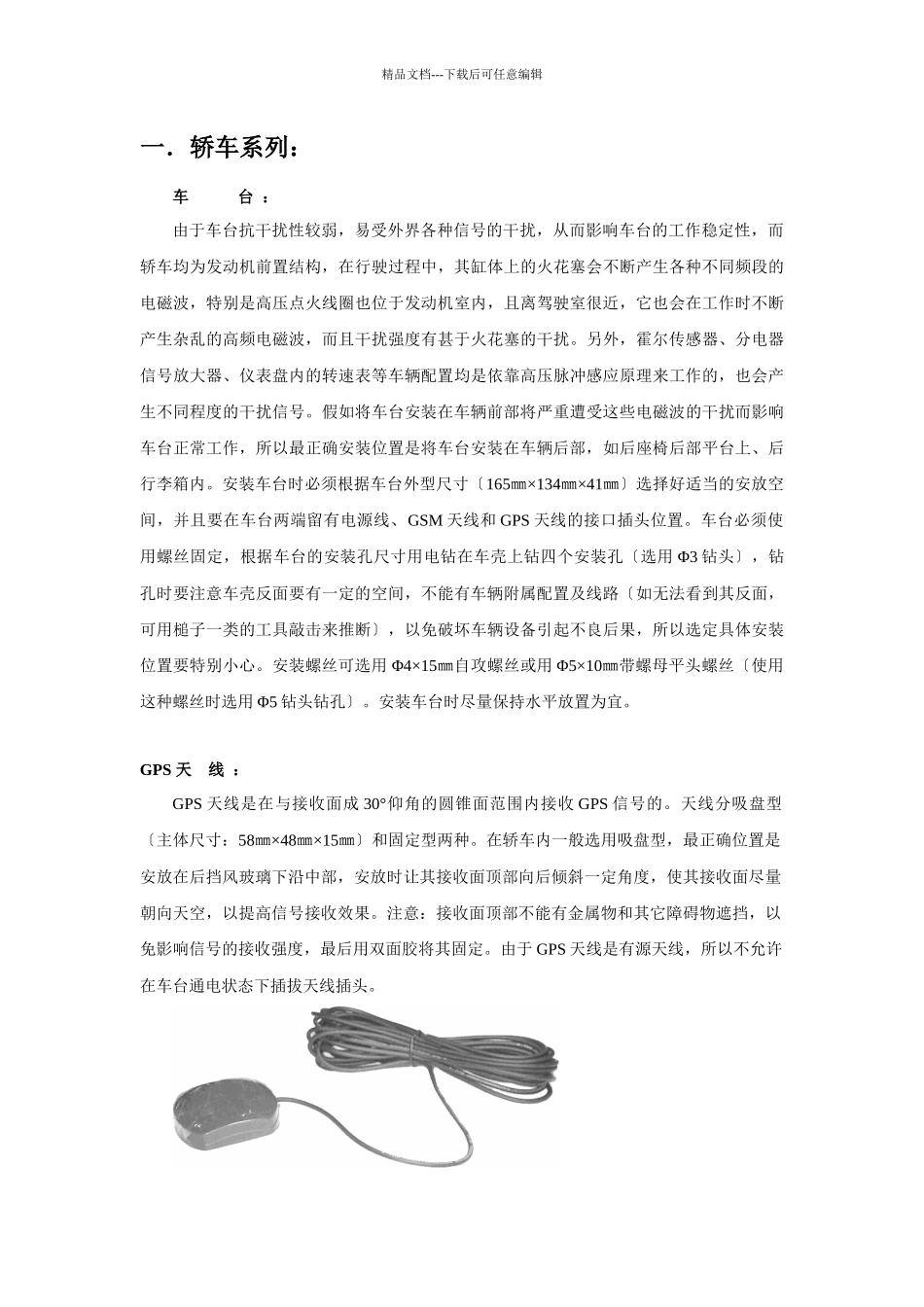

GPS车载终端安装技术规范_第3页
3/11
精品文档---下载后可任意编辑GPS 车载终端安装技术标准由于车载卫星定位系统属高精密设备产品,必须要有一个良好稳定的工作环境,才能充分发挥其优良的工作性能,所以在安装过程中对其安装的方法和安装位置确实定至关重要。对于各种车型的不同,其安装位置和方法也不尽相同,要安装好一套车载定位设备,既要对设备配置熟悉又要对车辆情况有一定的了解。首先要了解车载卫星定位系统总体结构和原理,系统主要是利用 3 星定位原理通过主机接收并处理 GPS 定位信息,由 GPRS 数字移动通信系统将 GPS 定位信息送到调度中心实施监控。车载式卫星定位系统的主要构成局部:车载终端〔车台〕、LCD 显示屏、通话手柄、GPS 天线、GSM 天线、报警控制器以及其它选配附件和连线等;其次是要了解车辆车型及车辆结构,目前国内路面上行使机动车辆种类大致可分为轿车、面包车、中小型货车及大型半挂牵引集装厢车等车型。 车载设备主要技术参数:◆工作电压: 直流 12V 或 24V ◆工作电流: 200mA〔待机状态〕◆频率范围: GPS 15750.42 MHz◆通信速率: 9600bps◆定位精度: 25m 〔无 SA、无差分 2σ〕◆速度精度: ≤/s◆动态特性: 不小于 4g◆通讯范围: 短消息已开通的 GSM 全网精品文档---下载后可任意编辑下面详细介绍 AVLS-80 型车载卫星定位终端在各种车型中安装方法和安装位置。*安装时所需工具:小型电钻一把;十字、一字改锥各一把;万用表〔或汽车试电笔 0~24V〕一个〔支〕;尖嘴钳、老虎钳、剥线钳或剪刀一把;Φ10 圆锉一把;记号笔一支;*安装时所需耗材:Φ3、Φ5 钻头假设干;绝缘胶布、双面贴、扎线带、螺丝〔 Φ4×15㎜自攻、Φ4×10㎜自攻、Φ5×15㎜带螺母平头、Φ5×10㎜带螺母平头螺丝及配套垫片〕假设干;精品文档---下载后可任意编辑一.轿车系列:车 台 : 由于车台抗干扰性较弱,易受外界各种信号的干扰,从而影响车台的工作稳定性,而轿车均为发动机前置结构,在行驶过程中,其缸体上的火花塞会不断产生各种不同频段的电磁波,特别是高压点火线圈也位于发动机室内,且离驾驶室很近,它也会在工作时不断产生杂乱的高频电磁波,而且干扰强度有甚于火花塞的干扰。另外,霍尔传感器、分电器信号放大器、仪表盘内的转速表等车辆配置均是依靠高压脉冲感应原理来工作的,也会产生不同程度的干扰信号。假如将车台安装在车辆前部将严重遭受这些电磁波的干扰而影响车台正常工作,所以最正确安装位...
