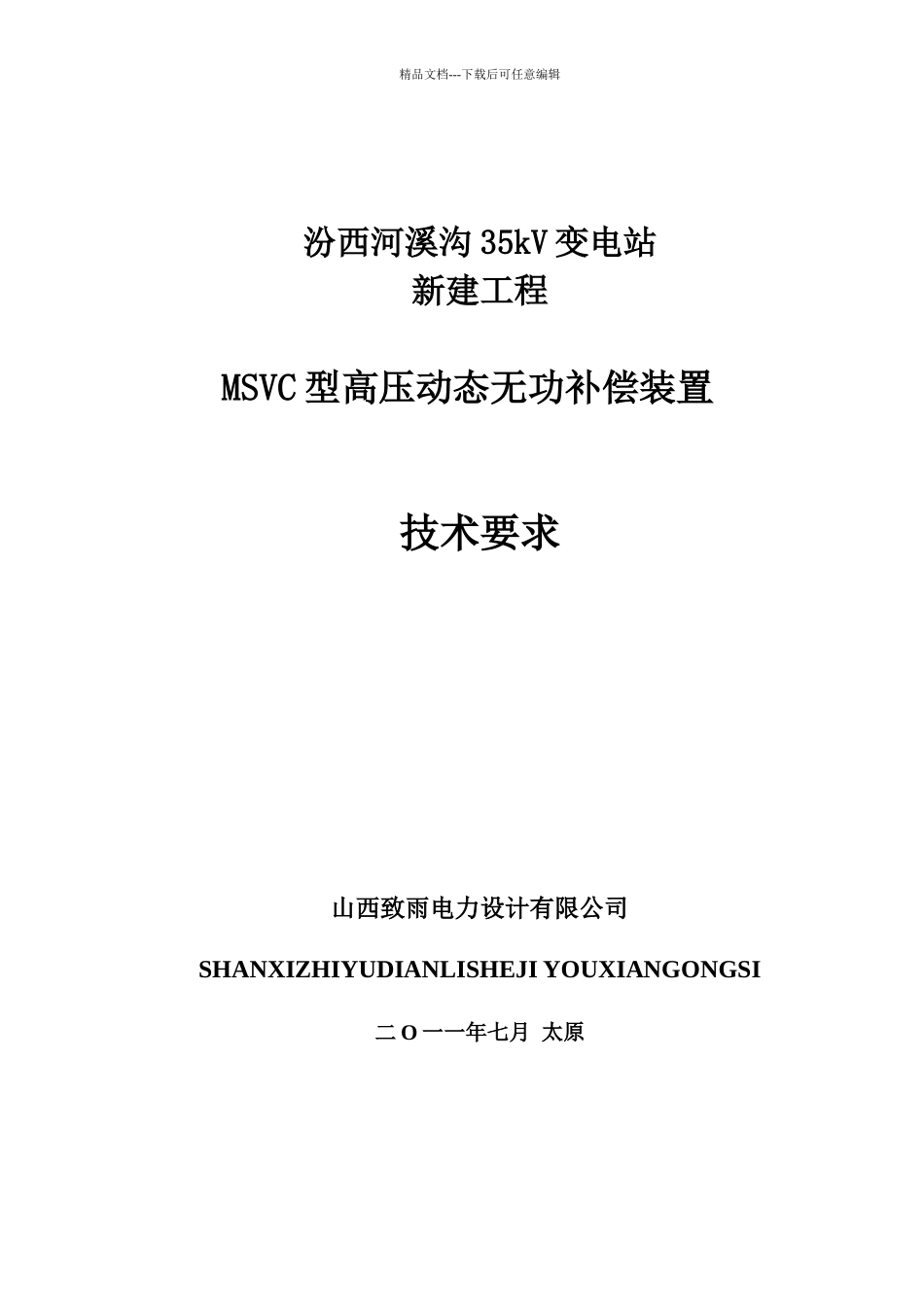

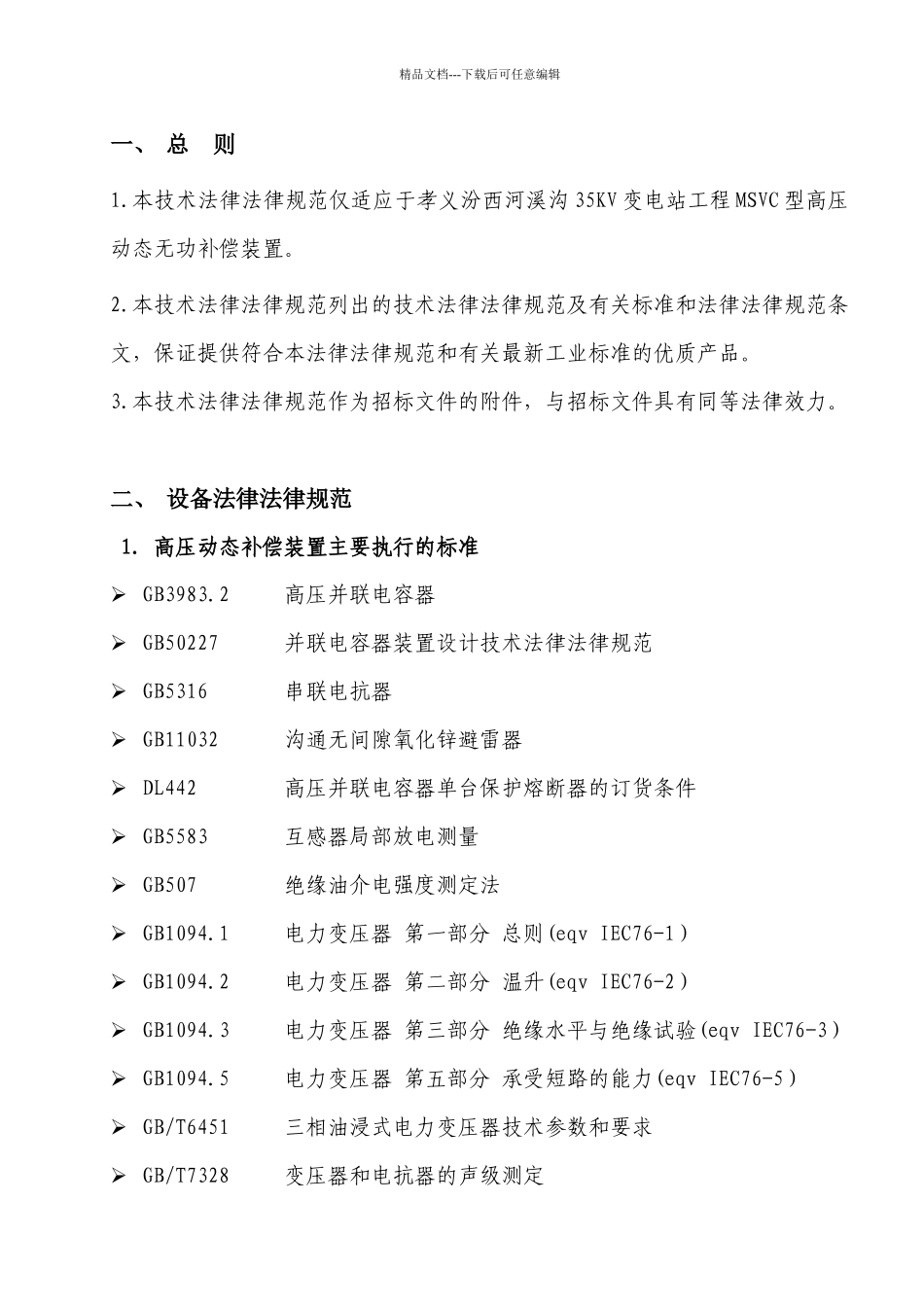

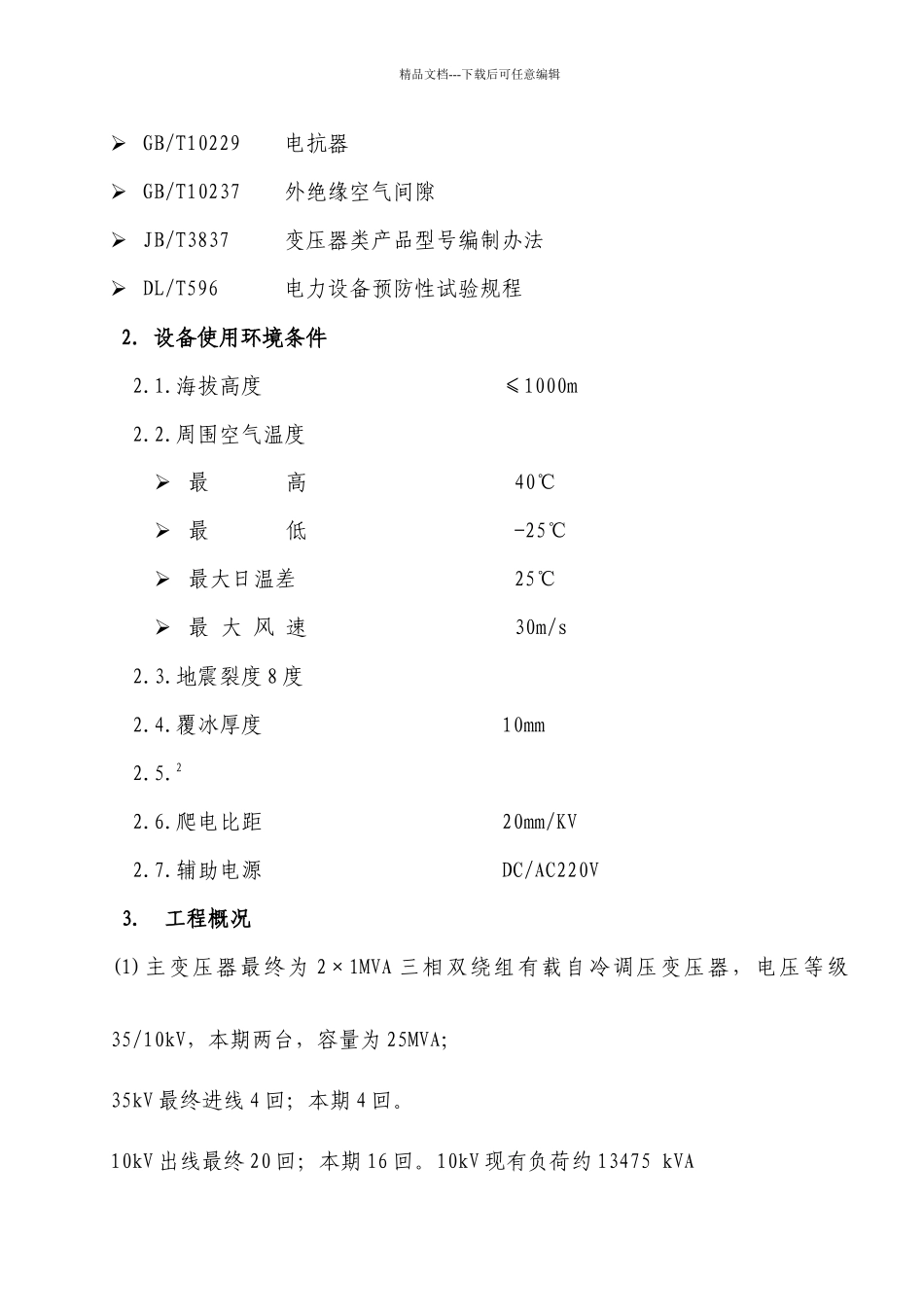

精品文档---下载后可任意编辑汾西河溪沟 35kV 变电站新建工程MSVC 型高压动态无功补偿装置技术要求山西致雨电力设计有限公司SHANXIZHIYUDIANLISHEJI YOUXIANGONGSI二 O 一一年七月 太原精品文档---下载后可任意编辑一、 总 则1.本技术法律法律规范仅适应于孝义汾西河溪沟 35KV 变电站工程 MSVC 型高压动态无功补偿装置。2.本技术法律法律规范列出的技术法律法律规范及有关标准和法律法律规范条文，保证提供符合本法律法律规范和有关最新工业标准的优质产品。3.本技术法律法律规范作为招标文件的附件，与招标文件具有同等法律效力。二、 设备法律法律规范1. 高压动态补偿装置主要执行的标准 GB3983.2 高压并联电容器 GB50227 并联电容器装置设计技术法律法律规范 GB5316 串联电抗器 GB11032 沟通无间隙氧化锌避雷器 DL442 高压并联电容器单台保护熔断器的订货条件 GB5583 互感器局部放电测量 GB507 绝缘油介电强度测定法 GB1094.1 电力变压器 第一部分 总则(eqv IEC76-1） GB1094.2 电力变压器 第二部分 温升(eqv IEC76-2） GB1094.3 电力变压器 第三部分 绝缘水平与绝缘试验(eqv IEC76-3） GB1094.5 电力变压器 第五部分 承受短路的能力(eqv IEC76-5） GB/T6451 三相油浸式电力变压器技术参数和要求 GB/T7328 变压器和电抗器的声级测定精品文档---下载后可任意编辑 GB/T10229 电抗器 GB/T10237 外绝缘空气间隙 JB/T3837 变压器类产品型号编制办法 DL/T596 电力设备预防性试验规程2. 设备使用环境条件2.1.海拔高度 ≤1000m2.2.周围空气温度 最 高 40℃ 最 低 -25℃ 最大日温差 25℃ 最 大 风 速 30m/s2.3.地震裂度 8 度2.4.覆冰厚度 10mm2.5.22.6.爬电比距 20mm/KV2.7.辅助电源 DC/AC220V3. 工程概况(1)主变压器最终为 2×1MVA 三相双绕组有载自冷调压变压器，电压等级35/10kV，本期两台，容量为 25MVA；35kV 最终进线 4 回；本期 4 回。10kV 出线最终 20 回；本期 16 回。10kV 现有负荷约 13475 kVA精品文档---下载后可任意编辑(2)本站控制、保护及远动系统采纳综合自动化系统，控制电源采纳直流220V，按无人值班、有人值守设计。4. 设备概况4.1.35KV 变电所概况以及补偿方案汾 西 河 溪 沟 35KV 变 电 站 工 程 两 台 主 变 ， 主 变 型 号 ： SZ10-12500/35，35+3X2.5%/...
