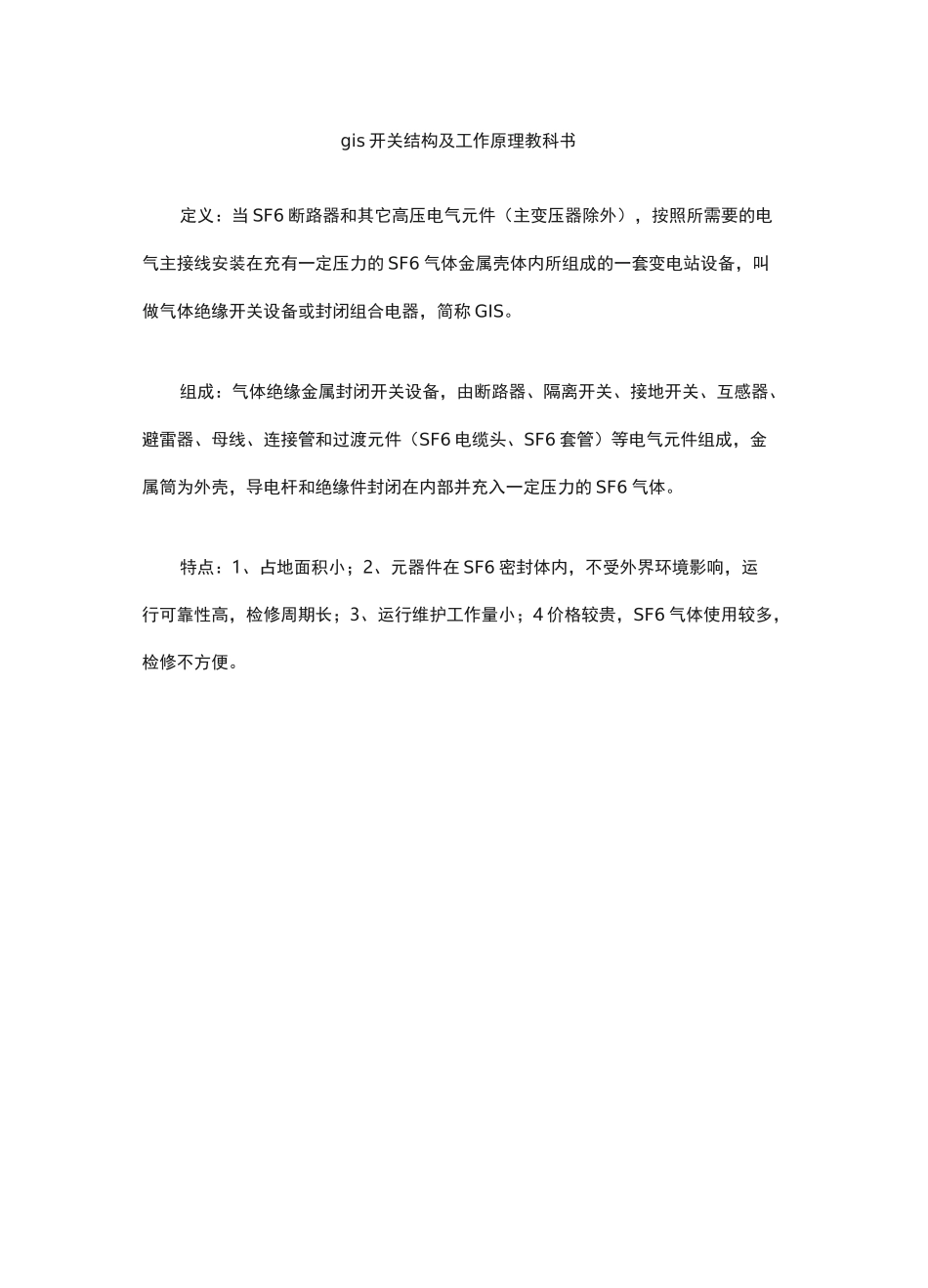

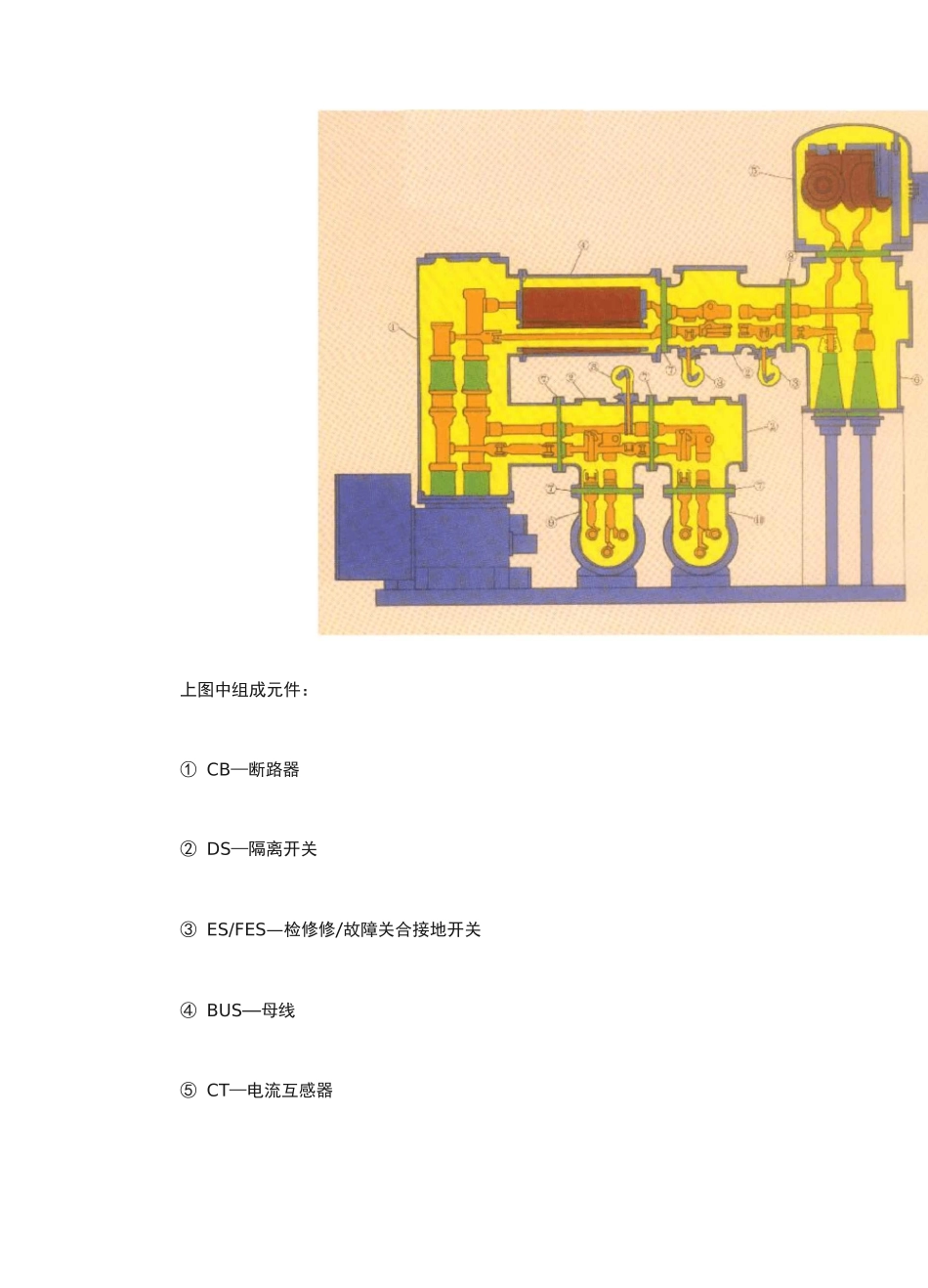

gis 开关结构及工作原理教科书定义:当 SF6 断路器和其它高压电气元件(主变压器除外),按照所需要的电气主接线安装在充有一定压力的 SF6 气体金属壳体内所组成的一套变电站设备,叫做气体绝缘开关设备或封闭组合电器,简称 GIS。组成:气体绝缘金属封闭开关设备,由断路器、隔离开关、接地开关、互感器、避雷器、母线、连接管和过渡元件(SF6 电缆头、SF6 套管)等电气元件组成,金属筒为外壳,导电杆和绝缘件封闭在内部并充入一定压力的 SF6 气体。特点:1、占地面积小;2、元器件在 SF6 密封体内,不受外界环境影响,运行可靠性高,检修周期长;3、运行维护工作量小;4 价格较贵,SF6 气体使用较多,检修不方便。二、结构和原理总体结构:GIS—般由实现各种不同功能的单元组成,称间隔,主要有进(出)线间隔、母分(母分)间隔、计量保护间隔(压变)等。GIS 的气体系统可以分为若干气室。一般断路器气室压力高,气室内安装电流互感器;主母线、电压互感器、避雷器分别为独立的气室,其他元件根据工程确定气室划分。各气室分别由相应的密度控制器检测气体压力。上图中组成元件:① CB—断路器② DS—隔离开关③ ES/FES—检修修/故障关合接地开关④ BUS—母线⑤ CT—电流互感器HW9dS'I與謝熾、三知更輟⑥引卿揪一妙⑧器里礙一 VI©器猖互壬®—丄八⑨灭弧室为单压式变开足距双喷结构,它是由静触头和动触头,压气缸,活塞以及其它部件组成。在合闸位置,电流从静触头侧梅花触头经静触头座、静触头、动触头、压气缸、中间触指和支持件流向动触头侧梅花触头。HTGK-III 高压开关动特性测试仪是华天电力为适应各种高压开关动作特性测试的需要,开发研制的专用仪器,能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。2、隔离开关隔离开关的分、合闸装置没有开断能力,因此,与断路器及其它隔离开关和接地开关之间必须具有联锁。根据主接线的需要,隔离开关有时须具备一定的开合容性、感性小电流和母线转换电流性能,其隔离开关内部通过专门设计来满足。接3 接地开关开装在壳体中的动触头通过密封轴、拐臂和连接机构相连,壳体采用转动密封方式和外界环境隔绝,当该接地开关合闸时其接地通路是静触头,动触头、壳体及接地端子。接地开关壳体与 GIS 壳体之间具有绝缘隔板,拆开接地线后,可用于主回路电阻的测量,断路器机械特性的检测。快速接地具有关合短路电流的能力,及开合感应...
