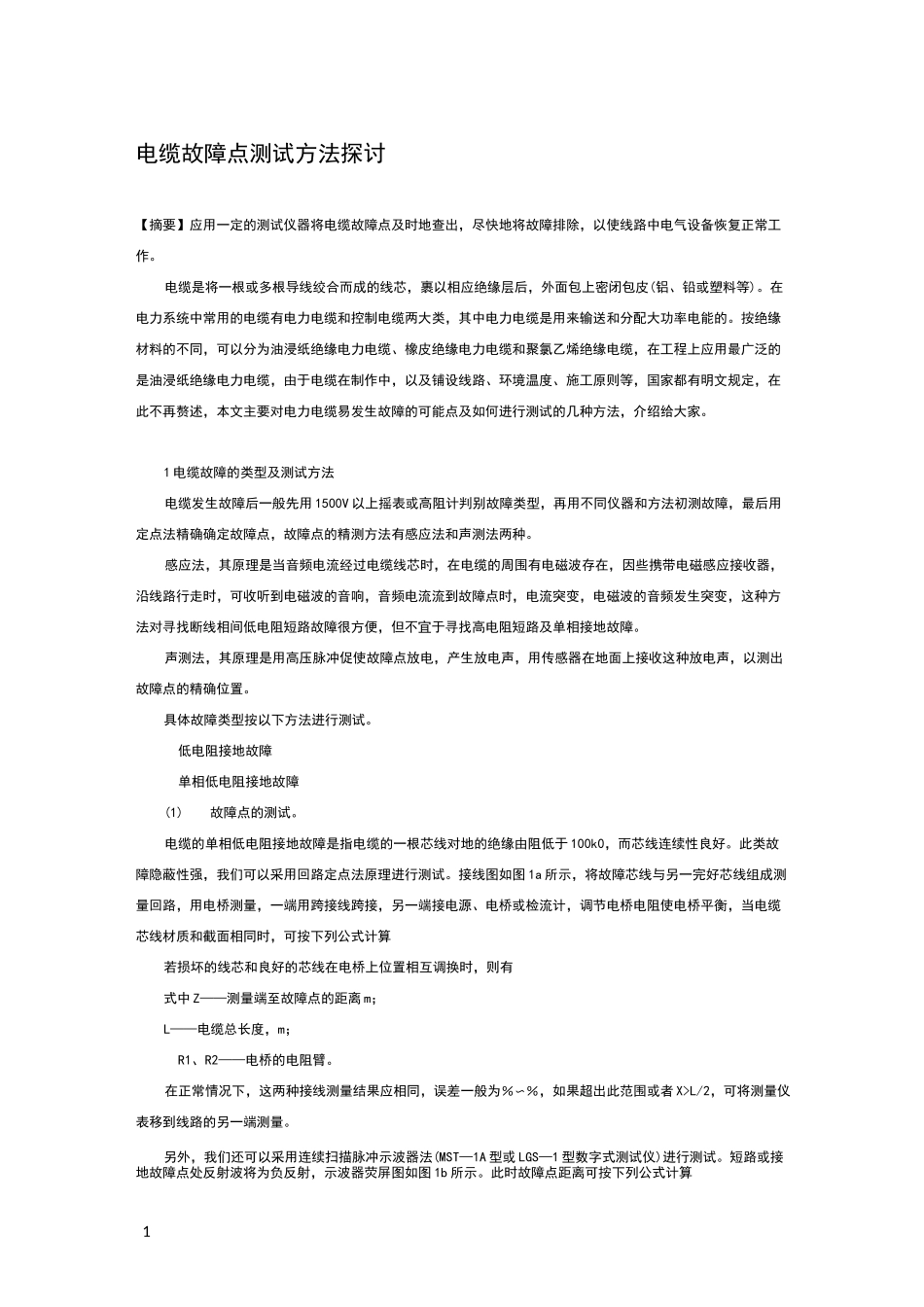

1电缆故障点测试方法探讨【摘要】应用一定的测试仪器将电缆故障点及时地查出，尽快地将故障排除，以使线路中电气设备恢复正常工作。电缆是将一根或多根导线绞合而成的线芯，裹以相应绝缘层后，外面包上密闭包皮(铝、铅或塑料等)。在电力系统中常用的电缆有电力电缆和控制电缆两大类，其中电力电缆是用来输送和分配大功率电能的。按绝缘材料的不同，可以分为油浸纸绝缘电力电缆、橡皮绝缘电力电缆和聚氯乙烯绝缘电缆，在工程上应用最广泛的是油浸纸绝缘电力电缆，由于电缆在制作中，以及铺设线路、环境温度、施工原则等，国家都有明文规定，在此不再赘述，本文主要对电力电缆易发生故障的可能点及如何进行测试的几种方法，介绍给大家。1 电缆故障的类型及测试方法电缆发生故障后一般先用 1500V 以上摇表或高阻计判别故障类型，再用不同仪器和方法初测故障，最后用定点法精确确定故障点，故障点的精测方法有感应法和声测法两种。感应法，其原理是当音频电流经过电缆线芯时，在电缆的周围有电磁波存在，因些携带电磁感应接收器，沿线路行走时，可收听到电磁波的音响，音频电流流到故障点时，电流突变，电磁波的音频发生突变，这种方法对寻找断线相间低电阻短路故障很方便，但不宜于寻找高电阻短路及单相接地故障。声测法，其原理是用高压脉冲促使故障点放电，产生放电声，用传感器在地面上接收这种放电声，以测出故障点的精确位置。具体故障类型按以下方法进行测试。低电阻接地故障单相低电阻接地故障(1)故障点的测试。电缆的单相低电阻接地故障是指电缆的一根芯线对地的绝缘由阻低于 100k0，而芯线连续性良好。此类故障隐蔽性强，我们可以采用回路定点法原理进行测试。接线图如图 1a 所示，将故障芯线与另一完好芯线组成测量回路，用电桥测量，一端用跨接线跨接，另一端接电源、电桥或检流计，调节电桥电阻使电桥平衡，当电缆芯线材质和截面相同时，可按下列公式计算若损坏的线芯和良好的芯线在电桥上位置相互调换时，则有式中 Z——测量端至故障点的距离 m；L——电缆总长度，m；R1、R2——电桥的电阻臂。在正常情况下，这两种接线测量结果应相同，误差一般为％〜％，如果超出此范围或者 X>L/2，可将测量仪表移到线路的另一端测量。另外，我们还可以采用连续扫描脉冲示波器法(MST—1A 型或 LGS—1 型数字式测试仪)进行测试。短路或接地故障点处反射波将为负反射，示波器荧屏图如图 1b 所示。此时故障点距离可按下列公式计算2式中 X—...
