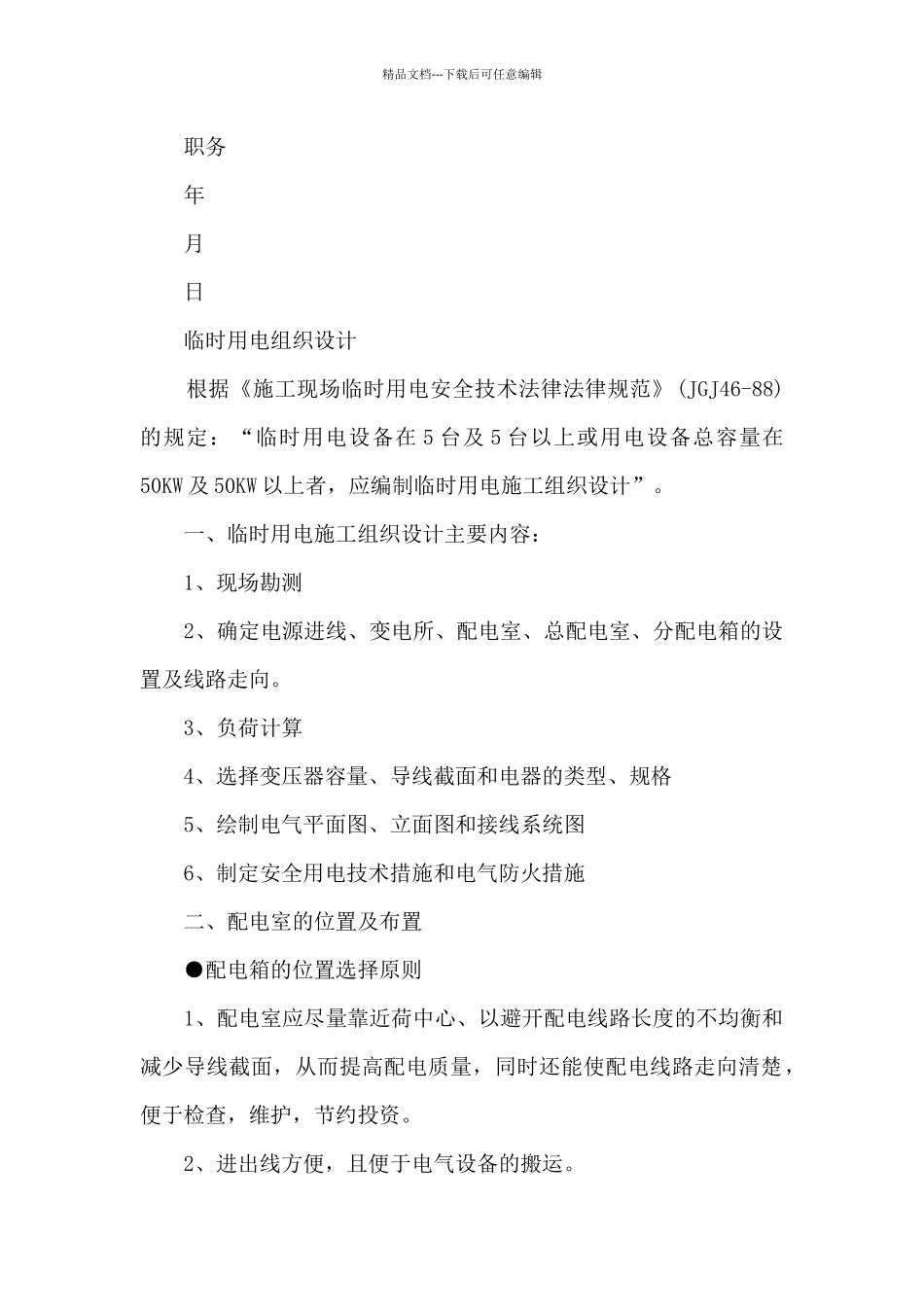

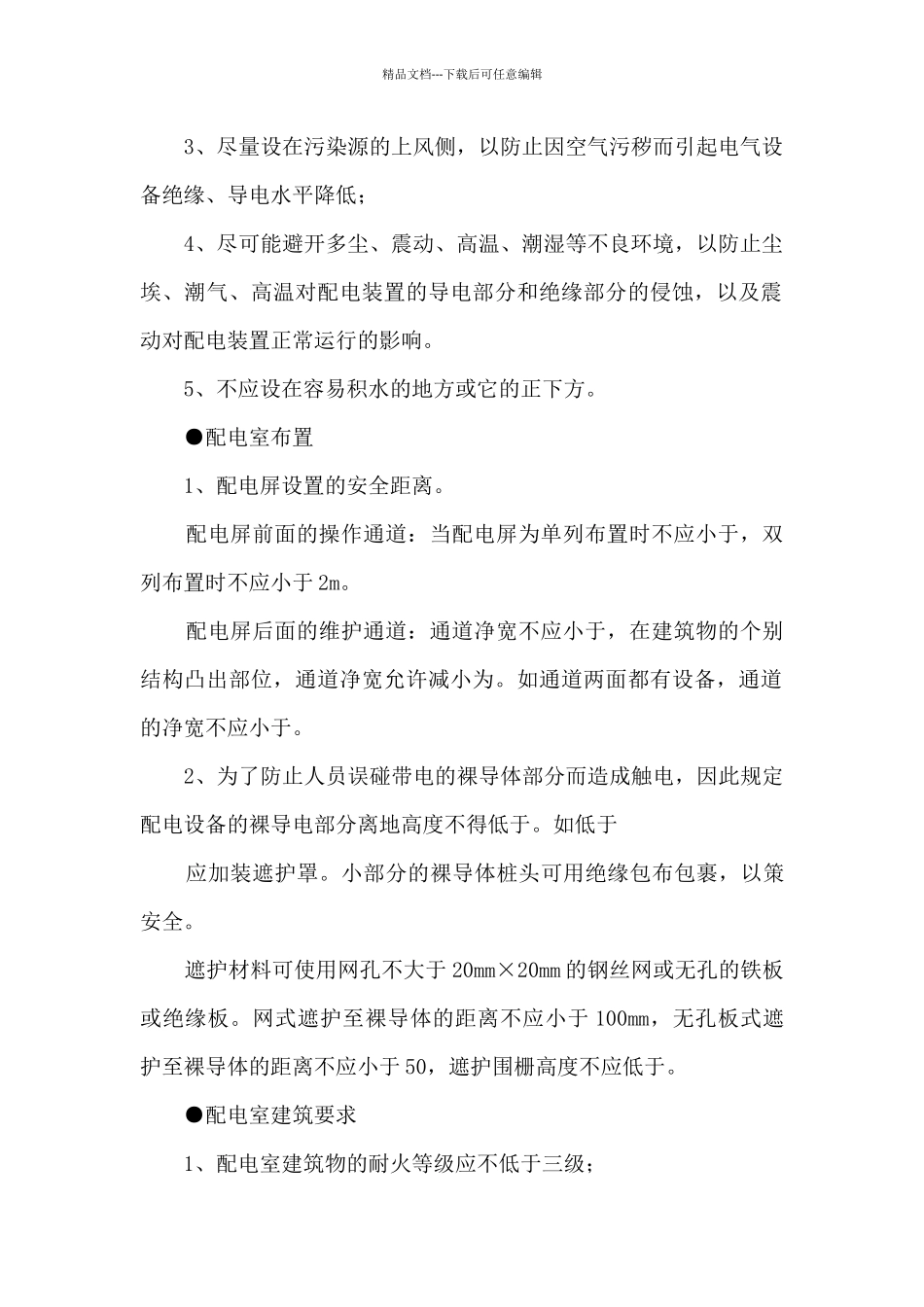

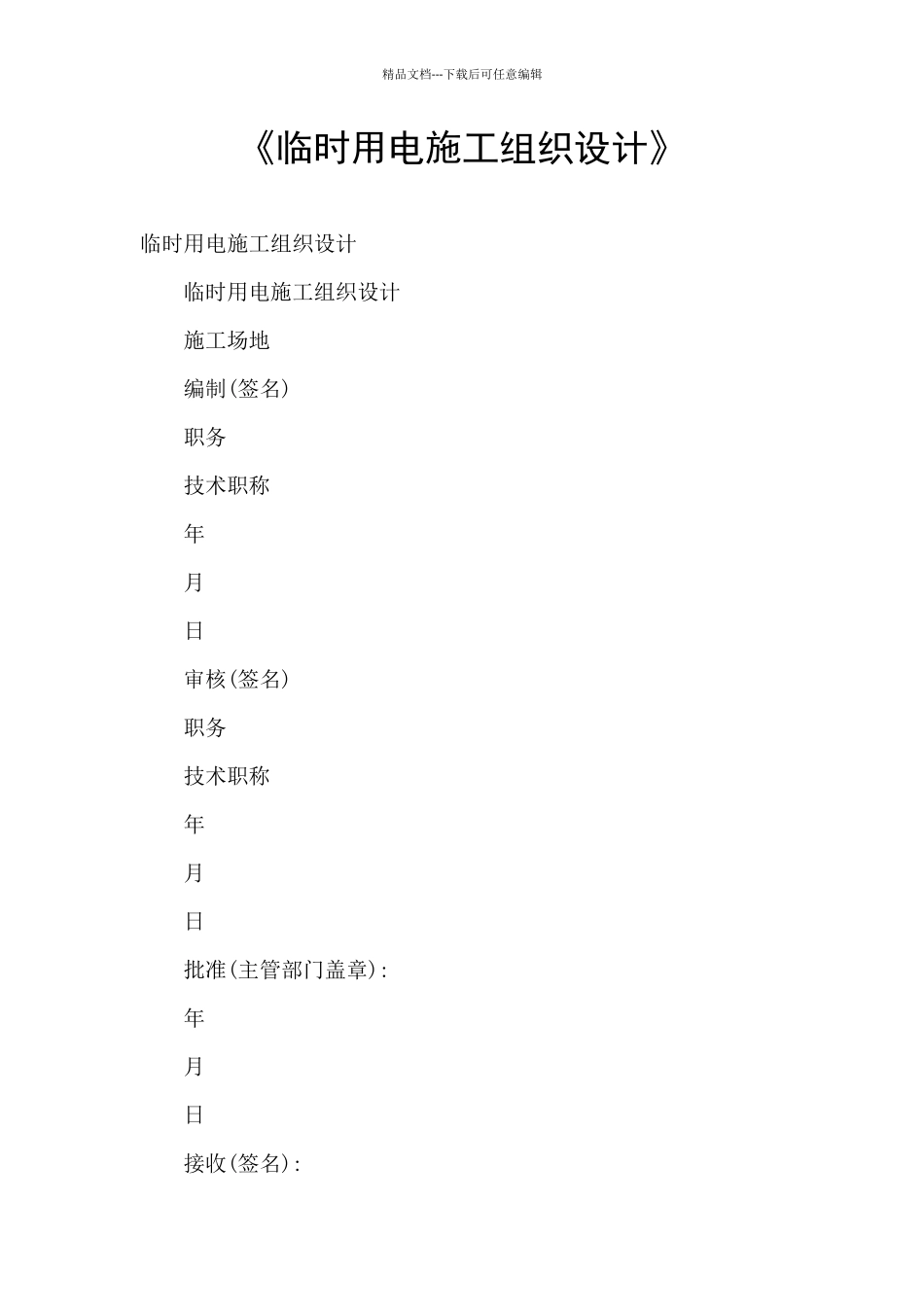

精品文档---下载后可任意编辑《临时用电施工组织设计》临时用电施工组织设计 临时用电施工组织设计 施工场地 编制(签名) 职务 技术职称 年 月 日 审核(签名) 职务 技术职称 年 月 日 批准(主管部门盖章): 年 月 日 接收(签名): 精品文档---下载后可任意编辑 职务 年 月 日 临时用电组织设计 根据《施工现场临时用电安全技术法律法律规范》(JGJ46-88)的规定：“临时用电设备在 5 台及 5 台以上或用电设备总容量在50KW 及 50KW 以上者，应编制临时用电施工组织设计”。 一、临时用电施工组织设计主要内容： 1、现场勘测 2、确定电源进线、变电所、配电室、总配电室、分配电箱的设置及线路走向。 3、负荷计算 4、选择变压器容量、导线截面和电器的类型、规格 5、绘制电气平面图、立面图和接线系统图 6、制定安全用电技术措施和电气防火措施 二、配电室的位置及布置 ●配电箱的位置选择原则 1、配电室应尽量靠近荷中心、以避开配电线路长度的不均衡和减少导线截面，从而提高配电质量，同时还能使配电线路走向清楚，便于检查，维护，节约投资。 2、进出线方便，且便于电气设备的搬运。 精品文档---下载后可任意编辑 3、尽量设在污染源的上风侧，以防止因空气污秽而引起电气设备绝缘、导电水平降低； 4、尽可能避开多尘、震动、高温、潮湿等不良环境，以防止尘埃、潮气、高温对配电装置的导电部分和绝缘部分的侵蚀，以及震动对配电装置正常运行的影响。 5、不应设在容易积水的地方或它的正下方。 ●配电室布置 1、配电屏设置的安全距离。 配电屏前面的操作通道：当配电屏为单列布置时不应小于，双列布置时不应小于 2m。 配电屏后面的维护通道：通道净宽不应小于，在建筑物的个别结构凸出部位，通道净宽允许减小为。如通道两面都有设备，通道的净宽不应小于。 2、为了防止人员误碰带电的裸导体部分而造成触电，因此规定配电设备的裸导电部分离地高度不得低于。如低于 应加装遮护罩。小部分的裸导体桩头可用绝缘包布包裹，以策安全。 遮护材料可使用网孔不大于 20mm×20mm 的钢丝网或无孔的铁板或绝缘板。网式遮护至裸导体的距离不应小于 100mm，无孔板式遮护至裸导体的距离不应小于 50，遮护围栅高度不应低于。 ●配电室建筑要求 1、配电室建筑物的耐火等级应不低于三级； 精品文档---下载后可任意编辑 2、配电室应做到“四防一通”即防火、防雨雪、防潮汛、防小动物和通风良好； 3、配...
