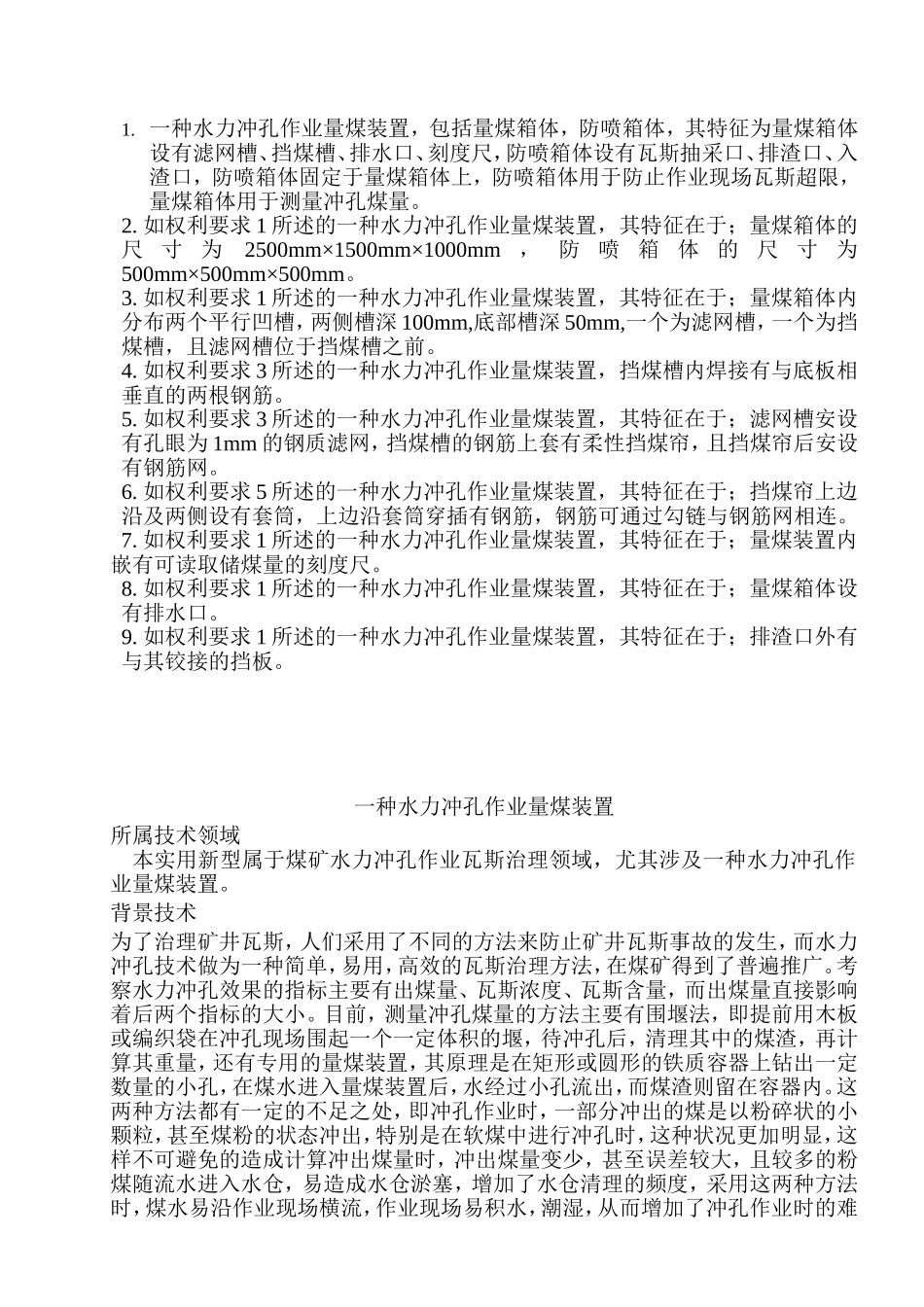

一种水力冲孔作业量煤装置摘要本实用新型公开了一种水力冲孔作业量煤装置，属于煤矿水力冲孔瓦斯治理领域，包括量煤箱体，防喷箱体，其特征为量煤箱体设有滤网槽、挡煤槽、排水口、刻度尺，防喷箱体设有瓦斯抽采口、排渣口、入渣口，防喷箱体固定于量煤箱体上，防喷箱体用于防止作业现场瓦斯超限，量煤箱体用于测量冲孔煤量。本实用新型结构简单，操作方便，煤渣损失少，可有效解决现有水力冲孔量煤装置煤渣拦截效率低，煤渣损失大，测量不准确，工作面积水等问题。1.一种水力冲孔作业量煤装置，包括量煤箱体，防喷箱体，其特征为量煤箱体设有滤网槽、挡煤槽、排水口、刻度尺，防喷箱体设有瓦斯抽采口、排渣口、入渣口，防喷箱体固定于量煤箱体上，防喷箱体用于防止作业现场瓦斯超限，量煤箱体用于测量冲孔煤量。2.如权利要求1所述的一种水力冲孔作业量煤装置，其特征在于；量煤箱体的尺寸为2500mm×1500mm×1000mm，防喷箱体的尺寸为500mm×500mm×500mm。3.如权利要求1所述的一种水力冲孔作业量煤装置，其特征在于；量煤箱体内分布两个平行凹槽，两侧槽深100mm,底部槽深50mm,一个为滤网槽，一个为挡煤槽，且滤网槽位于挡煤槽之前。4.如权利要求3所述的一种水力冲孔作业量煤装置，挡煤槽内焊接有与底板相垂直的两根钢筋。5.如权利要求3所述的一种水力冲孔作业量煤装置，其特征在于；滤网槽安设有孔眼为1mm的钢质滤网，挡煤槽的钢筋上套有柔性挡煤帘，且挡煤帘后安设有钢筋网。6.如权利要求5所述的一种水力冲孔作业量煤装置，其特征在于；挡煤帘上边沿及两侧设有套筒，上边沿套筒穿插有钢筋，钢筋可通过勾链与钢筋网相连。7.如权利要求1所述的一种水力冲孔作业量煤装置，其特征在于；量煤装置内嵌有可读取储煤量的刻度尺。8.如权利要求1所述的一种水力冲孔作业量煤装置，其特征在于；量煤箱体设有排水口。9.如权利要求1所述的一种水力冲孔作业量煤装置，其特征在于；排渣口外有与其铰接的挡板。一种水力冲孔作业量煤装置所属技术领域本实用新型属于煤矿水力冲孔作业瓦斯治理领域，尤其涉及一种水力冲孔作业量煤装置。背景技术为了治理矿井瓦斯，人们采用了不同的方法来防止矿井瓦斯事故的发生，而水力冲孔技术做为一种简单，易用，高效的瓦斯治理方法，在煤矿得到了普遍推广。考察水力冲孔效果的指标主要有出煤量、瓦斯浓度、瓦斯含量，而出煤量直接影响着后两个指标的大小。目前，测量冲孔煤量的方法主要有围堰法，即提前用木板或编织袋在冲孔现场围起一个一定体积的堰，待冲孔后，清理其中的煤渣，再计算其重量，还有专用的量煤装置，其原理是在矩形或圆形的铁质容器上钻出一定数量的小孔，在煤水进入量煤装置后，水经过小孔流出，而煤渣则留在容器内。这两种方法都有一定的不足之处，即冲孔作业时，一部分冲出的煤是以粉碎状的小颗粒，甚至煤粉的状态冲出，特别是在软煤中进行冲孔时，这种状况更加明显，这样不可避免的造成计算冲出煤量时，冲出煤量变少，甚至误差较大，且较多的粉煤随流水进入水仓，易造成水仓淤塞，增加了水仓清理的频度，采用这两种方法时，煤水易沿作业现场横流，作业现场易积水，潮湿，从而增加了冲孔作业时的难度。实用新型内容针对上述情况，为了解决现有水力冲孔作业时冲出煤量不易准确测量，且误差较大的不足，本实用新型的目的就是提供一种水力冲孔作业量煤装置，从而解决现有水力冲孔量煤装置的准确性问题，及减少作业现场积水，潮湿等现象。本实用新型解决的技术方案是；一种水力冲孔作业量煤装置，包括量煤箱体，防喷箱体，其特征为量煤箱体设有滤网槽、挡煤槽、排水口、刻度尺，防喷箱体设有瓦斯抽采口、排渣口、入渣口，防喷箱体固定于量煤箱体上，防喷箱体用于防止作业现场瓦斯超限，量煤箱体用于测量冲孔煤量。冲孔孔口的瓦斯、煤，水通过软管与防喷箱体的入渣口相连，瓦斯通过抽釆口进入井下瓦斯抽釆管，煤渣，水通过排渣口进入量煤箱体，排渣口外有与排渣口相铰接的挡板，冲孔时煤水利用重力冲开挡板，挡板起到阻止箱外空气进入防喷箱体，进而进入井下抽采管路，煤水进入量煤箱体后，大颗粒的煤粒由于自重的作用而下沉，滤网可阻止悬浮在水...
