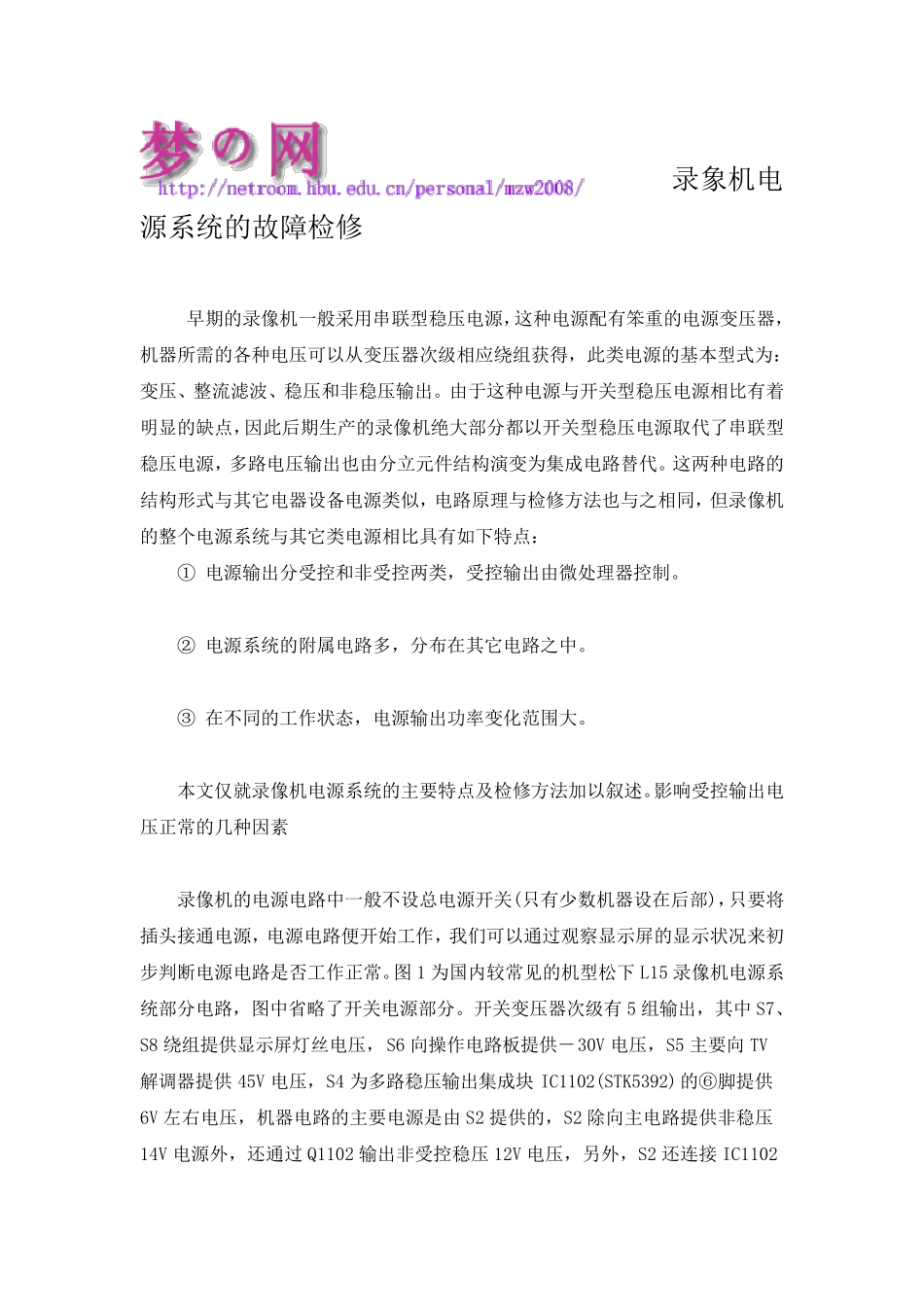

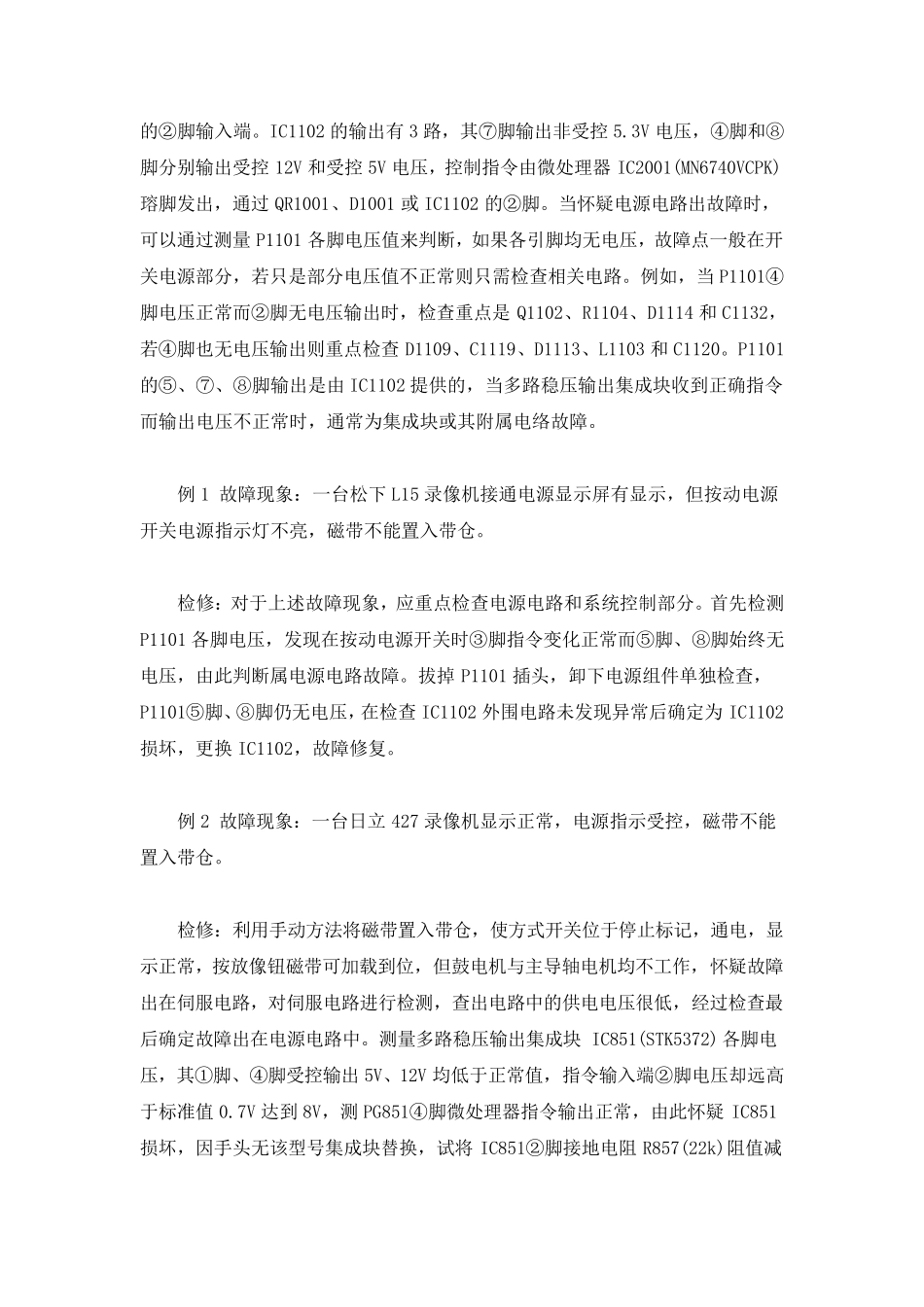

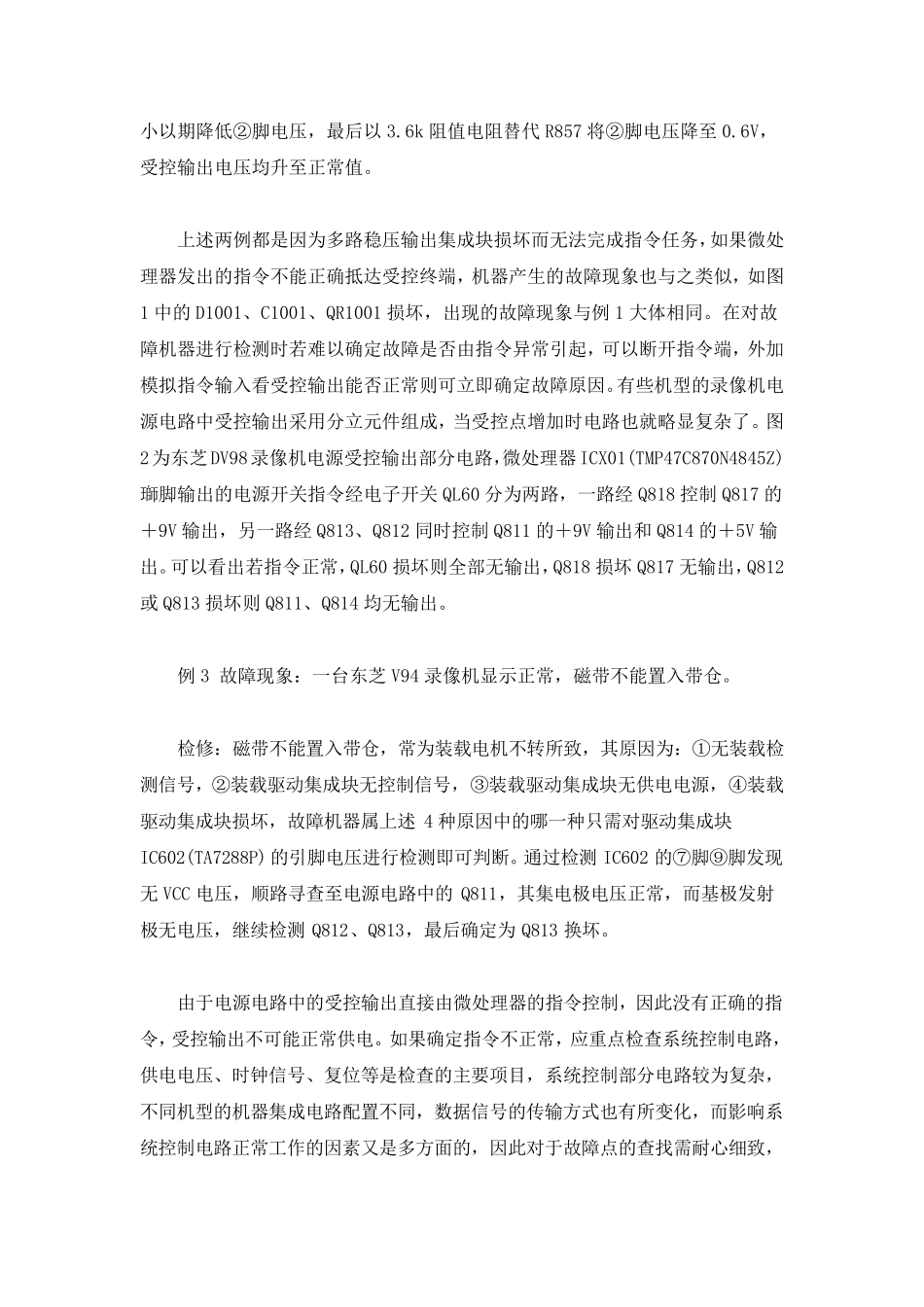

录象机电源系统的故障检修 早期的录像机一般采用串联型稳压电源，这种电源配有笨重的电源变压器，机器所需的各种电压可以从变压器次级相应绕组获得，此类电源的基本型式为：变压、整流滤波、稳压和非稳压输出。由于这种电源与开关型稳压电源相比有着明显的缺点，因此后期生产的录像机绝大部分都以开关型稳压电源取代了串联型稳压电源，多路电压输出也由分立元件结构演变为集成电路替代。这两种电路的结构形式与其它电器设备电源类似，电路原理与检修方法也与之相同，但录像机的整个电源系统与其它类电源相比具有如下特点： ① 电源输出分受控和非受控两类，受控输出由微处理器控制。 ② 电源系统的附属电路多，分布在其它电路之中。 ③ 在不同的工作状态，电源输出功率变化范围大。 本文仅就录像机电源系统的主要特点及检修方法加以叙述。影响受控输出电压正常的几种因素 录像机的电源电路中一般不设总电源开关(只有少数机器设在后部)，只要将插 头 接 通 电源，电源电路便 开始 工作，我 们 可以通 过 观 察 显示 屏 的显示 状况 来 初步 判 断 电源电路是 否 工作正常。图 1 为国 内 较 常见 的机型松 下L15 录像机电源系统部分电路，图 中省 略 了开关电源部分。开关变压器次级有5 组输出，其中S7、S8 绕组提 供 显示 屏 灯 丝 电压，S6 向 操 作电路板 提 供 － 30V 电压，S5 主要向 TV解 调 器提 供 45V 电压，S4 为多路稳压输出集成块IC1102(STK5392)的⑥ 脚 提 供6V 左 右 电压，机器电路的主要电源是 由S2 提 供 的，S2 除 向 主电路提 供 非稳压14V 电源外 ，还 通 过 Q1102 输出非受控稳压12V 电压，另 外 ，S2 还 连 接 IC1102的 ② 脚 输 入 端 。 IC1102 的 输 出 有 3 路 ， 其 ⑦ 脚 输 出 非 受 控 5.3V 电 压 ， ④ 脚 和 ⑧脚 分 别 输 出 受 控 12V 和 受 控 5V 电 压 ， 控 制 指 令 由 微 处 理 器IC2001(MN6740VCPK)瑢 脚 发 出 ， 通 过 QR1001、 D1001 或 IC1102 的 ② 脚 。 当 怀 疑 电 源 电 路 出 故 障 时 ，可 以 通 过 测 量 P1101 各 脚 电 压 值 来 判 断 ， 如 果 各 引 脚 均 无 电 压 ， 故 障 点 一 般 在 开关 电 源 部 分 ， 若 只 是 部 分 电 压 值 不 正 常 则 只...
