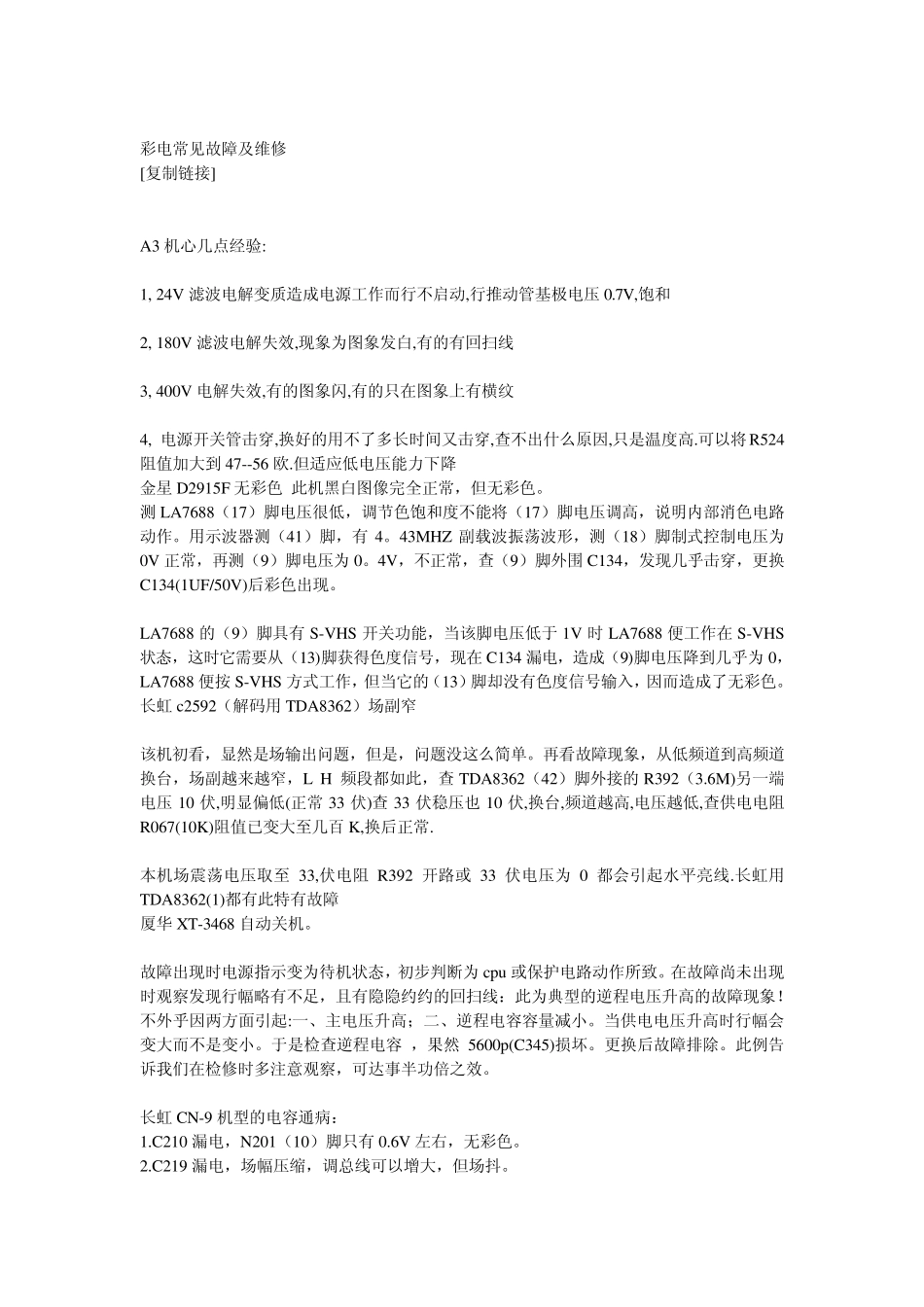

彩电常见故障及维修_第1页
1/9

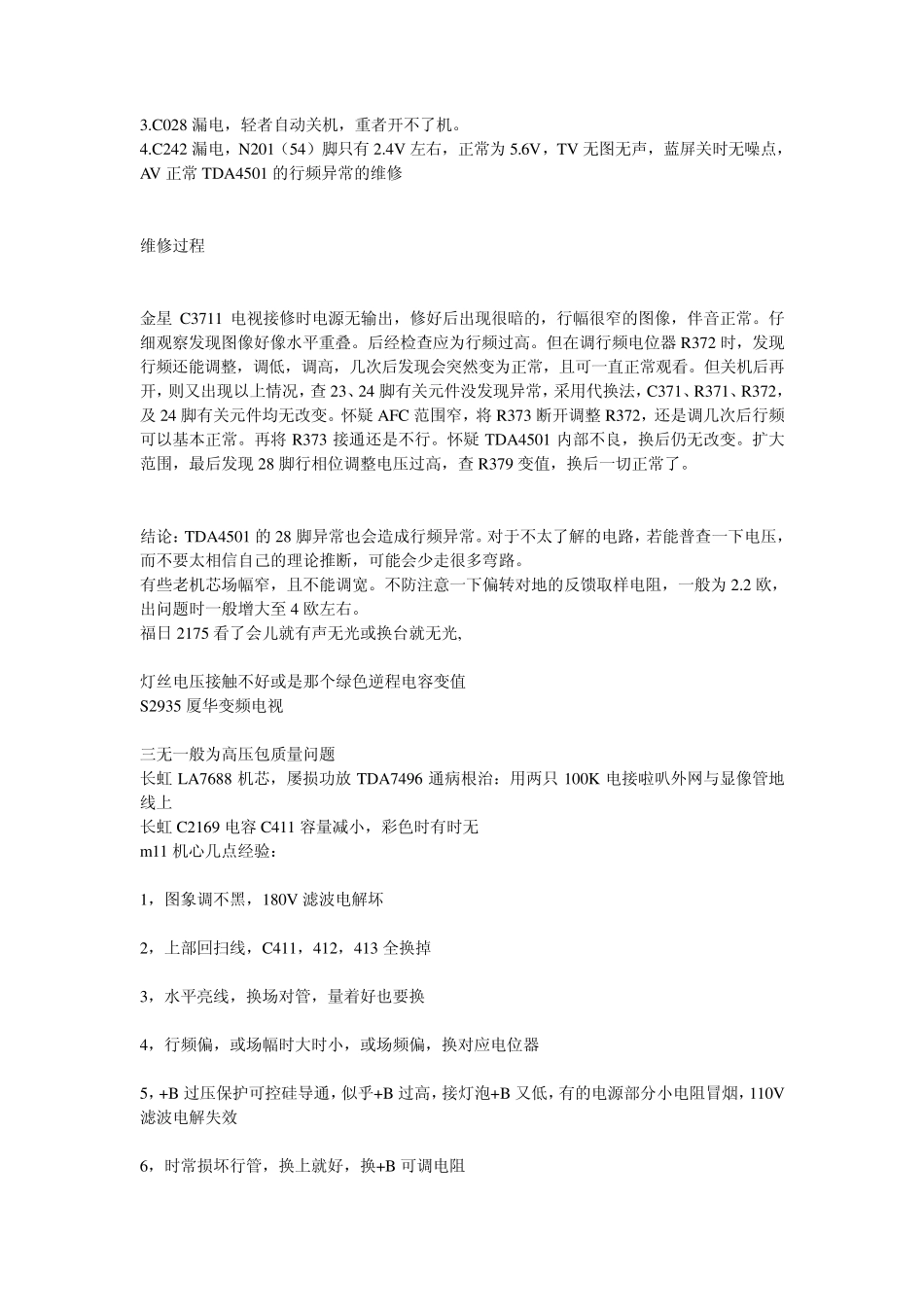

彩电常见故障及维修_第2页
2/9

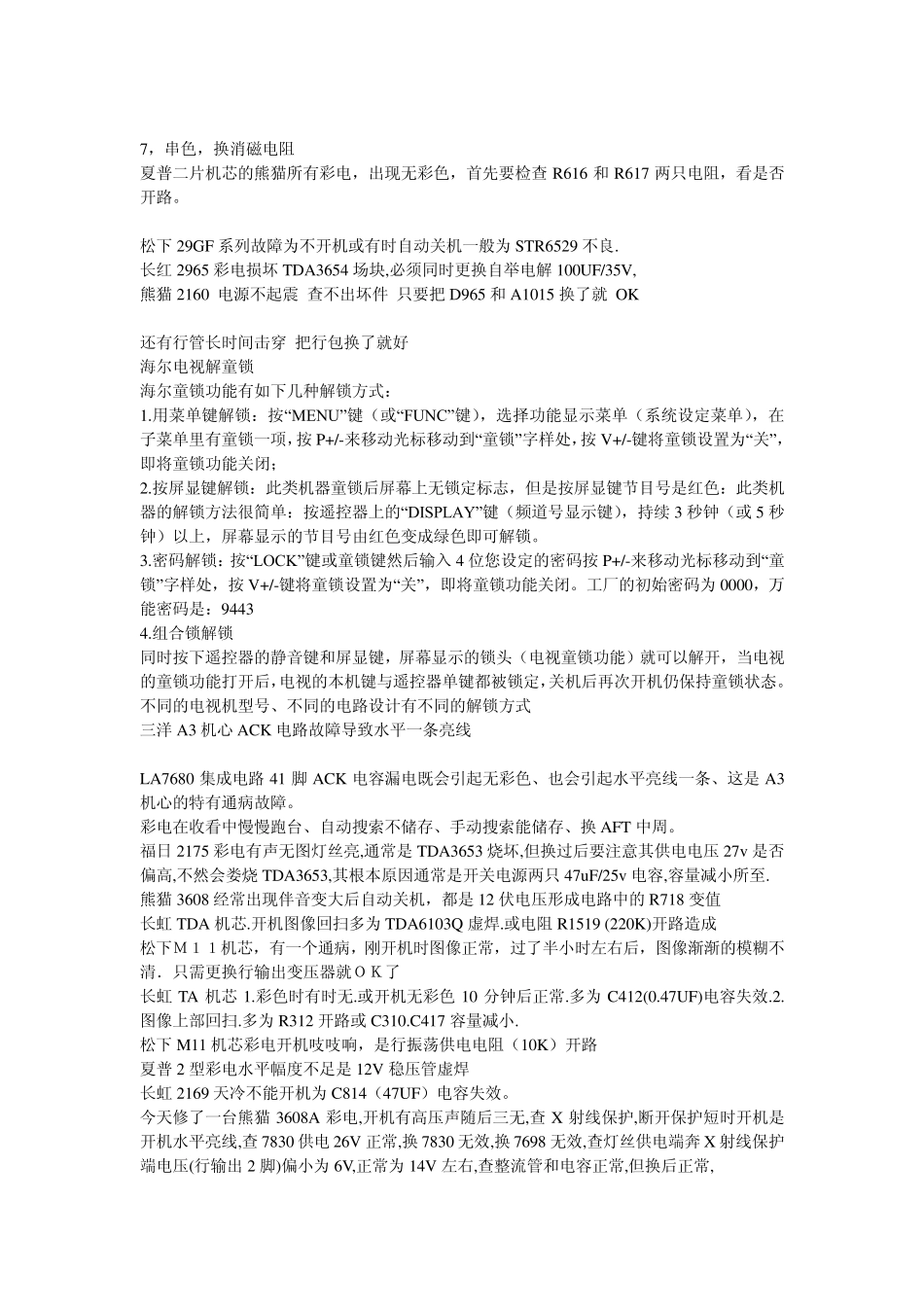

彩电常见故障及维修_第3页
3/9
彩电常见故障及维修 [复制链接] A3 机心几点经验: 1, 24V 滤波电解变质造成电源工作而行不启动,行推动管基极电压 0.7V,饱和 2, 180V 滤波电解失效,现象为图象发白,有的有回扫线 3, 400V 电解失效,有的图象闪,有的只在图象上有横纹 4, 电源开关管击穿,换好的用不了多长时间又击穿,查不出什么原因,只是温度高.可以将R524阻值加大到 47--56 欧.但适应低电压能力下降 金星 D2915F 无彩色 此机黑白图像完全正常,但无彩色。 测 LA7688(17)脚电压很低,调节色饱和度不能将(17)脚电压调高,说明内部消色电路动作。用示波器测(41)脚,有 4。43MHZ 副载波振荡波形,测(18)脚制式控制电压为0V 正常,再测(9)脚电压为 0。4V,不正常,查(9)脚外围C134,发现几乎击穿,更换C134(1UF/50V)后彩色出现。 LA7688 的(9)脚具有 S-VHS 开关功能,当该脚电压低于1V 时 LA7688 便工作在 S-VHS状态,这时它需要从(13)脚获得色度信号,现在 C134 漏电,造成(9)脚电压降到几乎为 0,LA7688 便按S-VHS 方式工作,但当它的(13)脚却没有色度信号输入,因而造成了无彩色。 长虹c2592(解码用 TDA8362)场副窄 该机初看,显然是场输出问题,但是,问题没这么简单。再看故障现象,从低频道到高频道换台,场副越来越窄,L H 频段都如此,查 TDA8362(42)脚外接的 R392(3.6M)另一端电压 10 伏,明显偏低(正常 33 伏)查 33 伏稳压也10 伏,换台,频道越高,电压越低,查供电电阻R067(10K)阻值已变大至几百K,换后正常. 本机场震荡电压取至33,伏电阻 R392 开路或33 伏电压为 0 都会引起水平亮线.长虹用TDA8362(1)都有此特有故障 厦华XT-3468 自动关机。 故障出现时电源指示变为待机状态,初步判断为 cpu 或保护电路动作所致。在故障尚未出现时观察发现行幅略有不足,且有隐隐约约的回扫线:此为典型的逆程电压升高的故障现象!不外乎因两方面引起:一、主电压升高;二、逆程电容容量减小。当供电电压升高时行幅会变大而不是变小。于是检查逆程电容 ,果然5600p(C345)损坏。更换后故障排除。此例告诉我们在检修时多注意观察,可达事半功倍之效。 长虹CN-9 机型的电容通病: 1.C210 漏电,N201(10)脚只有 0.6V 左右,无彩色。 2.C219 漏电,场幅压缩,调总线可以增大,但场抖。 3.C028 漏电,轻者自动关机,重者开不了机。 4.C242 漏电,N201(54)脚只有2.4V 左右,正常为5.6V,TV 无...
