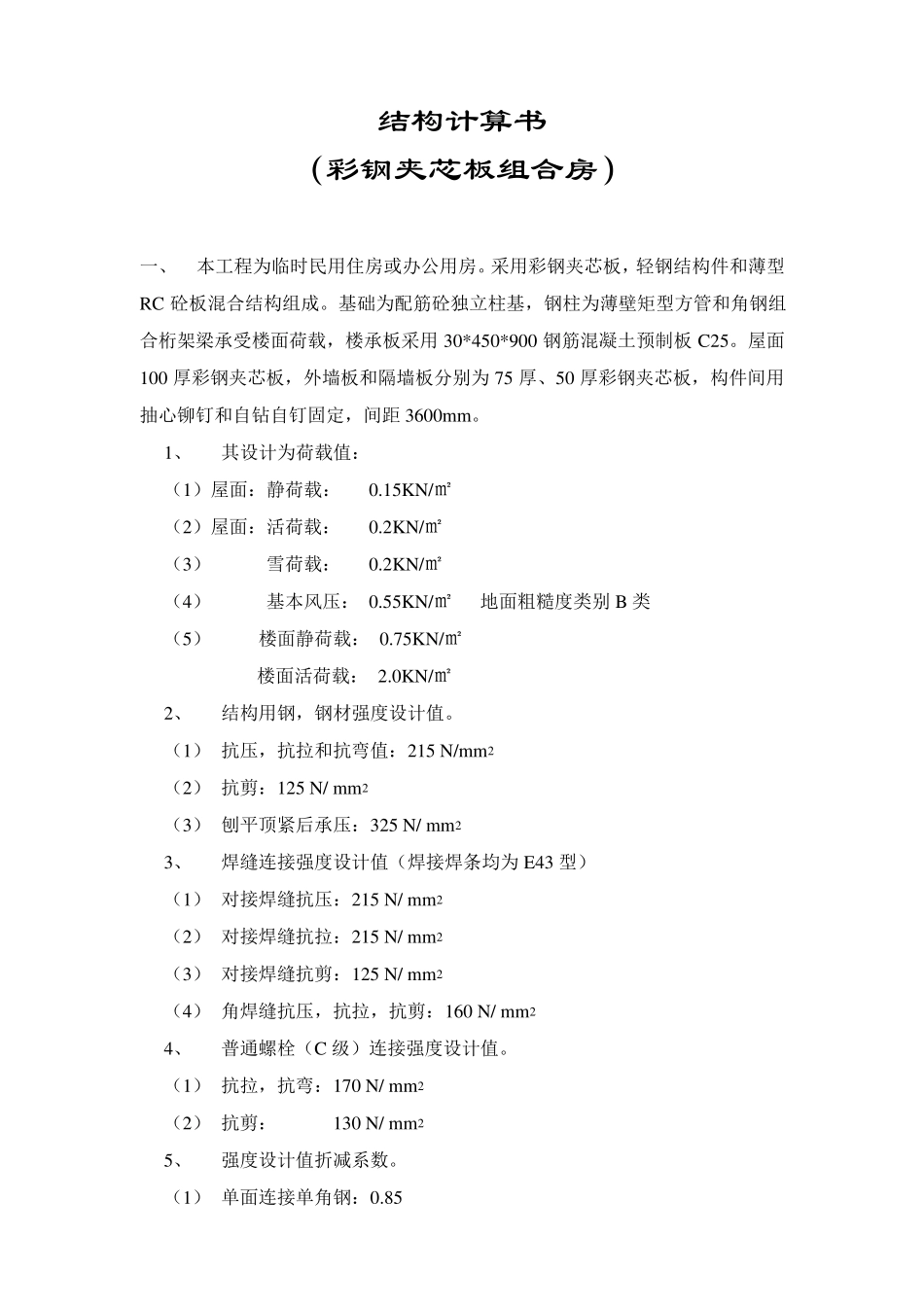

彩钢板活动房计算书_第1页
1/8
彩钢板活动房计算书_第2页
2/8
彩钢板活动房计算书_第3页
3/8
彩 钢 板 活 动 房 计 算 书 结构计算书 (彩钢夹芯板组合房) 一、 本工程为临时民用住房或办公用房。采用彩钢夹芯板,轻钢结构件和薄型RC 砼板混合结构组成。基础为配筋砼独立柱基,钢柱为薄壁矩型方管和角钢组合桁架梁承受楼面荷载,楼承板采用 30*450*900 钢筋混凝土预制板 C25。屋面100 厚彩钢夹芯板,外墙板和隔墙板分别为 75 厚、50 厚彩钢夹芯板,构件间用抽心铆钉和自钻自钉固定,间距 3600mm。 1、 其设计为荷载值: (1)屋面:静荷载: 0.15KN/㎡ (2)屋面:活荷载: 0.2KN/㎡ (3) 雪荷载: 0.2KN/㎡ (4) 基本风压: 0.55KN/㎡ 地面粗糙度类别 B 类 (5) 楼面静荷载: 0.75KN/㎡ 楼面活荷载: 2.0KN/㎡ 2、 结构用钢,钢材强度设计值。 (1) 抗压,抗拉和抗弯值:215 N/mm 2 (2) 抗剪:125 N/ mm 2 (3) 刨平顶紧后承压:325 N/ mm 2 3、 焊缝连接强度设计值(焊接焊条均为 E43 型) (1) 对接焊缝抗压:215 N/ mm 2 (2) 对接焊缝抗拉:215 N/ mm 2 (3) 对接焊缝抗剪:125 N/ mm 2 (4) 角焊缝抗压,抗拉,抗剪:160 N/ mm 2 4、 普通螺栓(C 级)连接强度设计值。 (1) 抗拉,抗弯:170 N/ mm 2 (2) 抗剪: 130 N/ mm 2 5、 强度设计值折减系数。 (1) 单面连接单角钢:0.85 (2) 等边角钢:1.0 (3) 长边相连的不等边角钢:0.25 (4) 薄壁型钢:0.7 二、 屋面板核校。 (1) 活动房屋面板均为100 厚夹芯板,自重0.15KN/㎡ (2) 100 厚夹芯板的值:I=194cm4。I=4.9cm,w =38.8cm3,A=7.8cm2 (3) 无檩条的屋面板设计值:屋面为0.5KN/ m2 (4) 核校其弯距值:活荷载×1.4+静荷载×1.2 由(3)得出屋面板的线性荷载值为0.6KN/m →总值0.5KN/ m2×1.2m×1.4+0.15KN/㎡×1.2m×1.2≈1.05KN/m μ=ql/8 =1.05KN/m×(6.0m)/8 =4.73KN/m ∴α=μ/w =4.73KN/m/38.8c m3 =12.2KN/c m2 (α)=21.5KN/c m2>α 屋面板的弯距值符合设计值。 (5) 屋面板挠度核校: 根据《钢结构设计规范》檩条挠度取值 V 标=1/1200=3.3 cm 根据公式 V 实=(5×ql 4)/(384EI)-ql 4/(4EI) =(5×0.78KN×(6.0m)4)/(384×2.06×10 7N/c m2×194cm4)- (0.78KN×(1.2m)4)/(4×2.06×10N/c m2×194c m4) =3.19cm V 标>V 实 ∴屋面板挠度设计值合理。 ...
