径向注浆施工方案

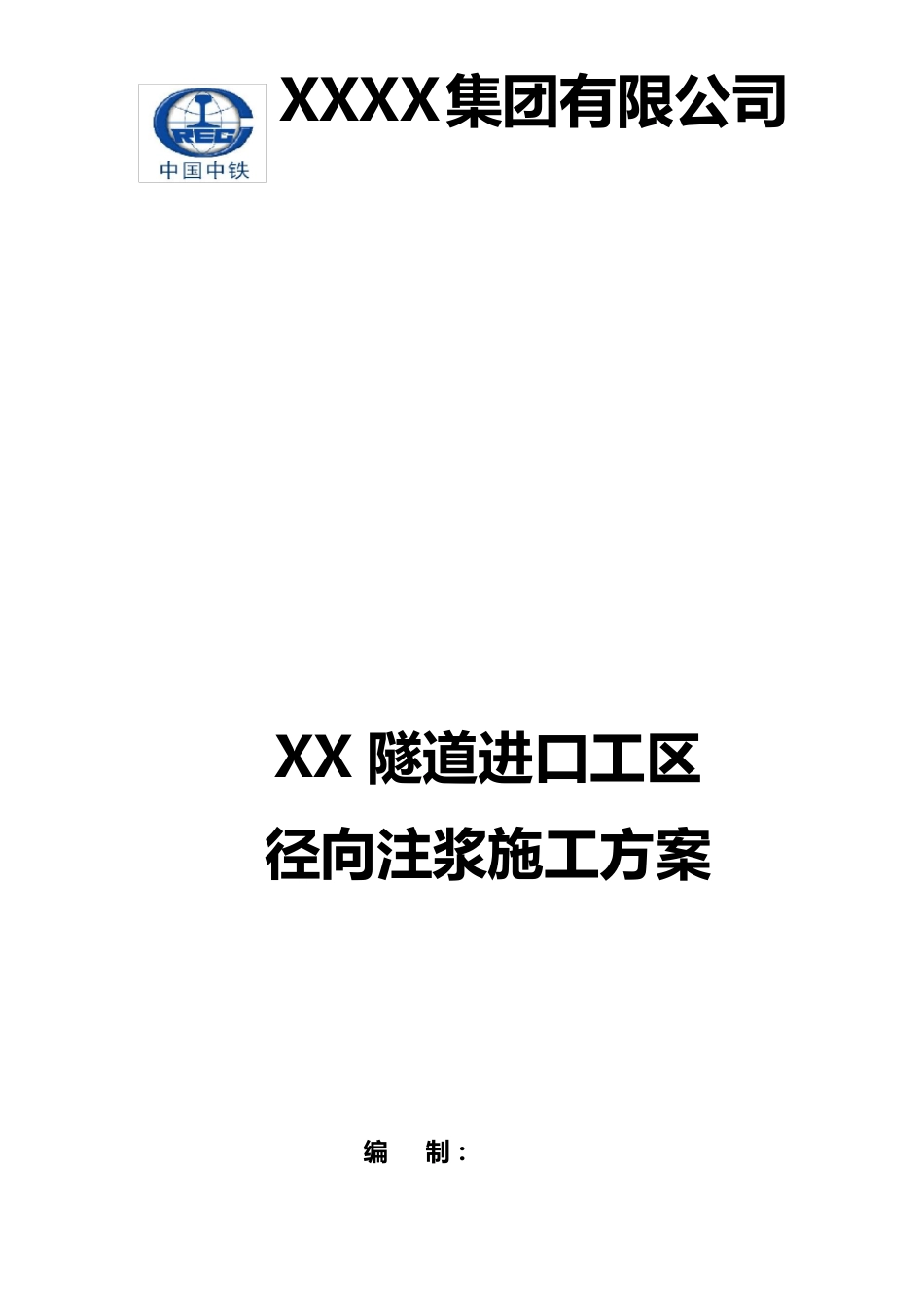

径向注浆施工方案_第1页
1/11

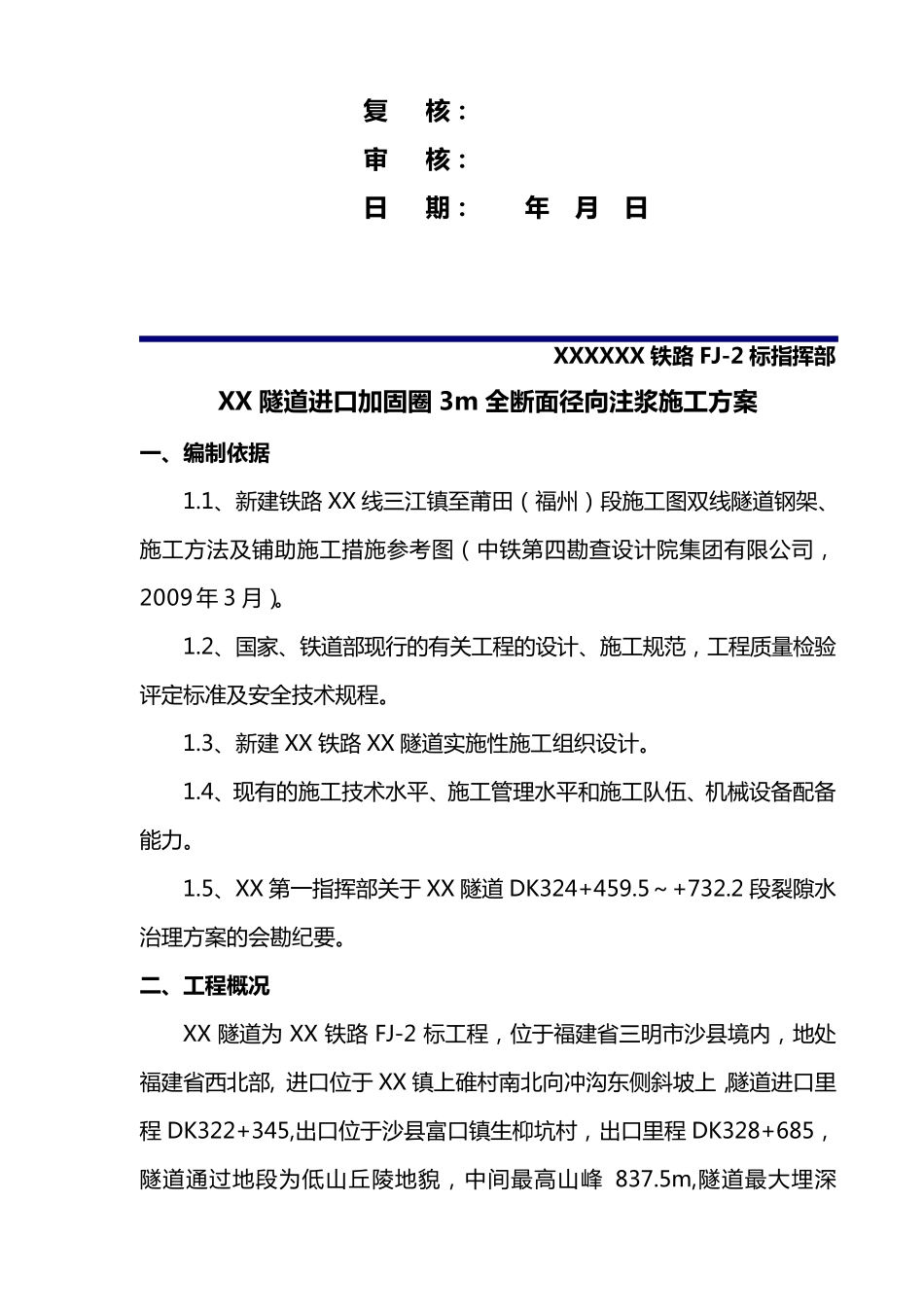

径向注浆施工方案_第2页
2/11
径向注浆施工方案_第3页
3/11
XXXX集 团 有 限 公司 XX 隧道进口工区 径向注浆施工方案 编 制: 复 核 : 审 核 : 日 期 : 年 月 日 XXXXXX 铁 路 FJ-2 标 指 挥 部 XX 隧 道 进 口 加 固 圈 3m 全 断 面 径 向 注 浆 施 工 方 案 一 、编制依据 1.1、新建铁路 XX 线三江镇至莆田(福州)段施工图双线隧道钢架、施工方法及铺助施工措施参考图(中铁第四勘查设计院集团有限公司,2009 年 3 月)。 1.2、国家、铁道部现行的有关工程的设计、施工规范,工程质量检验评定标准及安全技术规程。 1.3、新建 XX 铁路 XX 隧道实施性施工组织设计。 1.4、现有的施工技术水平、施工管理水平和施工队伍、机械设备配备能力。 1.5、XX 第一指挥部关于 XX 隧道 DK324+459.5~+732.2 段裂隙水治理方案的会勘纪要。 二、工 程概况 XX 隧道为 XX 铁路 FJ-2 标工程,位于福建省三明市沙县境内,地处福建省西北部, 进口位于 XX 镇上碓村南北向冲沟东侧斜坡上,隧道进口里程 DK322+345,出口位于沙县富口镇生枊坑村,出口里程 DK328+685,隧道通过地段为低山丘陵地貌,中间最高山峰 837.5m,隧道最大埋深548.7m。 XX 隧 道 进 口DK324+459.5~ +732.2 段 地 质 情 况 围 岩 为 为 片 麻 状 似斑 状 中 细 粒 黑 云 母 二 长 花 岗 岩 , 浅 灰 色 , 中 细 粒 结 构 , 块 状 构 造 , 弱 风 化 ,岩 石 较 坚 硬 完 整 , 洞 身 稳 定 性 好 、 层 间 裂 隙 发 育 , 属 强 富 水 段 。 DK324+459.5~ +732.2 段 沿 冲 沟 谷 及 节 理 裂 隙 发 育 , 导 水 性 较 好 。其 中DK324+459.5 ~ +474.5 段 、 DK324+571.4 ~ +574.4 段 、DK324+655.6 ~+662.9段、DK324+657.3 ~+666.5段、DK324+700.7~ +716.8 段 节 理 裂 隙 成 普 遍 淋 雨 状 滴 水 ,DK324+726.3~+732.2 段 存 在 股 状 出 水 。 经 建 设 、 设 计 、 监 理 、 施 工 四 方 现 场 会 勘 确 定 将DK324+441.3~+750.4 段 采 取 加 固 圈 3m 全 断 面 径 向 注 浆 , 按 照 “XX 隧 参 03(W)-23开挖后加 固 圈 3m 全 断 面 径 向 注 浆 设 计 图”中 V 级围 岩 一般衬砌段 参数施工 。 三 、注浆技术参数 3.1、 注 浆 孔布...
