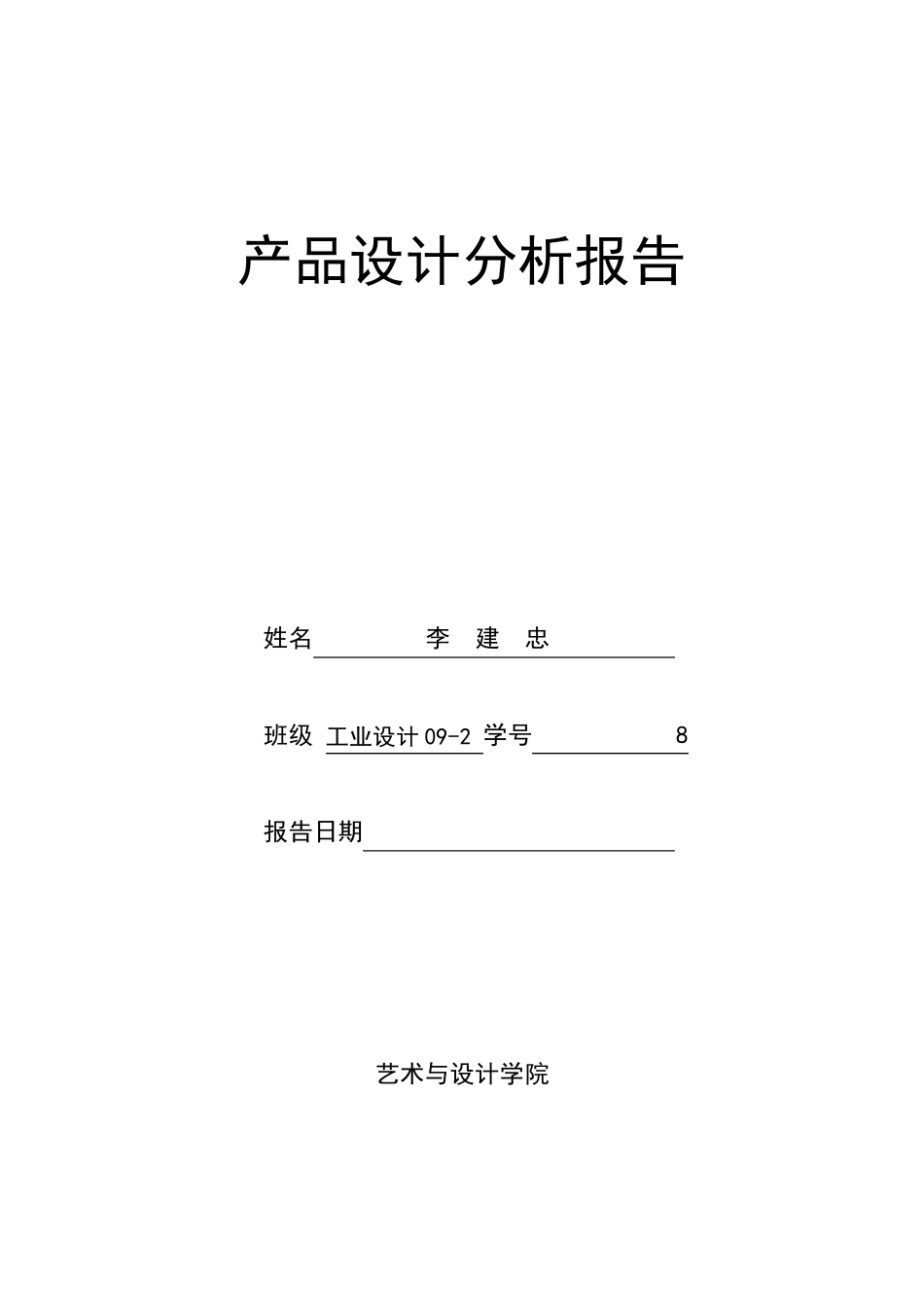

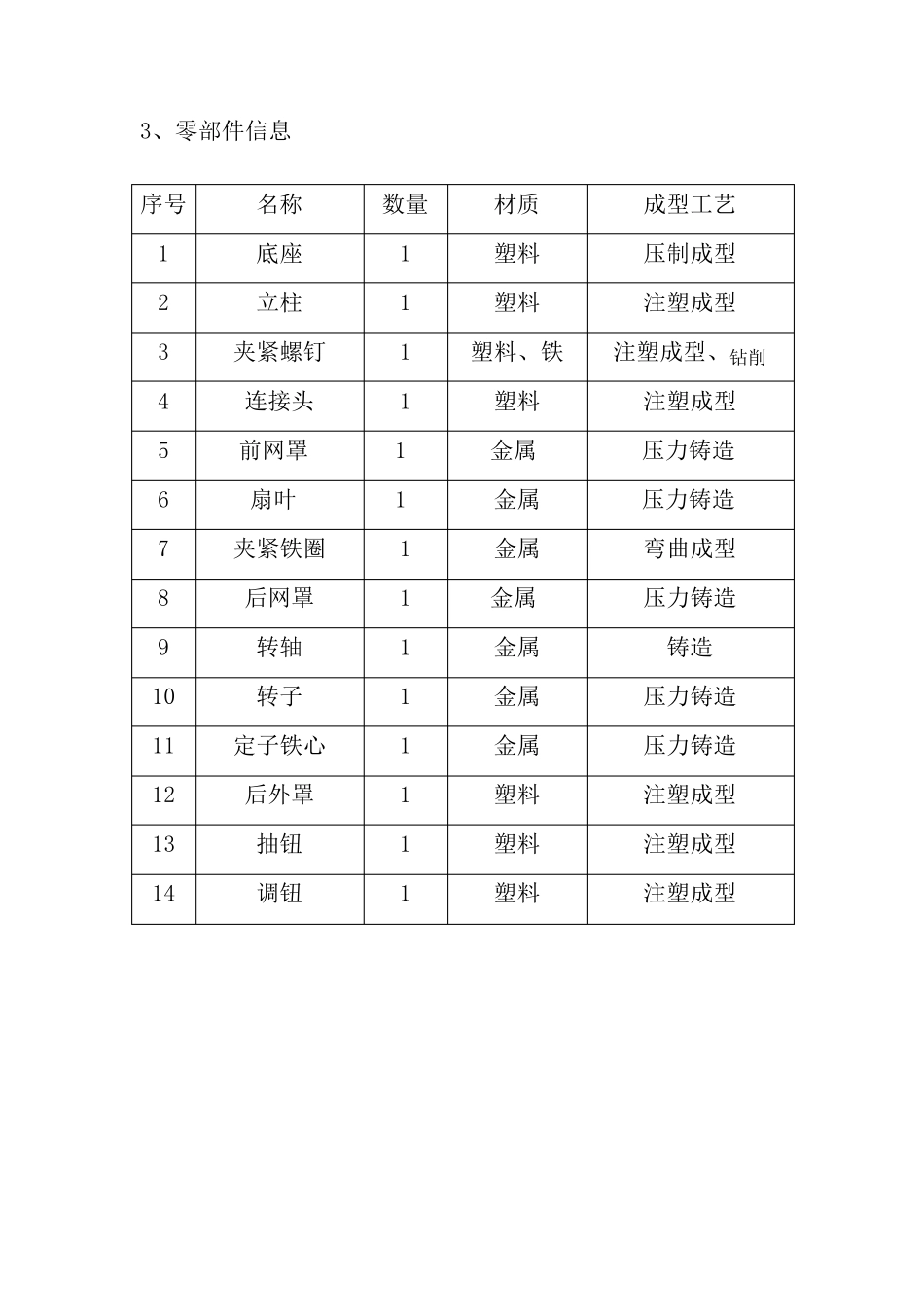

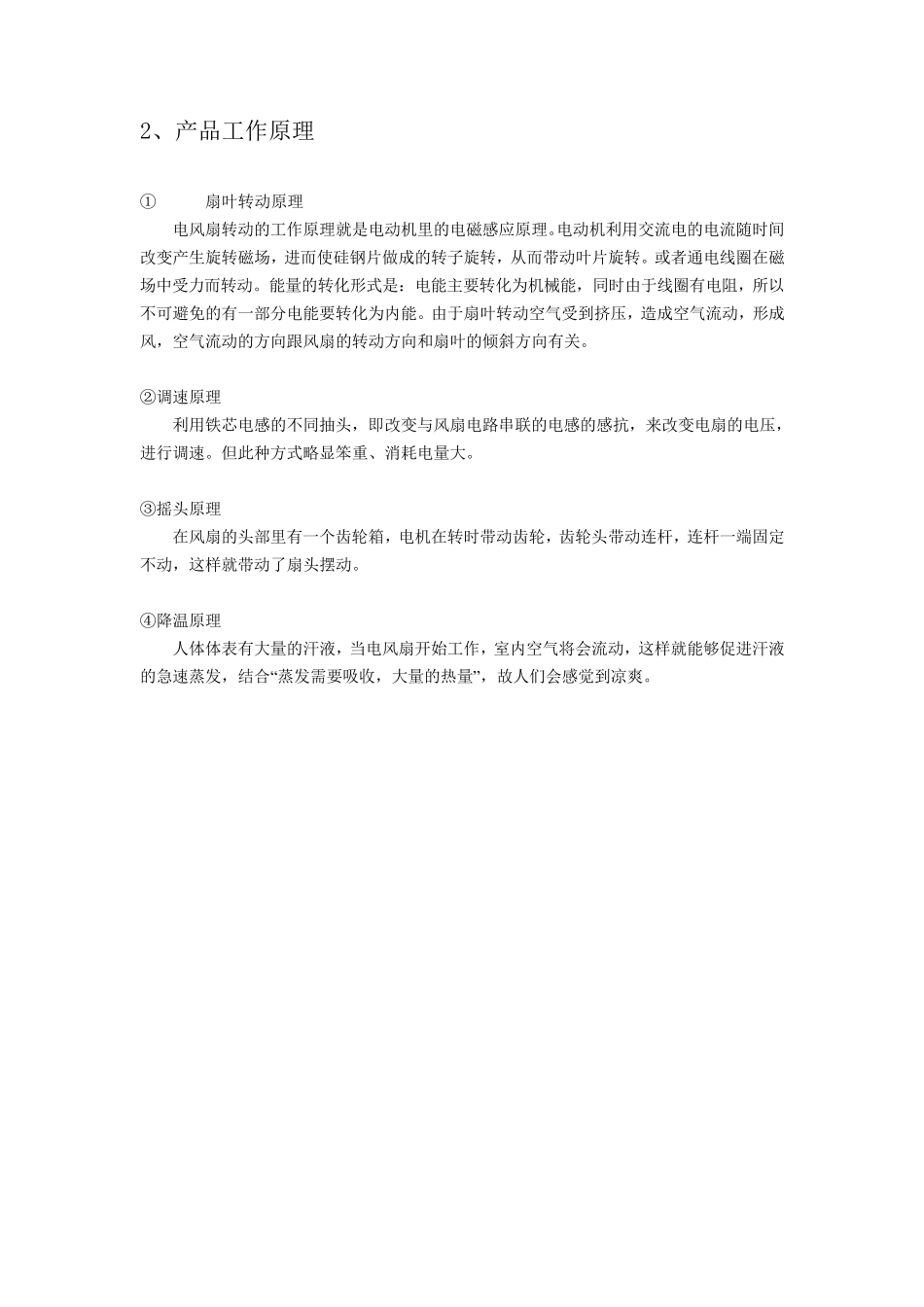

产品设计分析报告 姓名 李 建 忠 班级 工业设计09-2 学号 ******** 8 报告日期 艺术与设计学院 2、产品工作原理 ① 扇叶转动原理 电风扇转动的工作原理就是电动机里的电磁感应原理。电动机利用交流电的电流随时间改变产生旋转磁场，进而使硅钢片做成的转子旋转，从而带动叶片旋转。或者通电线圈在磁场中受力而转动。能量的转化形式是：电能主要转化为机械能，同时由于线圈有电阻，所以不可避免的有一部分电能要转化为内能。由于扇叶转动空气受到挤压，造成空气流动，形成风，空气流动的方向跟风扇的转动方向和扇叶的倾斜方向有关。 ②调速原理 利用铁芯电感的不同抽头，即改变与风扇电路串联的电感的感抗，来改变电扇的电压，进行调速。但此种方式略显笨重、消耗电量大。 ③摇头原理 在风扇的头部里有一个齿轮箱，电机在转时带动齿轮，齿轮头带动连杆，连杆一端固定不动，这样就带动了扇头摆动。 ④降温原理 人体体表有大量的汗液，当电风扇开始工作，室内空气将会流动，这样就能够促进汗液的急速蒸发，结合“蒸发需要吸收，大量的热量”，故人们 会感觉 到凉 爽 。 3、零部件信息 序号 名称 数量 材质 成型工艺 1 底座 1 塑料 压制成型 2 立柱 1 塑料 注塑成型 3 夹紧螺钉 1 塑料、铁 注塑成型、钻削 4 连接头 1 塑料 注塑成型 5 前网罩 1 金属 压力铸造 6 扇叶 1 金属 压力铸造 7 夹紧铁圈 1 金属 弯曲成型 8 后网罩 1 金属 压力铸造 9 转轴 1 金属 铸造 10 转子 1 金属 压力铸造 11 定子铁心 1 金属 压力铸造 12 后外罩 1 塑料 注塑成型 13 抽钮 1 塑料 注塑成型 14 调钮 1 塑料 注塑成型 一、 总体分析 电扇主要由扇头，风叶，网罩和控制装置等部件组成。扇头包括电动机、前后端盖和摇头送风机机构等。目前市场上热销的电风扇大都具有节能性，外观小巧、靓丽，便于搬方、移动，价格合适，风量大。但同时也存在着局限性，只能放在地上或者桌子上，不能用于悬挂等，不是很方便，还有就是由于采用带动空气流动产生风来降温，降温效果不是很明显，特别是气温较高时，且季节性强，只能在夏季使用，另外电风扇在工作时，由于扇叶和空气相互摩擦而使扇叶带上了静电，带电的物体能够吸引轻小物体的性质，从而能够吸收室内飘浮的细小灰尘造成扇叶积累灰尘，对清洁造成不便。 二、 分项分析 1、 形态分析 这次我们小组拆卸的电风扇，平常...
