微星主板开机电路检修

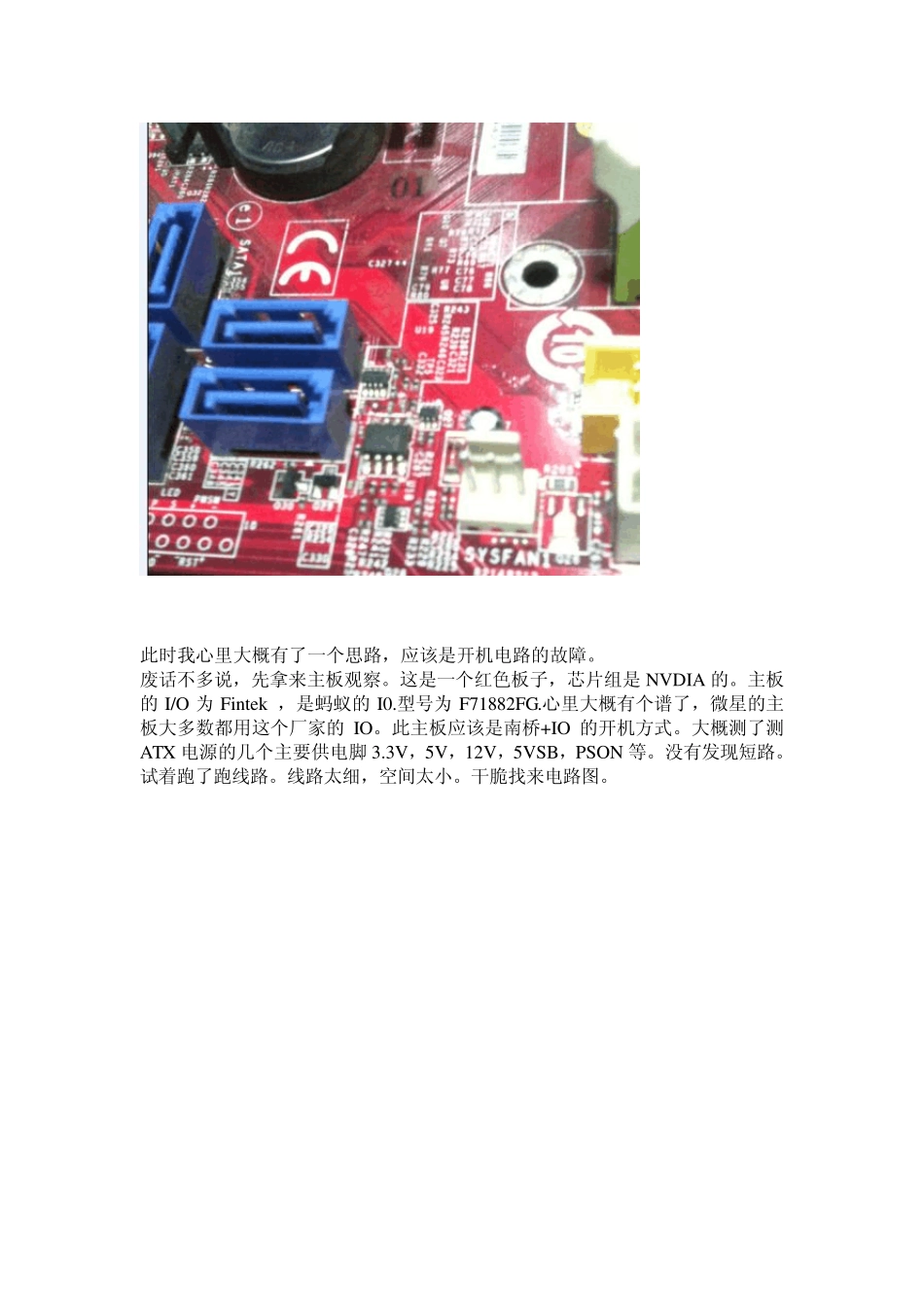

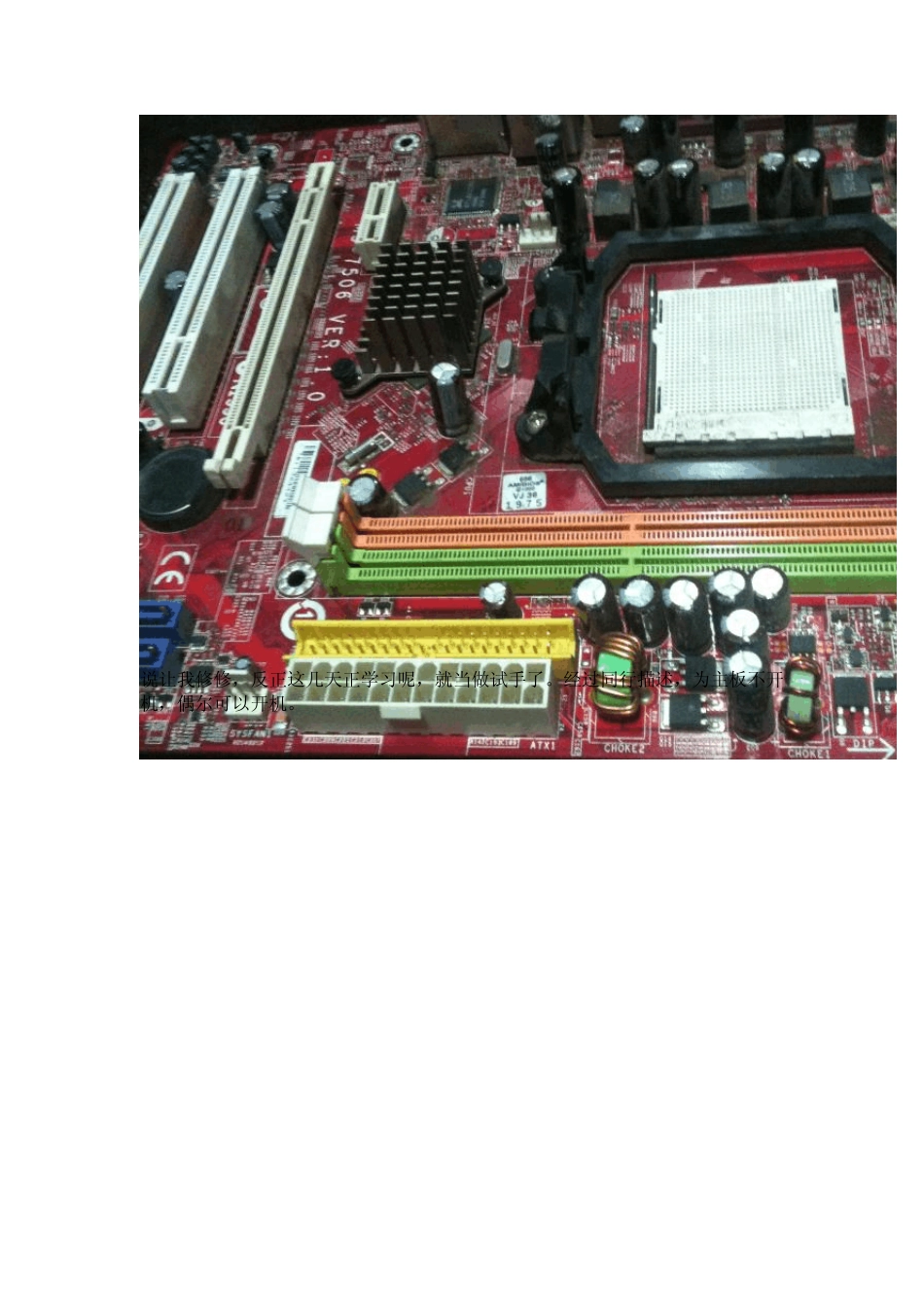

今天收到同行送来的一块主板。 主板型 号 为MS-7506 V ER ： 说让我修修，反正这几天正学习呢，就当做试手了。经过同行描述，为主板不开机，偶尔可以开机。 此时我心里大概有了一个思路，应该是开机电路的故障。 废话不多说，先拿来主板观察。这是一个红色板子，芯片组是NVDIA 的。主板的I/O 为 Fintek ，是蚂蚁的I0.型号为 F71882FG.心里大概有个谱了，微星的主板大多数都用这个厂家的IO。此主板应该是南桥+IO 的开机方式。大概测了测ATX 电源的几个主要供电脚 3.3V，5V，12V，5VSB，PSON 等。没有发现短路。试着跑了跑线路。线路太细，空间太小。干脆找来电路图。 通过上面的电路可以知道，5VSB 井R248 到达Q28 的一个引脚，于是我在主板上找到Q28，然后测它周围的R248 阻值正常，为460 欧姆。将万用表调至蜂鸣挡，它和 Q28 的第六脚相通。然后从电路图可以得知，Q28 经过R233 到达3VDUAL。这就是3.3V 待机电压的来历。这个3.3V 待机应该到I/O 的一个引脚，此引脚有 3.3V 待机电压。先不管这一路。这个3.3V 应该还到主板的开关针 PW +。 我又用万用表的二极管档，一支表笔点PW+，一支表笔在它周围找相连的电阻，找到两个相连的电阻。这两个电阻应该一头接 3.3V，一头接 I/O，看看对不对。找来电路图。 如图所示。证明我上面的分析正确。然后又测测 R304 和 R303 的阻值，经测量，阻值都正常。证明电阻没有问题。 我们先来测测 ATX5VSB 到3.3 这一段的电压，看看线路是否跑的正确。 经测量 R248 有 5V，R229 有 3.3V。这一段线路正确。然后测 PWSW+的电压为3.3V，R303 的两端有 3.3V。由此证明这一段没有问题。 PWSW+到ATX5VSB 这一条线路没有问题。 然后跑ATX5VSB 到PSON。 待机状态下测得 PSON 脚的电压为 5V。这一段也没问题。 下面就是 I/O 了。找来电路图 从图中可以看出来。PSIN#为 80 脚， SLP-S3 为 82 脚，PSON 为 83 脚。3.3VSB为 68 脚。 通过我们学过的可以知道。PSIN#在开机时候应该有一个高低高的跳变信号，3.3VSB也有高低高的跳变信号。SLP-S3 应该输出持续的 3.3V 高电平。PSON 在按下 PW+，PW-时候，应该是 5V 高电平被拉低至低电平。 好，下面我们插上 ATX电源，插上电源线。将万用表调至 20V 档，黑表笔接地，红表笔点住 PW+，然后短接 PW+,PW-。我测了，可以看到从 3.3V 到0V，松开PW+,PW-，又变回 0V。这里正常。然后又...
