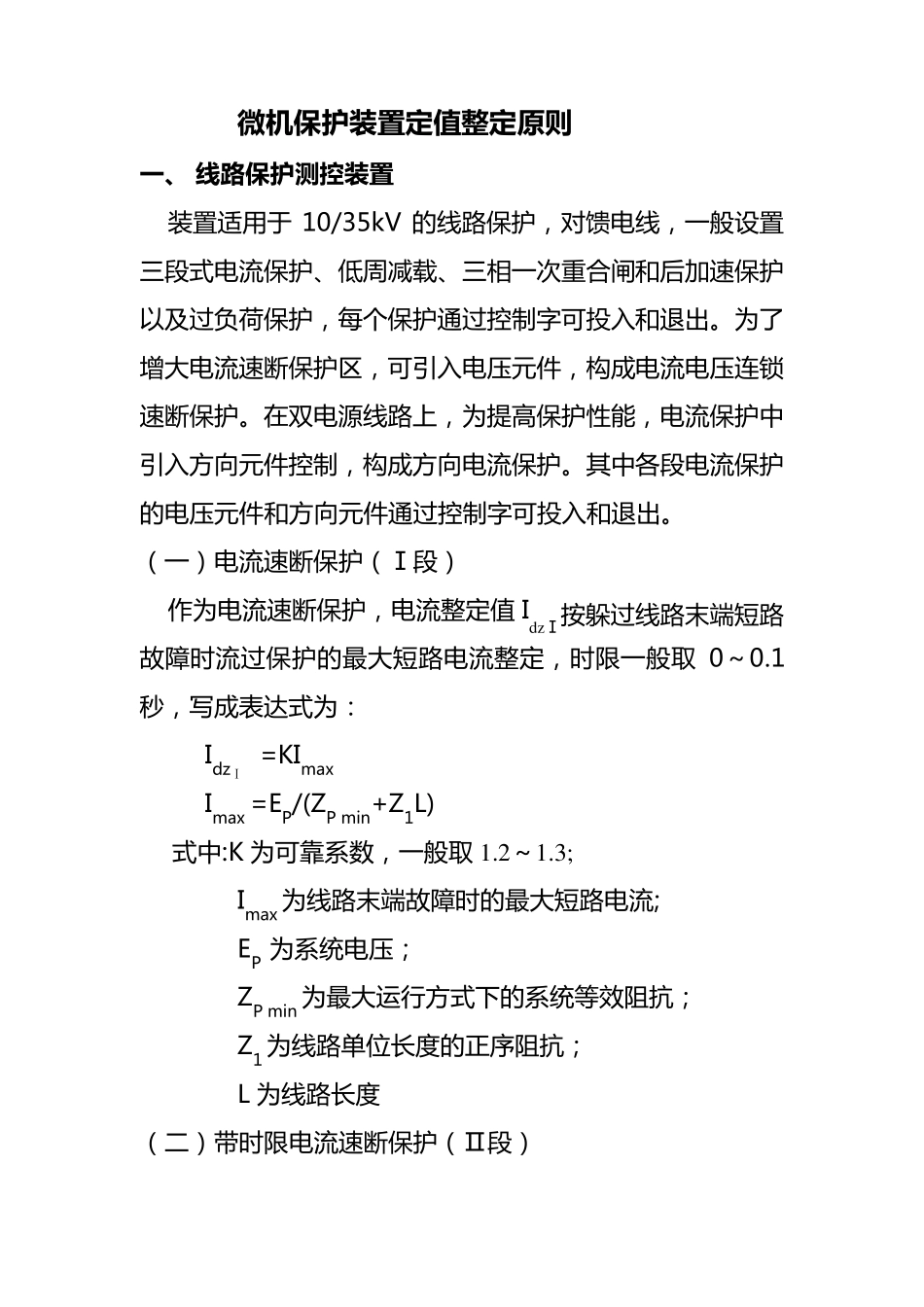

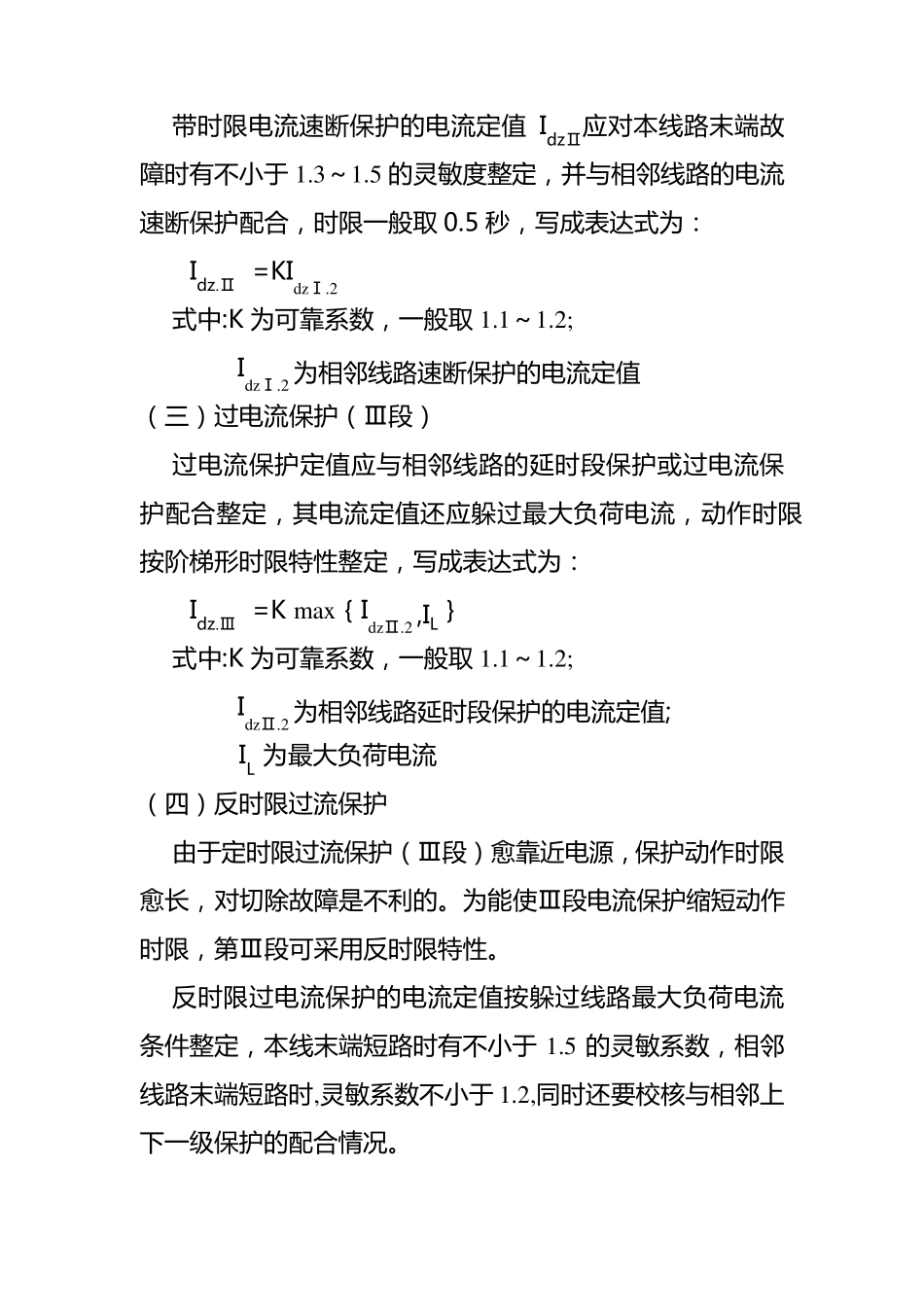

微 机 保 护 装 置 定 值 整 定 原 则 一 、 线路保 护 测控装 置 装 置 适 用 于10/35kV 的 线 路 保 护 ， 对 馈 电 线 ， 一 般 设 置三 段 式 电 流 保 护 、 低 周 减 载 、 三 相 一 次 重 合 闸 和 后 加 速 保 护以 及 过 负 荷 保 护 ， 每 个 保 护 通 过 控 制 字 可 投 入 和 退 出 。 为 了增 大 电 流 速 断 保 护 区 ， 可 引 入 电 压 元 件 ， 构 成 电 流 电 压 连 锁速 断 保 护 。 在 双 电 源 线 路 上 ， 为 提 高 保 护 性 能 ， 电 流 保 护 中引 入 方 向 元 件 控 制 ， 构 成 方 向 电 流 保 护 。 其 中 各 段 电 流 保 护的 电 压 元 件 和 方 向 元 件 通 过 控 制 字 可 投 入 和 退 出 。 （ 一 ） 电 流 速 断 保 护 （ Ⅰ段 ） 作为 电 流 速 断 保 护 ， 电 流 整定值 IdzⅠ按躲过 线 路 末端短路故障时流 过 保 护 的 最大 短路 电 流 整定， 时限一 般 取 0～0.1秒， 写成 表达式 为 ： IdzⅠ =KImax Imax =EP/(ZP min+Z1L) 式 中 :K 为 可 靠系数， 一 般 取 1.2～1.3; Imax 为 线 路 末端故障时的 最大 短路 电 流 ; EP 为 系统电 压 ； ZP min 为 最大 运行方 式 下的 系统等效阻抗； Z1 为 线 路 单位长度的 正序阻抗； L 为 线 路 长度 （ 二） 带时限电 流 速 断 保 护 （ Ⅱ段 ） 带 时 限 电 流 速 断 保 护 的 电 流 定 值IdzⅡ 应 对 本 线 路 末 端 故障 时 有 不 小 于 1.3～ 1.5 的 灵 敏 度 整 定 ， 并 与 相 邻 线 路 的 电 流速 断 保 护 配 合 ， 时 限 一 般 取 0.5 秒 ， 写 成 表 达 式 为 ： Idz.Ⅱ =KIdzⅠ.2 式 中:K 为 可靠系数， 一 般 取 1.1～ 1.2; IdzⅠ.2 为 相 邻 线 路 速 断 保 护 的 电 流 定 值 （三）过电 流 保 护 （Ⅲ段） 过电 流 保 护 定 值 应 与 相 邻 线 路 的 延时 段保 护 或过电 流 保护 配 合 整 定 ， 其电 流 定 值 还应 躲过最大负荷电 流 ， 动作时 限按阶梯形时 限 特性整 定 ， 写 成 表 达 ...
