微机原理综合实验报告

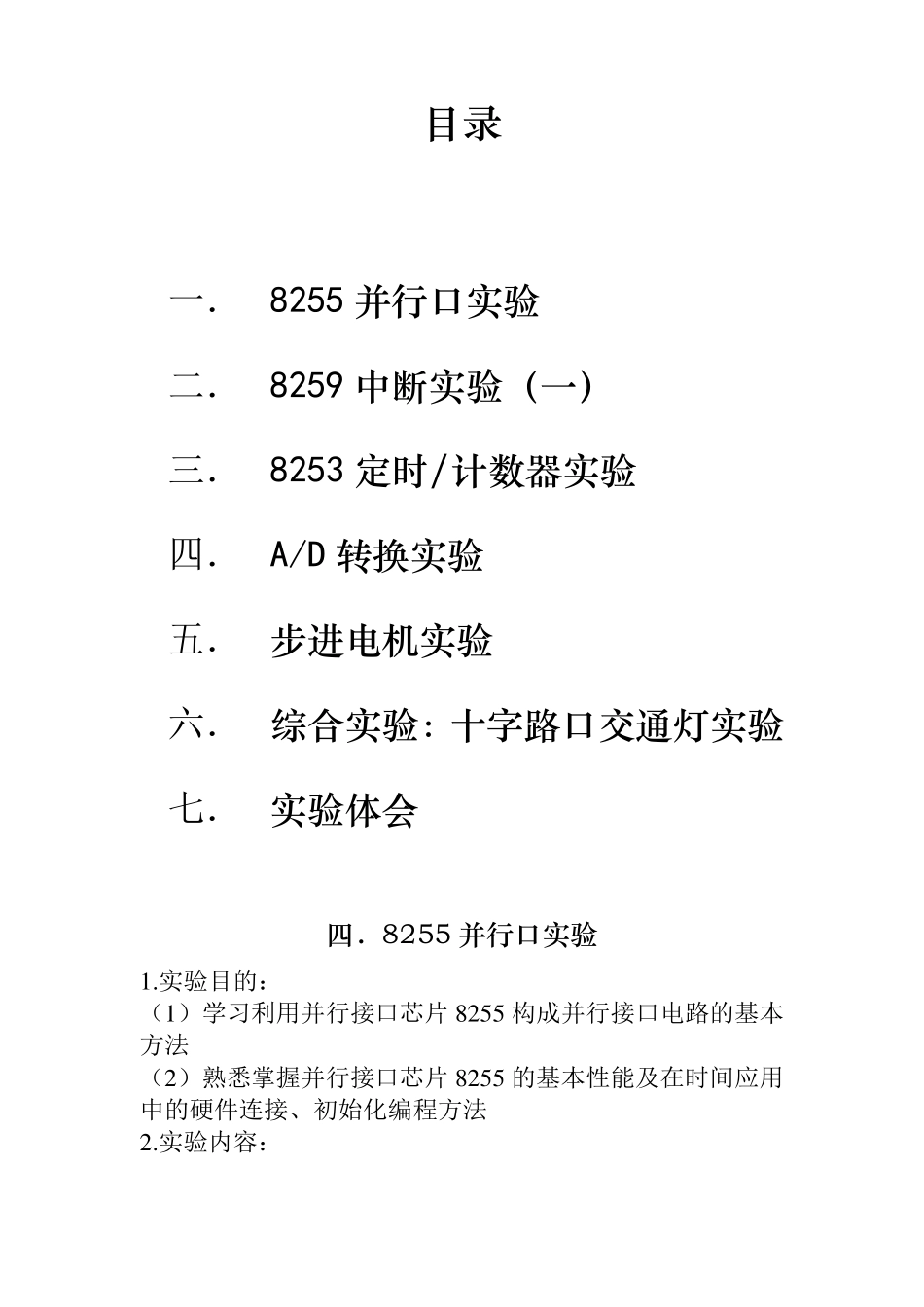

微机原理综合实验报告 目 录 一． 8255 并 行 口 实 验 二． 8259 中 断 实 验 （ 一 ） 三． 8253 定 时 /计 数 器 实 验 四． A/D 转 换 实 验 五． 步 进 电 机 实 验 六． 综 合 实 验 ： 十 字 路 口 交 通 灯 实 验 七． 实 验 体 会 四 ． 8255 并 行 口 实 验 1 .实验目的： （1 ）学习利用并行接口芯片8 2 5 5 构成并行接口电路的基本方法 （2 ）熟悉掌握并行接口芯片8 2 5 5 的基本性能及在时间应用中的硬件连接、初始化编程方法 2 .实验内容： 编写程序，使8255 的PB 口为输出口，PA 口为输入口，从PA 口将K0~K7 作为一个字节读入，在从PB 口输出这一反码字节。 3.实验程序: CODE SEGMENT ASSUME CS:CODE START: MOV DX,21BH ；8255 初始化命令字 MOV AL,90H OUT DX,AL BG: MOV DX,218H ；从PA 口读入数据 IN AL,DX XOR AL,FFH ；求反 MOV DX,219H OUT DX,AL ；从PB 口输出 JMP BG CODE ENDS END START 4.实验框图 5. 实验电路图 6.实验方法说明 通过8255 控制字设定PA 口为输入口，PB 口为数据输出口，读取PA 口的数值并通过求反指令将数据取反后，经由PB 口输出。 8259 中 断 实 验 （ 一 ） 1.实验目的： （1）了解 PC 机的中断结构及 8259 中断控制器的初始化 （2）熟悉 8259 中断控制器的工作原理和硬件连线方法 （3）了解 8259 的应用和硬件编程方法 了解 8259 中断屏蔽 2.实验内容： 编写中断实验程序，主程序使 8255 的ＰＢ口为输出口，输出0FFH，L0~L7 指示灯全亮，中断服务程序从 PB 口输出0FFH，L0~L3 亮，L4~L7 灭，并延时一段时间后返回主程序。 3.实验程序 INT0 EQU 220h INT1 EQU 221h P8255B EQU 219H P8255K EQU 21BH STACK SEGMENT STA DB 50 DUP(?) TOP EQU LENGTH STA STACK ENDS CODE SEGMENT ASSUME CS:CODE,SS:STACK START: CLI MOV AX,TOP MOV SP,AX PUSH DS MOV AX,0000H ;定义IRQ0 中断 MOV DS,AX MOV AX,OFFSET IRQ0 ADD AX,0000H MOV SI,20H MOV [SI],AX MOV AX,CS MOV SI,22H MOV [SI],AX POP DS MOV AL,13H ；对 8259 进行初始化 ICW1 MOV DX,INT0 OUT DX,AL MOV AL,8 ；对 8259 进行初始化 ICW2 MOV DX,INT1 OUT DX,AL MOV CX,0FFFFH...
