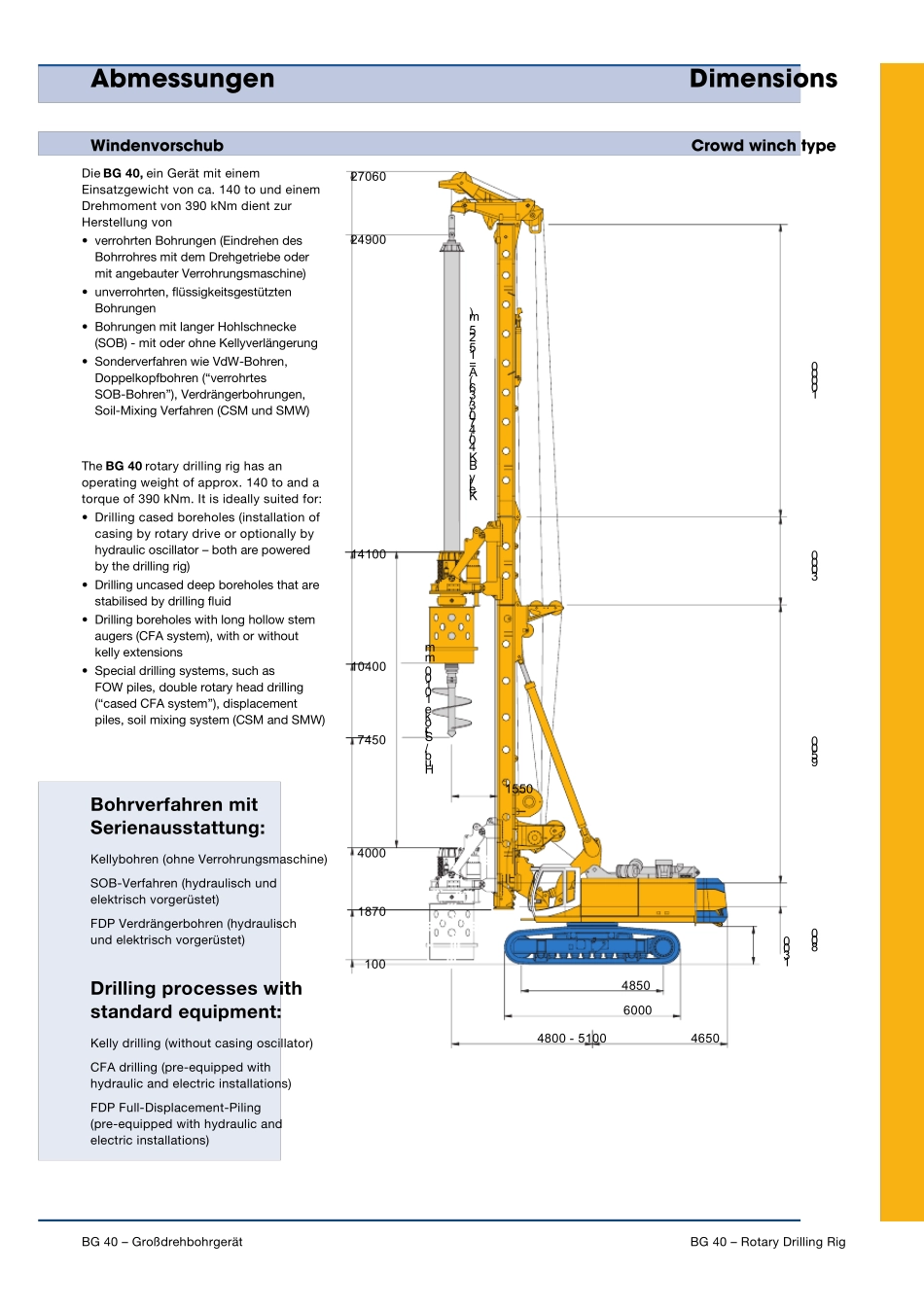

BG 40GroßdrehbohrgerätRotary Drilling RigGeräteträger BS 100 BBase Carrier BS 100 BBG 40 – GroßdrehbohrgerätBG 40 – Rotary Drilling RigDie BG 40, ein Gerät mit einemEinsatzgewicht von ca. 140 to und einemDrehmoment von 390 kNm dient zurHerstellung von• verrohrten Bohrungen (Eindrehen desBohrrohres mit dem Drehgetriebe odermit angebauter Verrohrungsmaschine)• unverrohrten, flüssigkeitsgestütztenBohrungen• Bohrungen mit langer Hohlschnecke(SOB) - mit oder ohne Kellyverlängerung• Sonderverfahren wie VdW-Bohren,Doppelkopfbohren (“verrohrtes SOB-Bohren”), Verdrängerbohrungen,Soil-Mixing Verfahren (CSM und SMW)The BG 40 rotary drilling rig has anoperating weight of approx. 140 to and atorque of 390 kNm. It is ideally suited for:• Drilling cased boreholes (installation ofcasing by rotary drive or optionally byhydraulic oscillator – both are poweredby the drilling rig)• Drilling uncased deep boreholes that arestabilised by drilling fluid• Drilling boreholes with long hollow stemaugers (CFA system), with or withoutkelly extensions• Special drilling systems, such as FOW piles, double rotary head drilling(“cased CFA system”), displacementpiles, soil mixing system (CSM and SMW)Bohrverfahren mitSerienausstattung:Kellybohren (ohne Verrohrungsmaschine)SOB-Verfahren (hydraulisch undelektrisch vorgerüstet)FDP Verdrängerbohren (hydraulischund elektrisch vorgerüstet)Drilling processes w ithstandard equipment:Kelly drilling (without casing oscillator)CFA drilling (pre-equipped withhydraulic and electric installations)FDP Full-Displacement-Piling (pre-equipped with hydraulic andelectric installations)Hub / Stroke 10100 mmKelly BK 40/470/3/36 (A= 15,25 m)1870100100003000950080013004650600048504800 - 510015504000745010400141002490027060AbmessungenDimensionsWindenvorschub...
