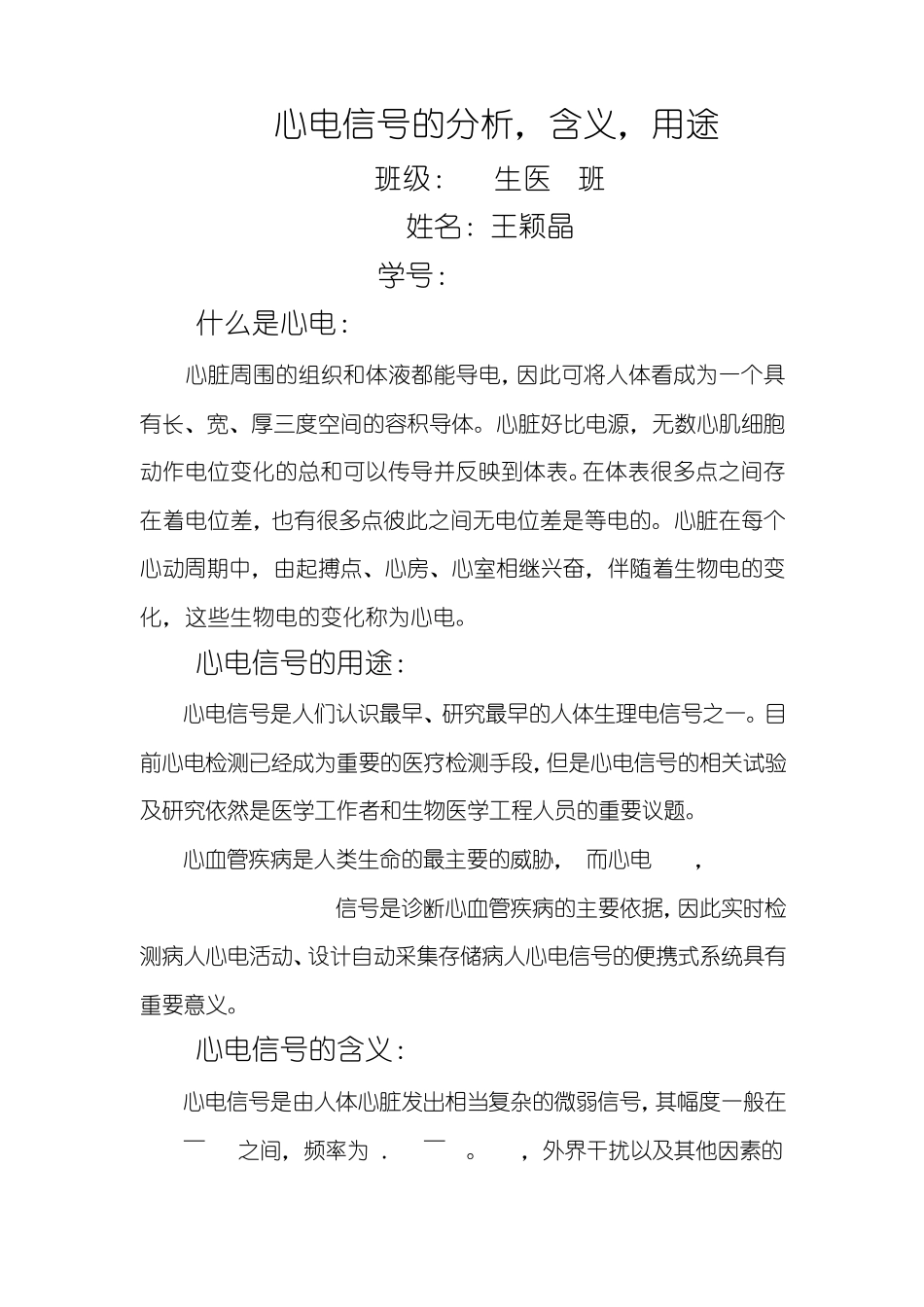

心电信号的分析,含义,用途 班级:07生医1班 姓名:王颖晶 学号:0700308108 什么是心电: 心脏周围的组织和体液都能导电,因此可将人体看成为一个具有长、宽、厚三度空间的容积导体。心脏好比电源,无数心肌细胞动作电位变化的总和可以传导并反映到体表。在体表很多点之间存在着电位差,也有很多点彼此之间无电位差是等电的。心脏在每个心动周期中,由起搏点、心房、心室相继兴奋,伴随着生物电的变化,这些生物电的变化称为心电。 心电信号的用途: 心电信号是人们认识最早、研究最早的人体生理电信号之一。目前心电检测已经成为重要的医疗检测手段,但是心电信号的相关试验及研究依然是医学工作者和生物医学工程人员的重要议题。 心血管疾病是人类生命的最主要的威胁, 而心电(ECG,electrocardiogram)信号是诊断心血管疾病的主要依据,因此实时检测病人心电活动、设计自动采集存储病人心电信号的便携式系统具有重要意义。 心电信号的含义: 心电信号是由人体心脏发出相当复杂的微弱信号,其幅度一般在1O V~5mV之间,频率为0.05~ 1。OHZ,外界干扰以及其他因素的存在使其变得更难以检测n 。心电信号采集处理系统以抑制干扰、得到较为理想状态下的心电信号为目的。在心电信号滤波和处理算法中,要频繁进行大量的数据乘、加运算。 三个特殊波段的检测: 1.QRS波的检测 QRS的特点: 其能量在心电信号中占很大的比例, 其频谱分布在中高频区 , 峰值落在10-20Hz之间, 二阶导数算法 心电信号的一阶和二阶导数的平方和作为 QRS波标记的脉冲信号, 移动平均算法 其求导平方运算和上相同, 并对求导平方数据进行移动平均, 从而突出 QRS波的特征信息, 正交滤波算法 2.R波峰点的检测 双边阈值检测法 取一个固定的阈值 Ra, t1,t2分别为 R波上升和下 降 通 过 这 个 阈 值 的 时 刻 , 则 R 基 准 点 的 位 置t=(t1+t2)/2 固定宽度检测法 选一个固定宽度, 寻找为一个R波的t1, t2, t=(t1+t2)/2, 此法不受波形幅度变动和基线漂移的影响。 3.T波的检测 T波的检出 幅度和形状, 小波变换, T波的终点 零点, 最负的斜率切线和基线的交点, 最小二乘法拟合波, 用最小二乘法在 T波后半支写率最大点附近的区域拟合一直线, 它于等电位的交点 T波的检出四种方法 技术阈值法(TH): T波与阈值水平的交点,...
