快速卷帘门控制器使用说明书

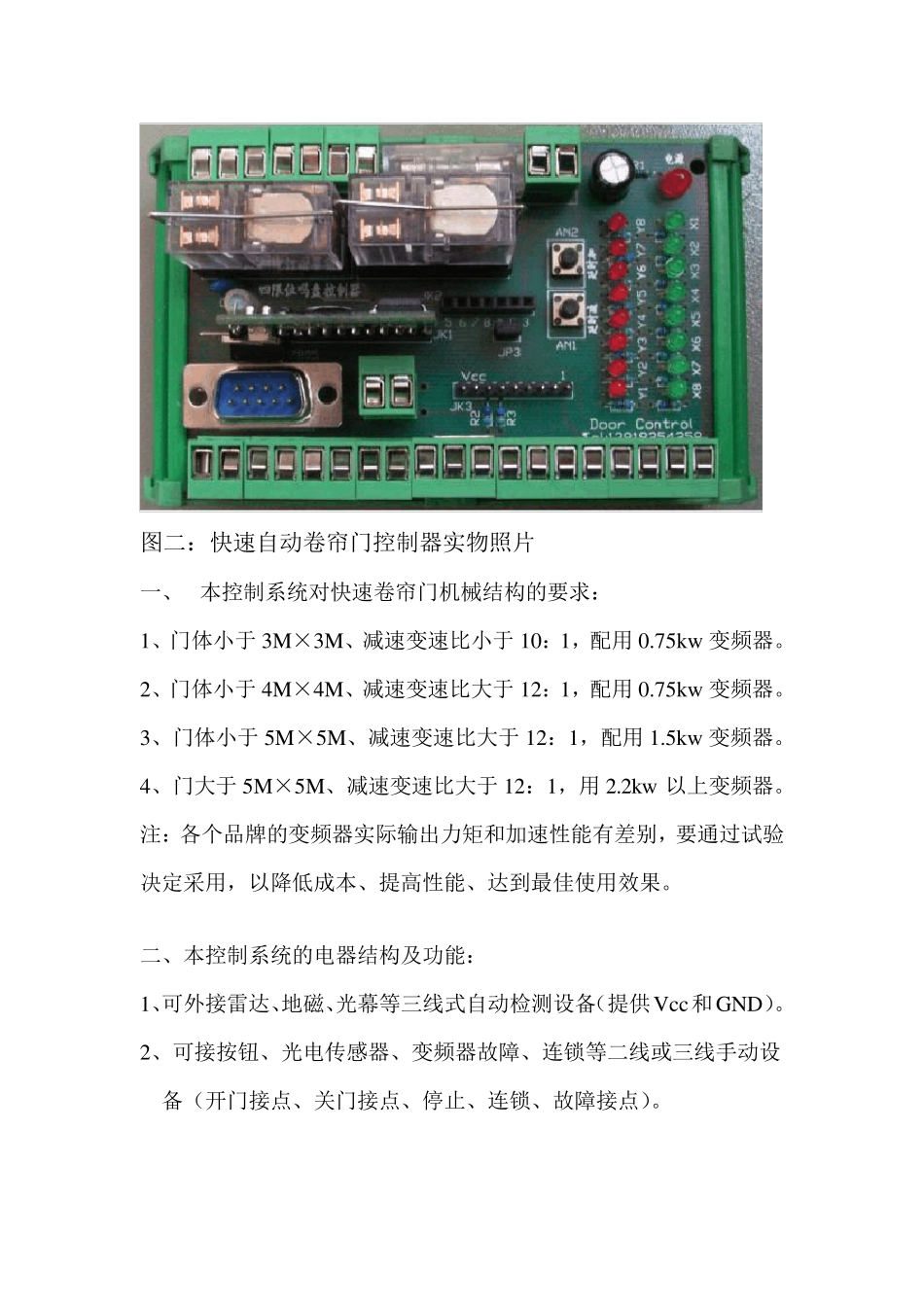

快 速 卷 帘 门 控 制 器 使 用 说 明 书 图一：快速自动卷帘门结构原理图 图二：快速自动卷帘门控制器实物照片 一、 本控制系统对快速卷帘门机械结构的要求： 1、门体小于3M×3M、减速变速比小于10：1，配用 0.75kw 变频器。 2、门体小于4M×4M、减速变速比大于12：1，配用 0.75kw 变频器。 3、门体小于5M×5M、减速变速比大于12：1，配用 1.5kw 变频器。 4、门大于5M×5M、减速变速比大于12：1，用 2.2kw 以上变频器。 注：各个品牌的变频器实际输出力矩和加速性能有差别，要通过试验决定采用，以降低成本、提高性能、达到最佳使用效果。 二、本控制系统的电器结构及功能： 1、可外接雷达、地磁、光幕等三线式自动检测设备（提供Vcc和GND）。 2、可接按钮、光电传感器、变频器故障、连锁等二线或三线手动设备（开门接点、关门接点、停止、连锁、故障接点）。 3、本控制系统必须外接漫反射式的“原点”光电传感器也可接简易磁性干簧接近开关（二者所用程序不同，注意区别）。 4、本控制系统可接四按钮、二 LED、共阴的轻触面板，也可用普通按钮、旋钮、LED 指示灯控制（可通过触摸屏设置内部参数）。 三、控制系统的元件排列： 1、本单片机 PLC 控制器、预装各类接口有少接线或不接线的优点。2、可选配进口、国产、单相或三相的各种型号小型变频器做动力。 3、选配件 24V/50W 开关电源，足够可供 PLC 和传感器共同使用。 4、可以对变频器进行段速控制（客户较难改变电机的速度和频率）。 也可以用电位器进行模拟量调节（客户可以随便调节变频速度） 四、本控制系统的安装与接线、附件、功能和使用、调试方法： 1、 本控制系统在初次调试时可用松下电工的GT01 触摸屏（选件）调试，也可在购买时申明性能要求后由供方预先设置好。 2、 本控制系统在现 场 可用小型按钮调试盒 （选件）方便地 调试。 ☆ ：本机用快 速接插 件来 连 接输 入 、输 出 设备 ，具 有接线简单、快 捷 ，与面板、变频器都 有排针 插 件，另 有 DB9 多 功能插 座 可接触摸屏、简易定 位调试器、编 程电缆 等 外部设备 （接插 件名 称 和功能）： 1、继 电器连 动输 出 ：功率大 ，可直 接与门 、风 机、传送 带 等 设备 连 动。作 为 双门 连 动时A 门 的NO 接B 门 的NC、B 门 的NO 接A 门 的NC，双 机的GND 直 接连 通。 2、故 障 输 入 接...
