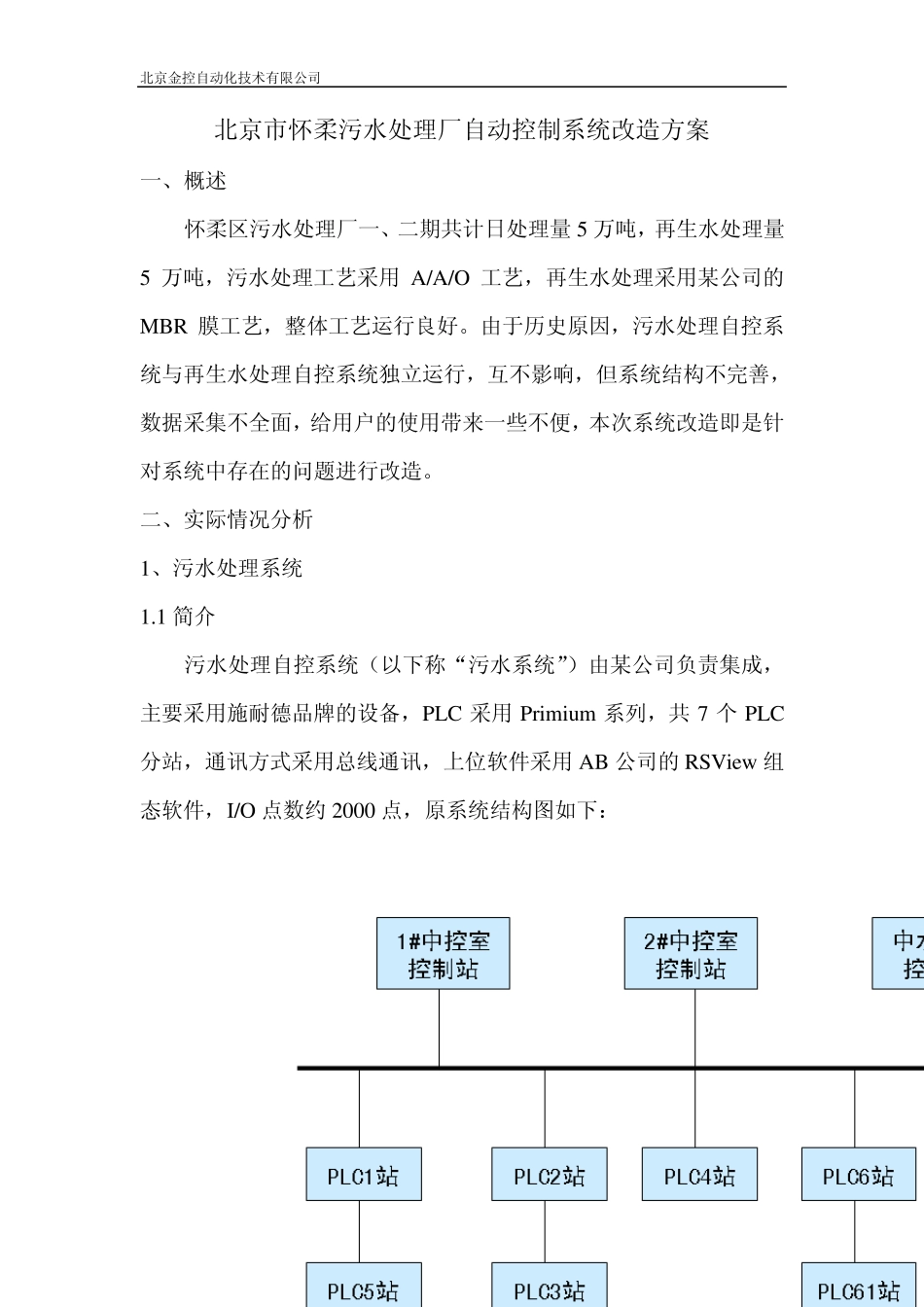

北京金控自动化技术有限公司 北京市怀柔污水处理厂自动控制系统改造方案 一、概述 怀柔区污水处理厂一、二期共计日处理量5 万吨,再生水处理量5 万吨,污水处理工艺采用A/A/O 工艺,再生水处理采用某公司的MBR 膜工艺,整体工艺运行良好。由于历史原因,污水处理自控系统与再生水处理自控系统独立运行,互不影响,但系统结构不完善,数据采集不全面,给用户的使用带来一些不便,本次系统改造即是针对系统中存在的问题进行改造。 二、实际情况分析 1、污水处理系统 1.1 简介 污水处理自控系统(以下称“污水系统”)由某公司负责集成,主要采用施耐德品牌的设备,PLC 采用Primium 系列,共7 个 PLC分站,通讯方式采用总线通讯,上位软件采用AB 公司的RSView 组态软件,I/O 点数约 2000 点,原系统结构图如下: 北京金控自动化技术有限公司 1.2 系统存在的问题 (1)通讯方式落后 由于污水系统建立较早,采用了较早的 CANo p en 总线通讯方式。该方式相比于施耐德公司 MODBUS TCP/IP 以太网方式具有通讯速度慢、可靠性低、拓扑结构落后等缺点。特别需要注意的是,作为总线通讯的主干线路,如果发生断路,则该断点之后的总线通路上的所有数据将无法与主站进行通讯,主站将无法对这部分子站中的设备进行监测和控制,直接影响到正常生产。 (2)PLC 与上位软件不配套 PLC 采用了法国施耐德公司的产品,上位软件采用了美国罗克韦尔公司的产品,就使得他们的通讯不能采用任何一方的特有方式,不利于两种产品之间的稳定通讯,不利于日后的扩展。 2、再生水系统 2.1 简介 再生水 MBR 处理自控系统(以下称“MBR 系统”)由某公司负责集成,主要采用西门子品牌的设备,PLC 采用 S7-300 系列,共 3个 PLC 分站,采用 TCP/IP 光纤以太网通讯方式,上位软件采用 Win cc组态软件,I/O 点数约 1000 点,原系统结构图如下: 北京金控自动化技术有限公司 2.2 系统存在的问题 (1)数据采集不完善 MBR 系统没有将现场的所有设备信号采集到上位监控系统中,因此,对一些重要设备的监控不及时、不准确,数据不完善,并且不能实现远程控制,操作不方便,给运营管理人员造成工作上的不便。 (2)网络拓扑结构不合理 MBR 系统采用了光纤以太网方式进行通讯,网络拓扑结构采用了星型连接,虽然问题没有污水系统的严重,但是,如果中控室与现场通讯的主光纤断路的话,中心控制室就无法与现场PLC 进行通...
