怎么样阅读地质图

怎么样阅读地质图_第1页
1/7

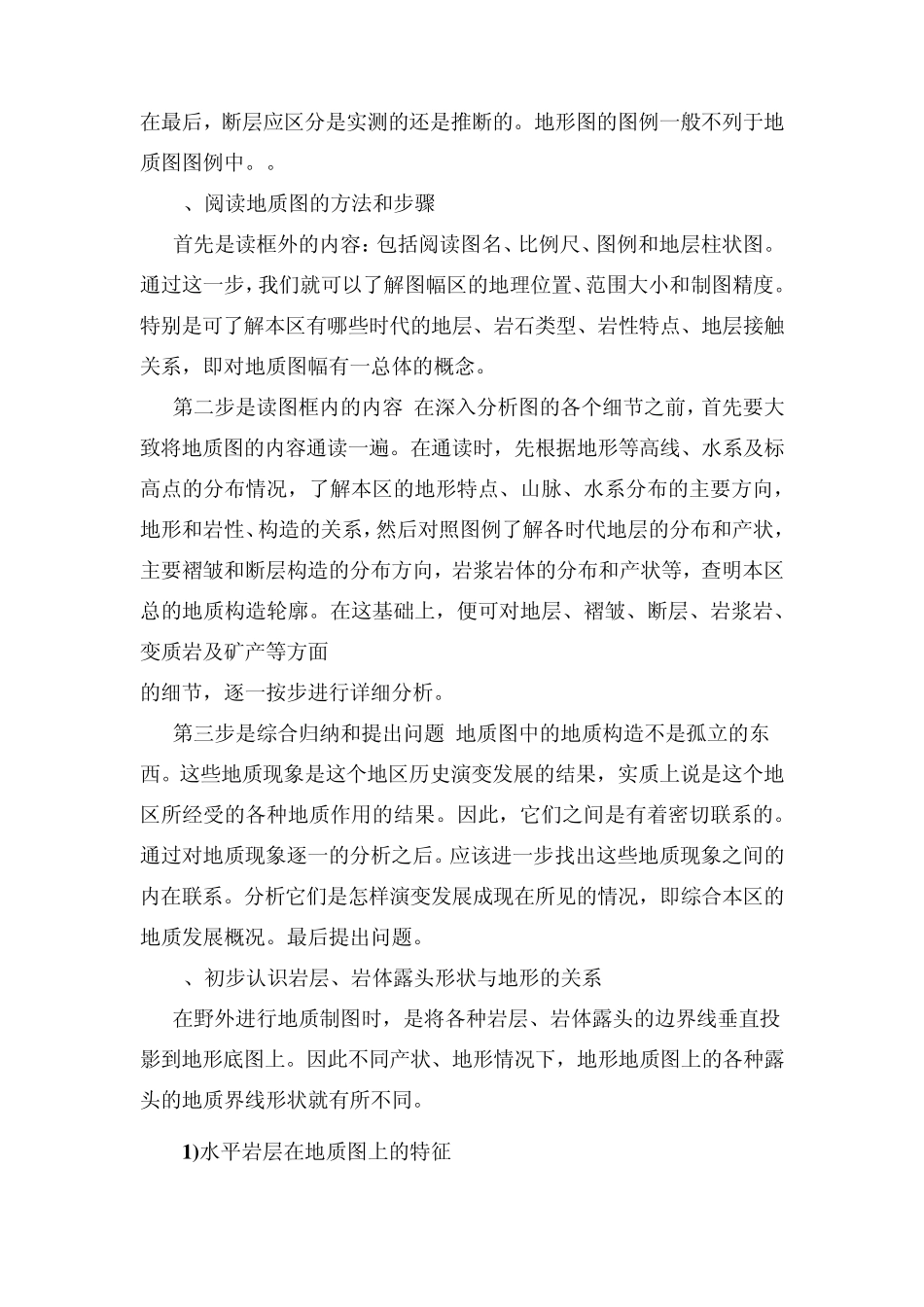

怎么样阅读地质图_第2页
2/7

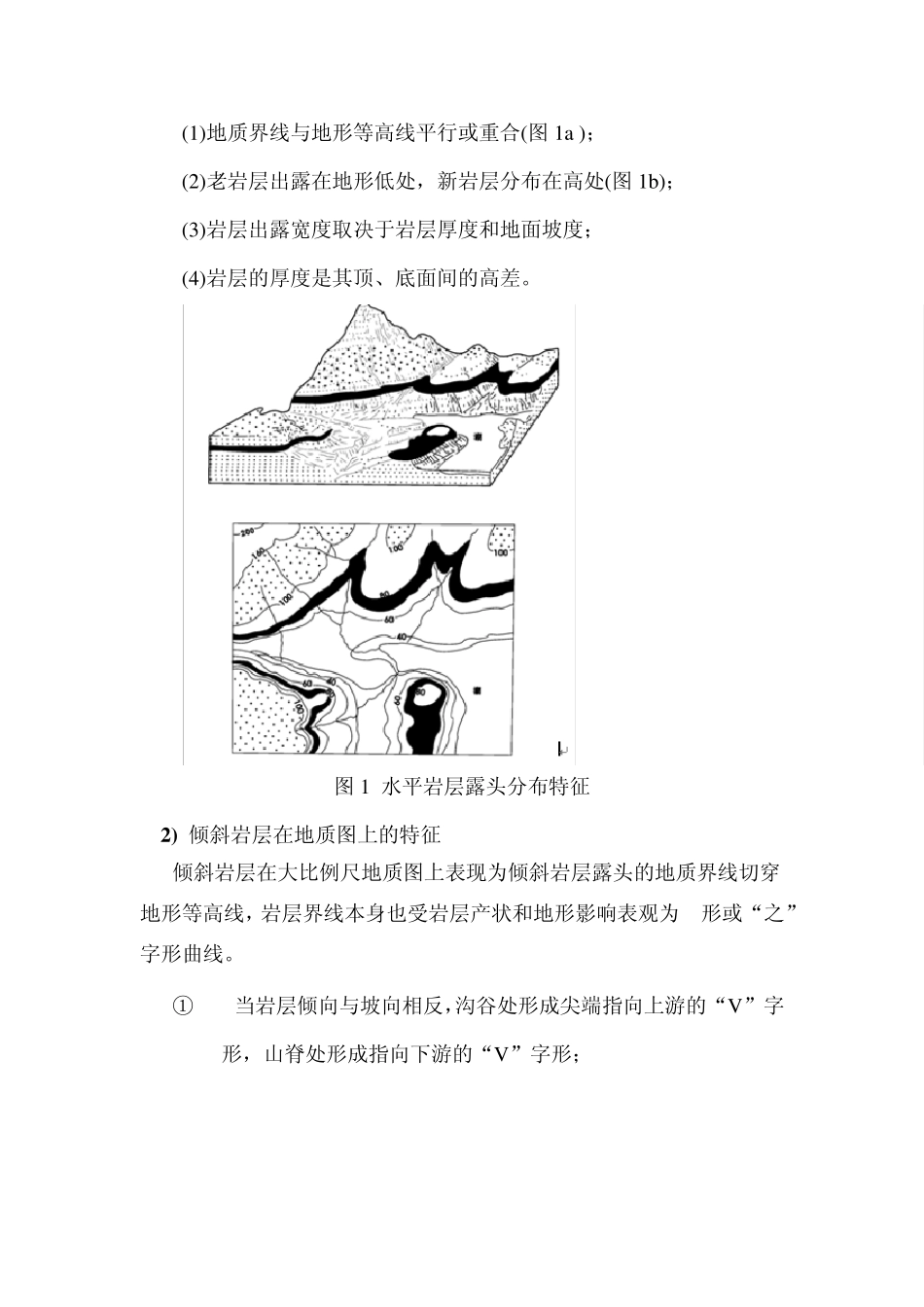

怎么样阅读地质图_第3页
3/7
一、地质图的概念及图式规格 地质图是一种将出露在地表的地质构造现象按比例投影到平面图,通常带有地形等高线的地形图上,并用规定的符号、色谱、花纹予以表示的图件。 地质图的编制,首先必须是通过野外现场观察,对区内地层、岩石、岩浆活动、变质作用和构造变动等情况进行综合调查研究。再以规定的线条把各种地质界线,包括地层界线、岩体界线、断层线、不整合界线等勾划出来,把岩层和断层等的产状标记上去,对各时代地层和各类型岩浆岩涂以各种统一规定的颜色,对各种岩相(岩浆岩、变质岩)和蚀变、矿化现象加以各种规定的符号、花纹。 地质图不仅反映野外各种地表地质现象,还将区内地层、岩石、构造和矿产等方面形成、发展的一定时间、空间规律反映出来,包括能反映地下一定深度的地质构造。因此,地质图是帮助我们认识自然、改造自然的一种重要而最基本的地质资料。 一幅地质图应有图名、比例尺、图例、测制单位和测制日期。 图名表明图幅所在地区和类型。如《嵩山地区地质图》。 比例尺包括数字比例尺与线条比例尺,数字比例尺用分数表示图上长度与实地长度的比例,如 1:1000表示图上 1cm相当实地 1000cm即10m)。分子规定用 1,因此,分母愈大,表明图缩得愈厉害。线条比例尺是在图上绘一直线如尺状,在该直线上截取若干段、每段标出所代的实地长度米或公里。比例尺一般放在图名下或图框下方正中位置。 图例表示地质现象的各种色谱。花纹和符号的说明,通常放在图的右方或下方。地质图例的安排以上到下由新到老,如横排则一般由左向右从新到老。确定时代的喷出岩、变质岩可按其时代排列在地层图例相应的位置上。岩浆岩体图例放在地层图例之后,按由新到老排列,或按酸性到基性的顺序排列。构造图例,如地质界线、断层、岩层产状等排在最后,断层应区分是实测的还是推断的。地形图的图例一般不列于地质图图例中。。 2、阅读地质图的方法和步骤 首先是读框外的内容:包括阅读图名、比例尺、图例和地层柱状图。通过这一步,我们就可以了解图幅区的地理位置、范围大小和制图精度。特别是可了解本区有哪些时代的地层、岩石类型、岩性特点、地层接触关系,即对地质图幅有一总体的概念。 第二步是读图框内的内容 在深入分析图的各个细节之前,首先要大致将地质图的内容通读一遍。在通读时,先根据地形等高线、水系及标高点的分布情况,了解本区的地形特点、山脉、水系分布的主要方向,地形和岩性、构造的关系,然后对照图例了解...
