怎样使用HART375对3051系列压力变送器进行组态

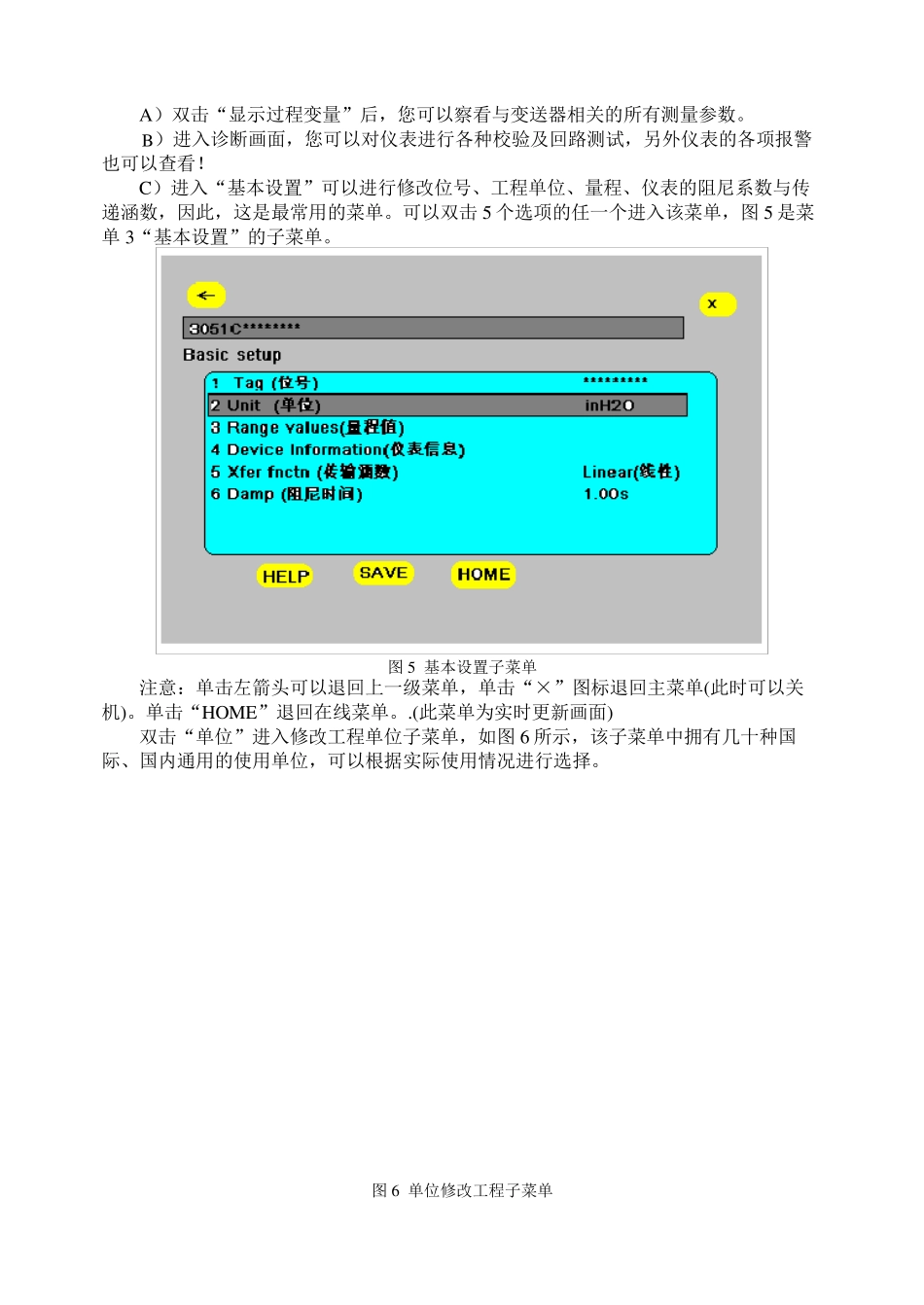

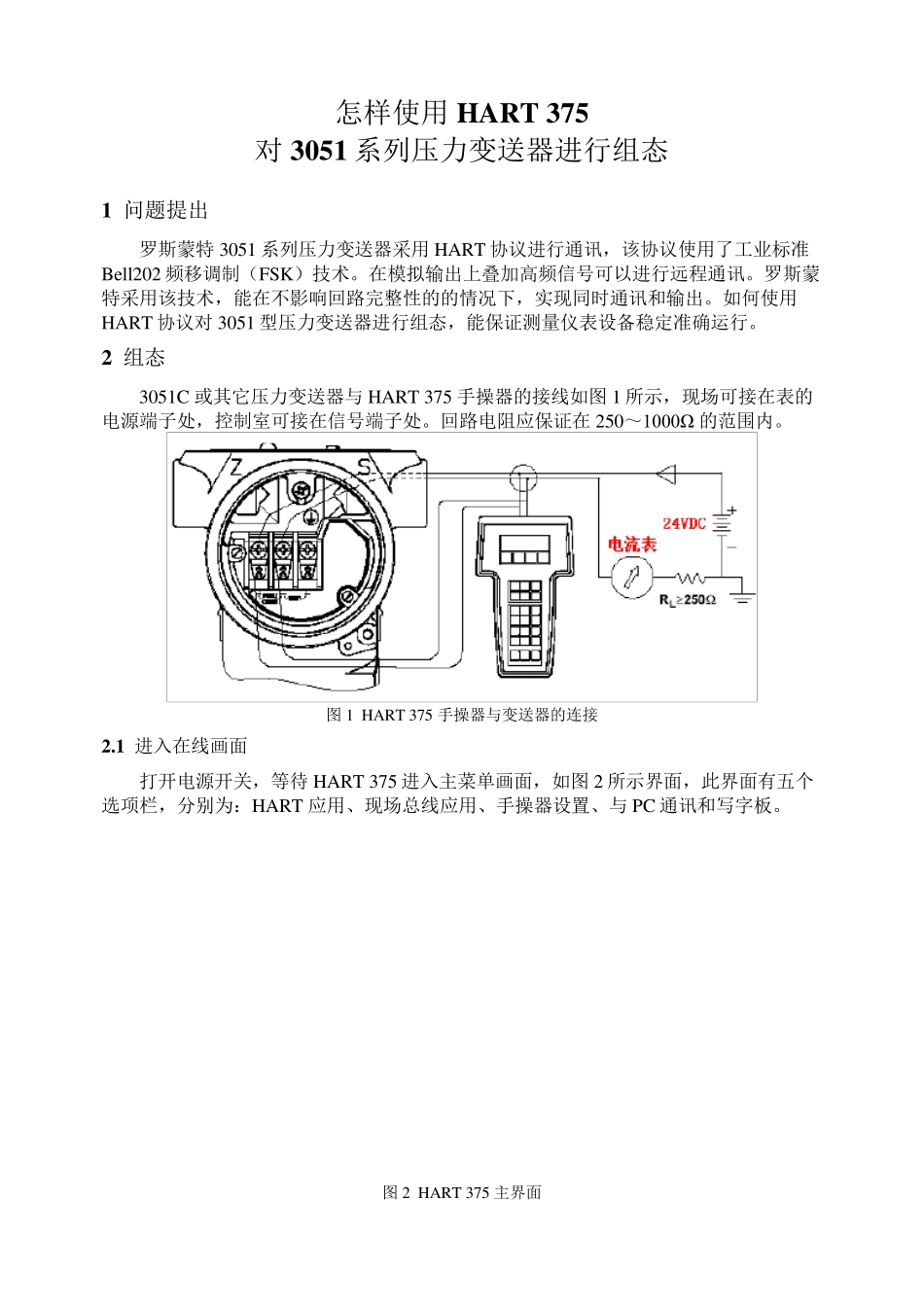

怎样使用 HART 375 对 3051 系列压力变送器进行组态 1 问题提出 罗斯蒙特 3051 系列压力变送器采用 HART 协议进行通讯，该协议使用了工业标准Bell202 频移调制（FSK）技术。在模拟输出上叠加高频信号可以进行远程通讯。罗斯蒙特采用该技术，能在不影响回路完整性的的情况下，实现同时通讯和输出。如何使用HART 协议对 3051 型压力变送器进行组态，能保证测量仪表设备稳定准确运行。 2 组态 3051C 或其它压力变送器与 HART 375 手操器的接线如图 1 所示，现场可接在表的电源端子处，控制室可接在信号端子处。回路电阻应保证在 250～1000Ω 的范围内。 图 1 HART 375 手操器与变送器的连接 2.1 进入在线画面 打开电源开关，等待 HART 375 进入主菜单画面，如图 2 所示界面，此界面有五个选项栏，分别为：HART 应用、现场总线应用、手操器设置、与 PC 通讯和写字板。 图 2 HART 375 主界面 使用光标笔双击“HART 应用栏”，如果手操器与变送器通讯正常，则画面应转入在线画面，如图 3 所示界面，这个界面会显示在线变送器的各个实时参数，比如实时的过程变量值、电流输出值、量程上限与下限值，其中最重要的是仪表设置这个选项，他是变送器能够进行组态的关键菜单。 图 3 与变送器连接在线画面 2 .2 组态过程 在变送器与手操器通讯正常的情况下，可以双击“仪表设置”菜单即可进入变送器的组态菜单，仪表组态画面有 5 个选项，如图 4 所示显示界面。 图 4 仪表设置菜单选项 A）双击“显示过程变量”后，您可以察看与变送器相关的所有测量参数。 B）进入诊断画面，您可以对仪表进行各种校验及回路测试，另外仪表的各项报警也可以查看！ C）进入“基本设置”可以进行修改位号、工程单位、量程、仪表的阻尼系数与传递涵数，因此，这是最常用的菜单。可以双击5 个选项的任一个进入该菜单，图5 是菜单3“基本设置”的子菜单。 图5 基本设置子菜单 注意：单击左箭头可以退回上一级菜单，单击“×”图标退回主菜单(此时可以关机)。单击“HOME”退回在线菜单。.(此菜单为实时更新画面) 双击“单位”进入修改工程单位子菜单，如图6 所示，该子菜单中拥有几十种国际、国内通用的使用单位，可以根据实际使用情况进行选择。 图6 单位修改工程子菜单 使用光笔单击所选定的单位，然后单击“ENTER”，这时候会出现一个提示，告诉你当前过程变量在该选定单位尚未发送至变送器之前仍然...
