思科交换机+vrrp+mstp配置实例

思科交换机+vrrp+mstp配置实例_第1页
1/22
思科交换机+vrrp+mstp配置实例_第2页
2/22
思科交换机+vrrp+mstp配置实例_第3页
3/22

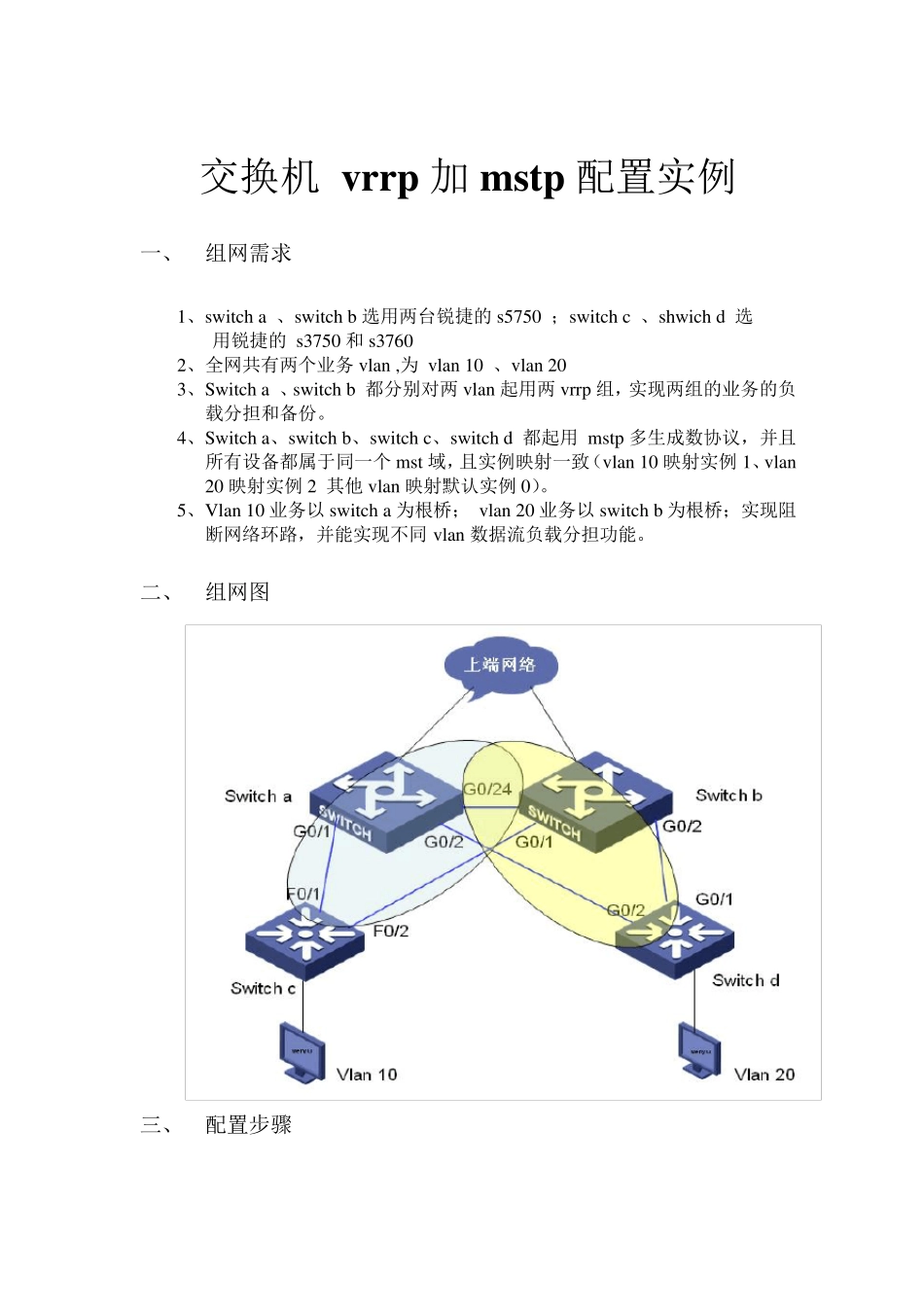

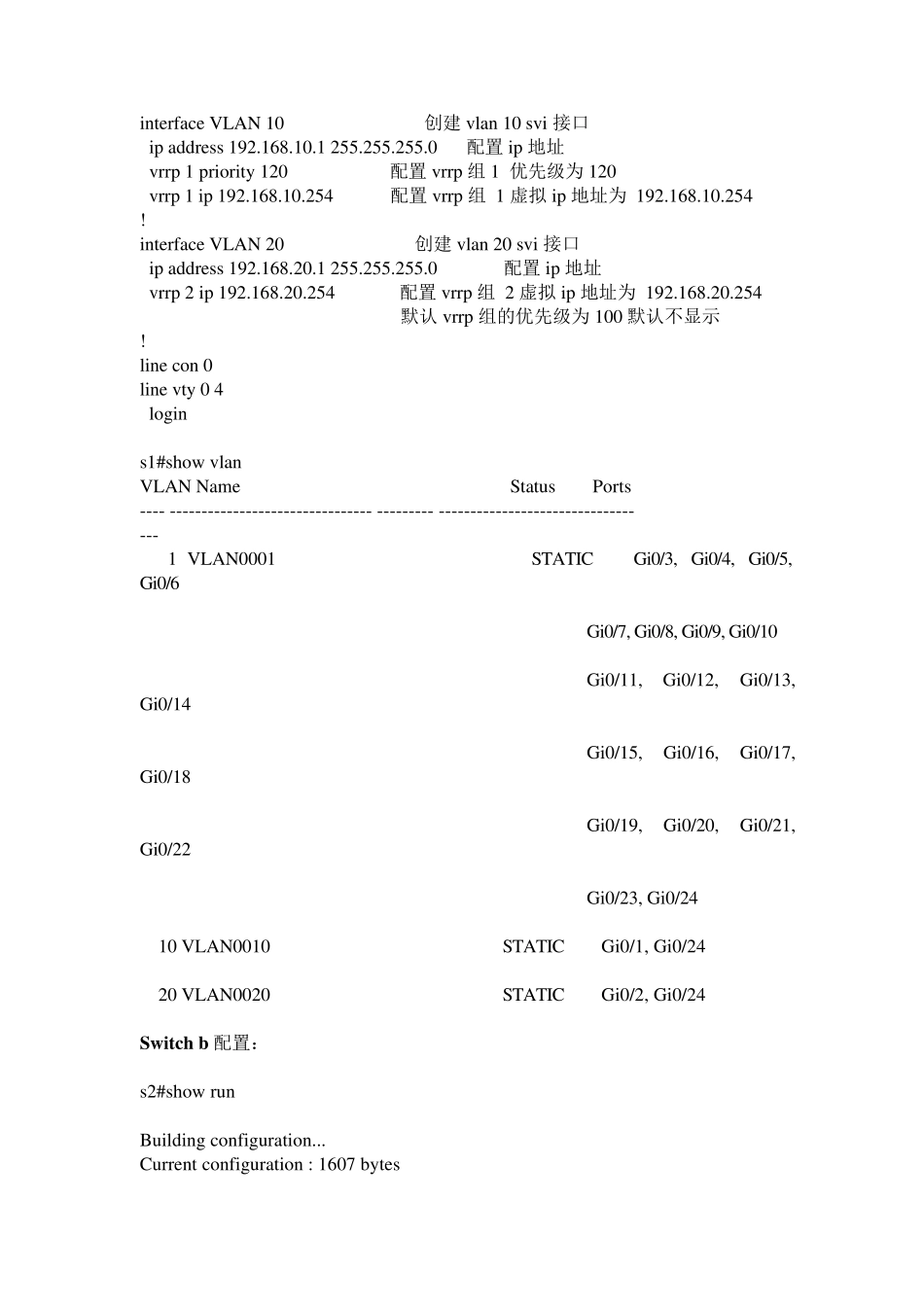

交换机 v rrp 加mstp 配置实例 一、 组网需求 1、sw itch a 、sw itch b 选用两台锐捷的 s5750 ;sw itch c 、shw ich d 选 用锐捷的 s3750 和 s3760 2、全网共有两个业务 vlan ,为 vlan 10 、vlan 20 3、Sw itch a 、sw itch b 都分别对两 vlan 起用两 vrrp 组,实现两组的业务的负载分担和备份。 4、Sw itch a、sw itch b、sw itch c、sw itch d 都起用 mstp 多生成数协议,并且所有设备都属于同一个 mst 域,且实例映射一致(vlan 10 映射实例1、vlan 20 映射实例2 其他 vlan 映射默认实例0)。 5、Vlan 10 业务以 sw itch a 为根桥; vlan 20 业务以 sw itch b 为根桥;实现阻断网络环路,并能实现不同 vlan 数据流负载分担功能。 二、 组网图 三、 配置步骤 Sw itch a 配置: s1#show run Building configuration... Current configuration : 1651 bytes ! version RGNOS 10.2.00(2), Release(29287)(Tue Dec 25 20:39:14 CST 2007 -ngcf49) hostname s1 co-operate enable ! ! ! vlan 1 ! vlan 10 ! vlan 20 ! ! no service password-encryption ! spanning-tree 开启生成树(默认为mstp) spanning-tree mst configuration 进入mst 配置模式 revision 1 指定MST revision number 为1 name region1 指定mst 配置名称 instance 0 vlan 1-9, 11-19, 21-4094 缺省情况下 vlan 都属于实例 0 instance 1 vlan 10 手工指定vlan10 属于实例 1 instance 2 vlan 20 手工指定vlan20 属于实例 2 spanning-tree mst 1 priority 0 指定实例 1 的优先级为0(为根桥) spanning-tree mst 2 priority 4096 指定实例 2 的优先级为4096 interface GigabitEthernet 0/1 switchport access vlan 10 配置g0/1 属于 vlan10 ! interface GigabitEthernet 0/2 switchport access vlan 20 配置g0/2 属于 vlan 20 ! interface GigabitEthernet 0/3 ! . . interface GigabitEthernet 0/24 设置g0/24 为trunk 接口且允许 vlan10/20 通过 switchport mode trunk ! interface VLAN 10 创建vlan 10 svi 接口 ip address 192.168.10.1 255.255.255.0 配置ip 地址 vrrp 1 priority 120 配置vrrp 组1 优先级为120...
