施耐德SM6开关柜 断路器柜结构VIP专享VIP免费

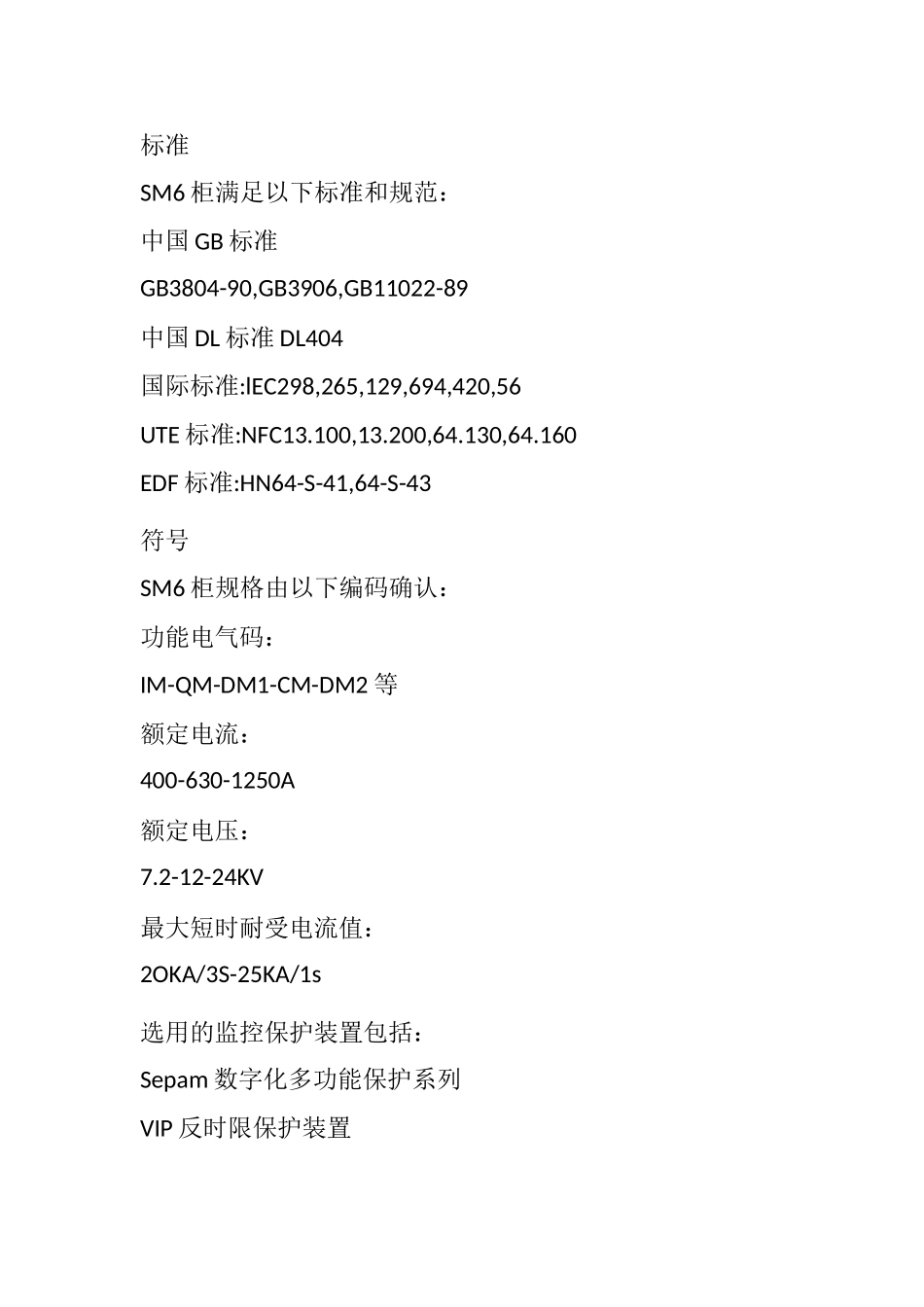

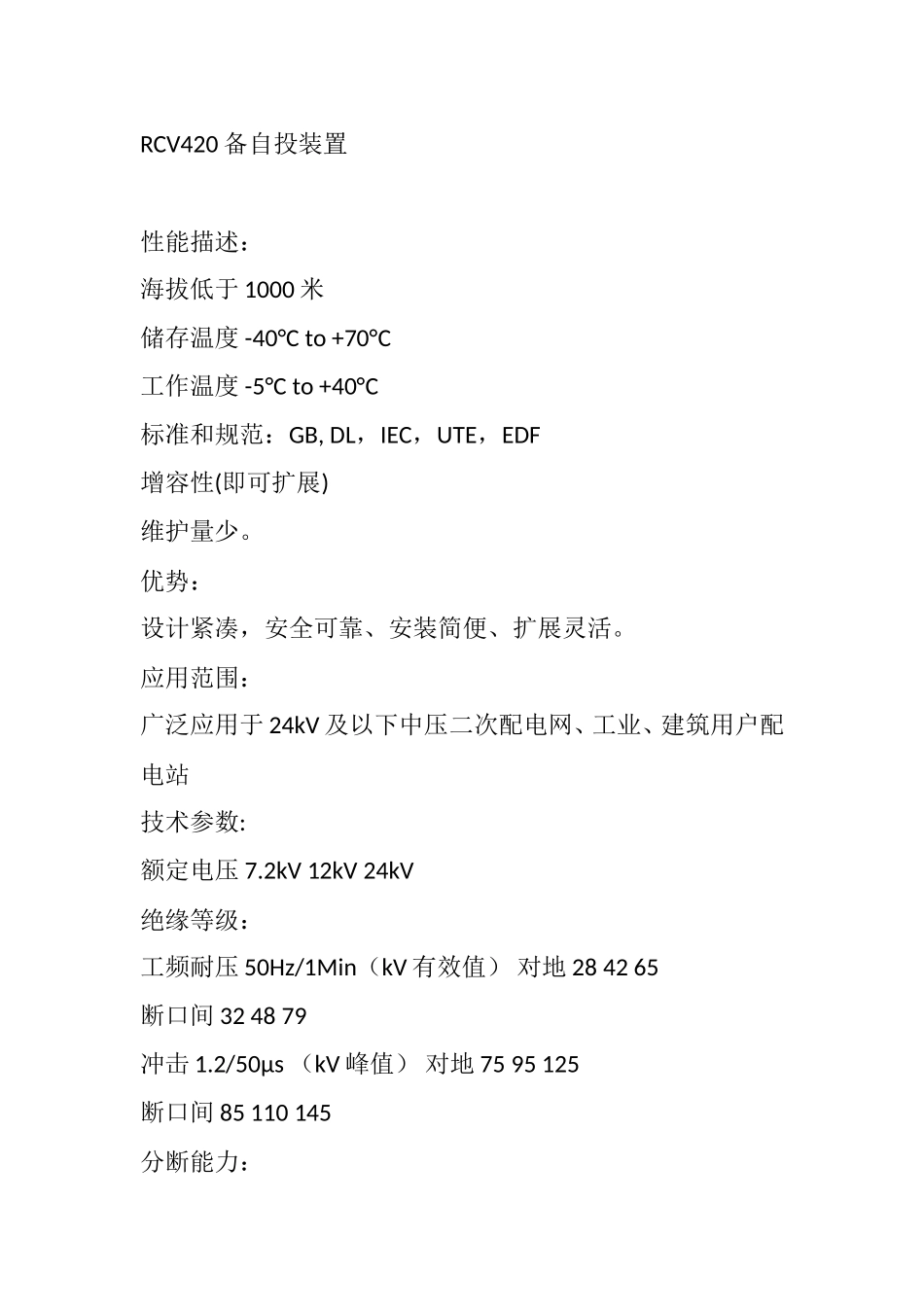

1、施耐德SM6开关柜：施耐德SM6是可扩展模块组合式，金属密封开关柜系列产品。施耐德SM6开关柜用于工矿业二次变电站24KV以下的用户和配电站，并且保证人身和设备安全，便于安装和操作。SM6系列由包括固定或可抽出金属封闭式SF6开关组成，包括：负荷开关FluarcSFl或SFset断路器Rollarc400或400D接触器隔离开关SM6柜用于公共配电系统中压门氏压变电站和24KV以下的中压用户或配电站。除其技术特性外，SM6保证人身和设备，并且便于安装和操作。SM6柜设计用于室内安装(1P2xC)，其实际尺寸为：375-750mm宽1600mm高840mm深这样便于在配电室或箱式变电站内安装，电缆从前部连接。所有的控制功能元件集中在前面板上，这样就简化了操作，柜上可配备一些附件(继电器、线圈、仪表用互感器等)。标准SM6柜满足以下标准和规范：中国GB标准GB3804-90,GB3906,GB11022-89中国DL标准DL404国际标准:lEC298,265,129,694,420,56UTE标准:NFC13.100,13.200,64.130,64.160EDF标准:HN64-S-41,64-S-43符号SM6柜规格由以下编码确认：功能电气码：IM-QM-DM1-CM-DM2等额定电流：400-630-1250A额定电压：7.2-12-24KV最大短时耐受电流值：2OKA/3S-25KA/1s选用的监控保护装置包括：Sepam数字化多功能保护系列VIP反时限保护装置RCV420备自投装置性能描述：海拔低于1000米储存温度-40°Cto+70°C工作温度-5°Cto+40°C标准和规范：GB,DL，IEC，UTE，EDF增容性(即可扩展)维护量少。优势：设计紧凑，安全可靠、安装简便、扩展灵活。应用范围：广泛应用于24kV及以下中压二次配电网、工业、建筑用户配电站技术参数:额定电压7.2kV12kV24kV绝缘等级：工频耐压50Hz/1Min（kV有效值）对地284265断口间324879冲击1.2/50μs（kV峰值）对地7595125断口间85110145分断能力：空载变压器分断能力（A）16空载电缆分断能力（A）25短时耐受电流（kA/s）20/4*或25/2*20/4*额定闭环开断电流（A）630转移电流（A）17501400额定负荷开断电流（A）630主开关和接地开关的关合电流（kA峰值）502、施耐德SM6-DM1断路器柜断路器柜结构柜子分成五个间隔：1.开关间隔：隔离开关和接地开关密封在充有SF6气体的气室中，符合“密闭压力系统”标准要求。开关间隔内装有一个三工位负荷开关，负荷开关的外壳为环氧树脂浇注而成，充六佛化硫(SF6)气体为绝缘介质，在壳体上设有观察孔。负荷开关上可根据客户要求装设气体压力表。2.母线间隔：各母线在同一水平面上，柜体可向两侧扩展，柜体间联接简便。3.电缆间隔：正面操作，很容易与断路器连接，如需要可安装电流互感器和电压互感器。该间隔可装两种型号的断路器：●SFset：装有自能式保护装置和特殊传感器（不需要辅助电源）。●SF1：装有综合保护继电器和标准的传感器，需要辅助电源。4.操作机构间隔：装有隔离开关、断路器和接地开关的操作机构，并能指示相应的操作位置，也可安装电动操作机构。5.控制保护间隔：装有低压熔断器，继电保护装置，接线端子排等，若间隔容积不够，可在柜顶加一个低压间。3、SM6-IM进线柜、SM6-QM出线柜负荷开关柜结构柜子分成五个间隔：1.开关间隔：负荷开关、隔离开关或接地开关被密封在充满SF6气体的气室内，符合“密闭压力系统”标准要求。开关间隔内装有一个三工位负荷开关，负荷开关的外壳为环氧树脂浇注而成，充六佛化硫(SF6)气体为绝缘介质，在壳体上设有观察孔。负荷开关上课根据客户要求装设气体压力表。2.母线间隔：各母线在同一水平面上，柜体可向两侧扩展，柜体间的联接简便。3.电缆间隔：正面连接电缆，很容易与开关，接地开关端子相连。此外用作变压器保护时该间隔在熔断器的下侧也安装有接地开关。4.操作机构间隔：用于安装操作机构，执行合闸、分闸或接地操作。并指示相应的操作位置，也可安装电动操作机构。5.控制保护间隔：该间隔装有低压熔断器，继电保护装置，接线端子排等，若间隔容积不够可在柜顶附加一个扩大低压间。4、施耐德RM6充气柜施耐德RM6系列产品已经被设计为环保型产品，特别体现在该产品的可回收性方面。其所使用的材料，包括导体和绝缘体在内，均具有标识，很容易分开。在其报废时，施耐德RM6可被处理及回收，其材料按照欧洲关于电子和...
