住友注塑机调原点VIP专享

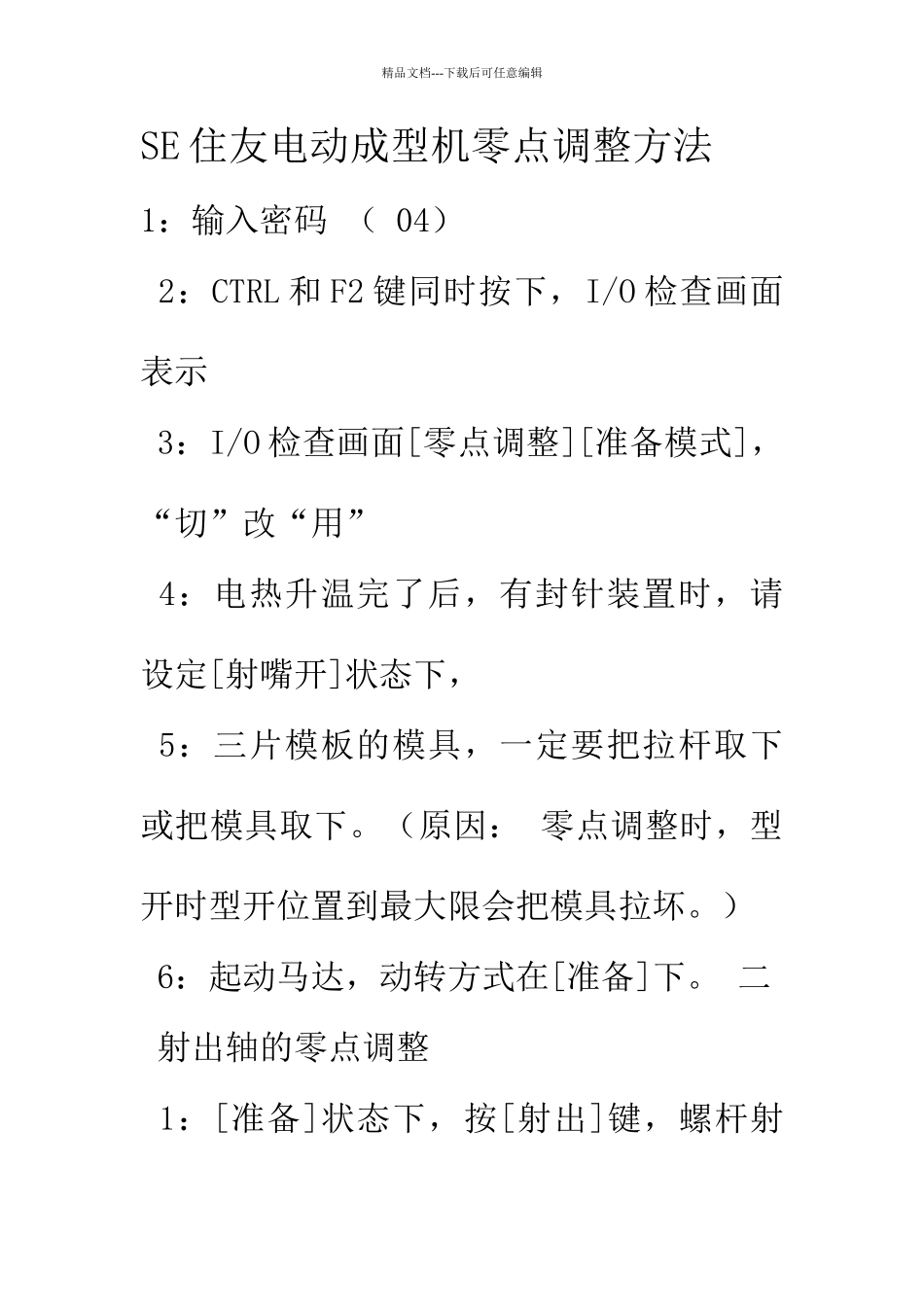

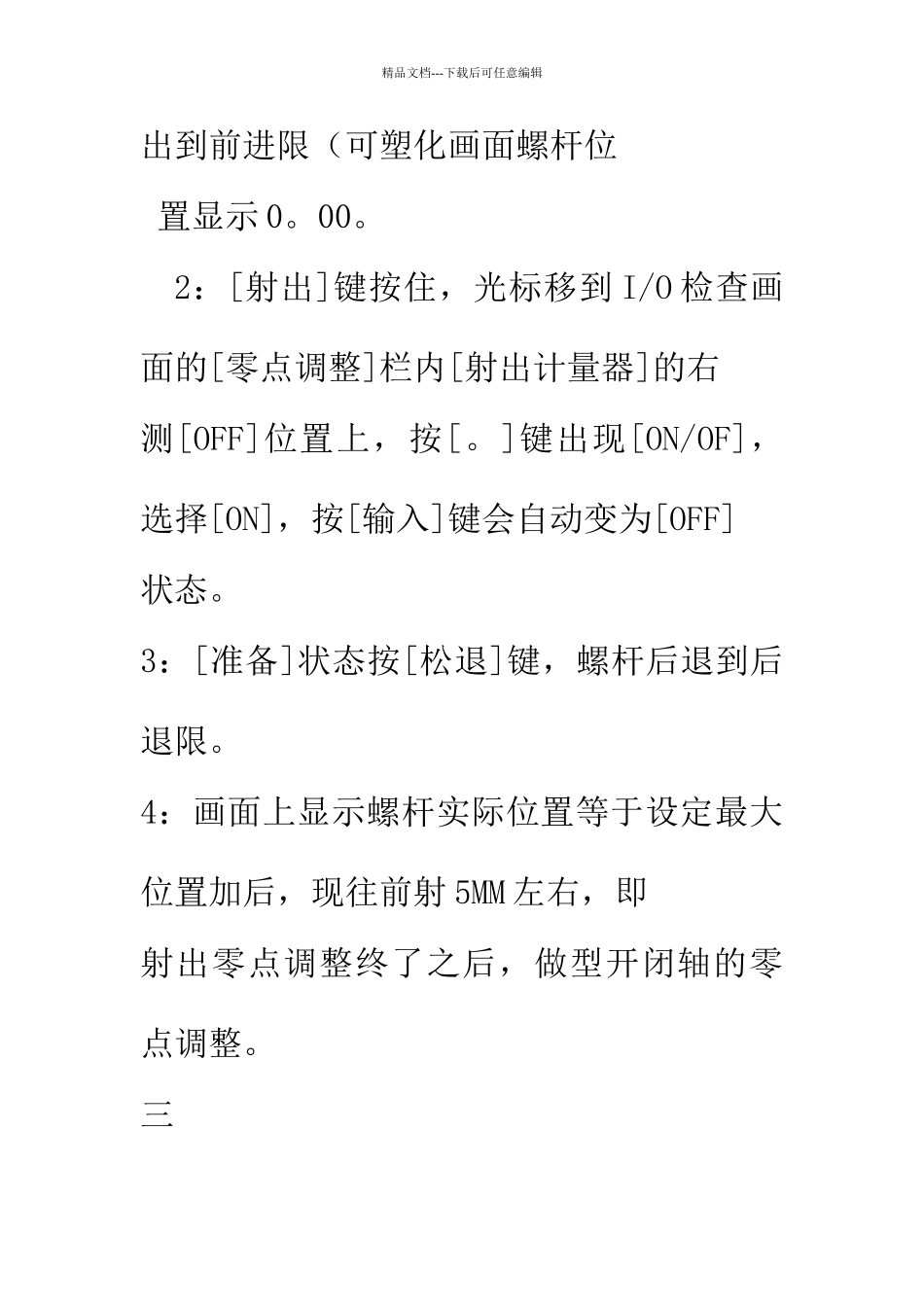

精品文档---下载后可任意编辑SE 住友电动成型机零点调整方法1：输入密码 （ 04） 2：CTRL 和 F2 键同时按下，I/O 检查画面表示 3：I/O 检查画面[零点调整][准备模式]，“切”改“用” 4：电热升温完了后，有封针装置时，请设定[射嘴开]状态下， 5：三片模板的模具，一定要把拉杆取下或把模具取下。（原因： 零点调整时，型开时型开位置到最大限会把模具拉坏。） 6：起动马达，动转方式在[准备]下。 二 射出轴的零点调整 1：[准备]状态下，按[射出]键，螺杆射精品文档---下载后可任意编辑出到前进限（可塑化画面螺杆位 置显示 0。00。2：[射出]键按住，光标移到 I/O 检查画面的[零点调整]栏内[射出计量器]的右测[OFF]位置上，按[。]键出现[ON/OF]，选择[ON]，按[输入]键会自动变为[OFF]状态。3：[准备]状态按[松退]键，螺杆后退到后退限。4：画面上显示螺杆实际位置等于设定最大位置加后，现往前射 5MM 左右，即射出零点调整终了之后，做型开闭轴的零点调整。三精品文档---下载后可任意编辑闭轴的（闭模）零点调整 1：两片模板的模具时，型全闭后确认前模板与后模板之间的间隙 3MM 以上，不足时[型厚后退]键一直按下调整（模具没有时不用调整）。 2：准备状态[型闭]键按下，可动板到前进限状态。 3：到达前进限后，[型闭]键一直按住，光标移到 I/O 检查画面的[零点调整]，栏内的[开闭模计测]的右侧[OFF]，然后按[。]键盘选择[ON]，按[输入]键盘自动变回[OFF] 4：[准备]状态[型开]键按下，可动板到后退限状态。精品文档---下载后可任意编辑 5：型开实际位置等于型开限设定最大限加 2 。 5MM ， 即 型 开 闭 轴 零 点 调 整 终 了 。SE30DSE50DSE75D SE100DSE180D234MM254MM308MM357MM439MM四 复旧 1：原点复位后，光标移到准备模式“用”改为“切”。2： 零点调整时，射出轴和型开闭轴哪个先调都可以。 3：准备模式变更“切”时，可动板；螺杆会自动往前走一点点是正常精品文档---下载后可任意编辑现象，（原因：做零点时，超出最大行程，自动回位到行程范围内）。 4：CTRL+DOWN 按下，密码自动解除。住友设备编码器零点调整步骤 准备准备：： 1） 将模具卸下 2） 加热器升温完了 3） 马达打开 4） 运转模式在“准备”状态 5） 可动模板闭模至曲臂伸直，螺杆前进至最前端，型厚后退至最后（SE-DU 和 SE-HD,HS） 报警解除报警解除：：（i5,m5,e5(SE-DU)s5(SE-DU和SE-精品文档--...
