项目电气线管、线盒及各类箱体在砌体墙上开槽、留洞及封堵专项施工方案VIP免费

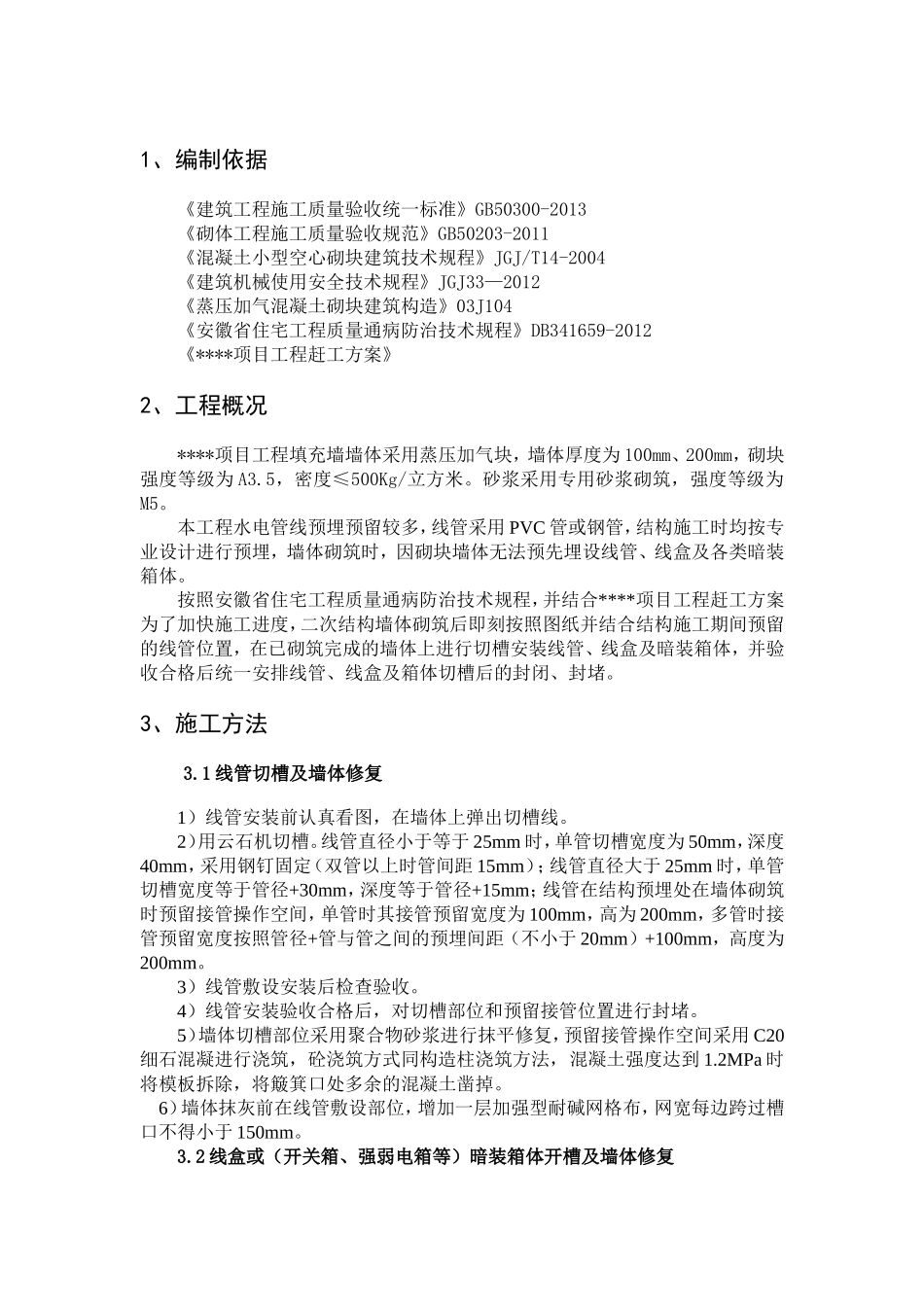

项目电气线管、线盒及各类箱体在砌体墙上开槽、留洞及封堵专项施工方案_第1页
1/5
项目电气线管、线盒及各类箱体在砌体墙上开槽、留洞及封堵专项施工方案_第2页
2/5
项目电气线管、线盒及各类箱体在砌体墙上开槽、留洞及封堵专项施工方案_第3页
3/5
****项目电气线管、线盒及各类箱体在砌体墙上开槽、留洞及封堵专项施工方案目录1、编制依据...............................................22、工程概况...............................................23、施工方法...............................................24、质量保证措施:.........................................45、安全保证措施:.........................................41、编制依据《建筑工程施工质量验收统一标准》GB50300-2013《砌体工程施工质量验收规范》GB50203-2011《混凝土小型空心砌块建筑技术规程》JGJ/T14-2004《建筑机械使用安全技术规程》JGJ33—2012《蒸压加气混凝土砌块建筑构造》03J104《安徽省住宅工程质量通病防治技术规程》DB341659-2012《****项目工程赶工方案》2、工程概况****项目工程填充墙墙体采用蒸压加气块,墙体厚度为100mm、200mm,砌块强度等级为A3.5,密度≤500Kg/立方米。砂浆采用专用砂浆砌筑,强度等级为M5。本工程水电管线预埋预留较多,线管采用PVC管或钢管,结构施工时均按专业设计进行预埋,墙体砌筑时,因砌块墙体无法预先埋设线管、线盒及各类暗装箱体。按照安徽省住宅工程质量通病防治技术规程,并结合****项目工程赶工方案为了加快施工进度,二次结构墙体砌筑后即刻按照图纸并结合结构施工期间预留的线管位置,在已砌筑完成的墙体上进行切槽安装线管、线盒及暗装箱体,并验收合格后统一安排线管、线盒及箱体切槽后的封闭、封堵。3、施工方法3.1线管切槽及墙体修复1)线管安装前认真看图,在墙体上弹出切槽线。2)用云石机切槽。线管直径小于等于25mm时,单管切槽宽度为50mm,深度40mm,采用钢钉固定(双管以上时管间距15mm);线管直径大于25mm时,单管切槽宽度等于管径+30mm,深度等于管径+15mm;线管在结构预埋处在墙体砌筑时预留接管操作空间,单管时其接管预留宽度为100mm,高为200mm,多管时接管预留宽度按照管径+管与管之间的预埋间距(不小于20mm)+100mm,高度为200mm。3)线管敷设安装后检查验收。4)线管安装验收合格后,对切槽部位和预留接管位置进行封堵。5)墙体切槽部位采用聚合物砂浆进行抹平修复,预留接管操作空间采用C20细石混凝进行浇筑,砼浇筑方式同构造柱浇筑方法,混凝土强度达到1.2MPa时将模板拆除,将簸箕口处多余的混凝土凿掉。6)墙体抹灰前在线管敷设部位,增加一层加强型耐碱网格布,网宽每边跨过槽口不得小于150mm。3.2线盒或(开关箱、强弱电箱等)暗装箱体开槽及墙体修复1)箱体暗装前认真看图,在墙体上弹出切槽线。2)用云石机切槽。切槽深度为线盒或箱体厚度—10mm,切槽长宽:线盒按外形尺寸+20mm;箱体按箱体的宽度+20mm,高度按箱体高度在其上下各+150mm(以满足线管安装需要)。当进出箱体的线管比较密集时在墙体砌筑时应预留洞口,预留洞宽度按箱体宽度+60mm,高度按箱体高度在其上、下各+150mm。3)箱体安装、检查验收。4)验收合格后,对线盒、箱体周边进行封堵。5)线盒周边采用聚合物砂浆进行封堵;6)后切槽安装的箱体左右两侧采用聚合物砂浆进行填实抹压平整,上下部位进出线管安装后支设模板并浇筑C20细石混凝土,砼浇筑方式同构造柱浇筑方法,混凝土强度达到1.2MPa时将模板拆除,将簸箕口处多余的混凝土凿掉。7)预留洞口的箱体安装后,在箱体左、右两侧采用聚合物砂浆补砌加气块砖箱体背面距离墙体外侧尺寸≧60mm时采用聚合物砂浆砌筑加气块砖进行封堵,当其背面距离墙体外侧的尺寸<60mm时与箱体上下部位进出线管安装后同时支设模板并浇筑C20细石混凝土,砼浇筑方式同构造柱浇筑方法,混凝土强度达到1.2MPa时将模板拆除,将簸箕口处多余的混凝土凿掉。6)抹灰施工前在箱体上、下(或背部)浇筑砼部位增加一层加强型耐碱网格布,网宽每边跨过槽口不得小于150mm。4、质量保证措施:4.1细石混凝土中掺10%UEA膨胀剂。4.2严禁手工剔凿墙体。4.3砂浆强度大于1MPa时方可在墙体上开槽。4.4浇灌混凝土前应清除落地灰等杂物并将模板浇水润湿。4.5混凝土必须连续浇灌,分层捣实;应掺入适量粉煤灰和外加剂,以提高芯柱混凝土的流动性,塌落度应不小于180mm。4.6墙体上配电...
