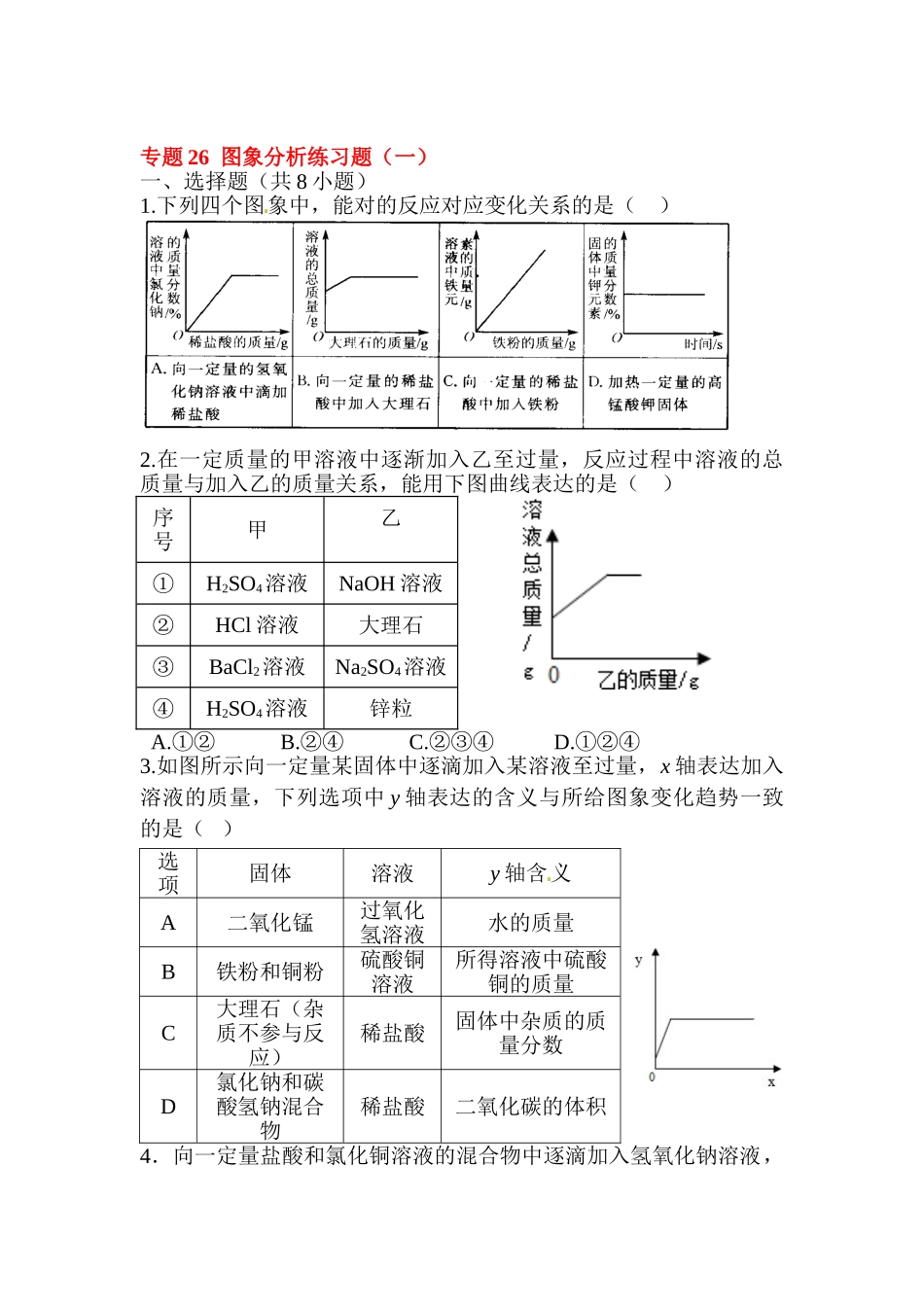

专题 26 图象分析练习题（一）一、选择题（共 8 小题）1.下列四个图象中，能对的反应对应变化关系的是（ ）2.在一定质量的甲溶液中逐渐加入乙至过量，反应过程中溶液的总质量与加入乙的质量关系，能用下图曲线表达的是（ ）序号甲乙①H2SO4溶液NaOH 溶液②HCl 溶液大理石③BaCl2溶液Na2SO4溶液④H2SO4溶液锌粒 A.①② B.②④ C.②③④ D.①②④3.如图所示向一定量某固体中逐滴加入某溶液至过量，x 轴表达加入溶液的质量，下列选项中 y 轴表达的含义与所给图象变化趋势一致的是（ ）选项固体溶液y 轴含义A二氧化锰过氧化氢溶液水的质量B铁粉和铜粉硫酸铜溶液所得溶液中硫酸铜的质量C大理石（杂质不参与反应）稀盐酸固体中杂质的质量分数D氯化钠和碳酸氢钠混合物稀盐酸二氧化碳的体积4．向一定量盐酸和氯化铜溶液的混合物中逐滴加入氢氧化钠溶液，产生沉淀的质量与加入氢氧化钠溶液的质量关系如下图所示。下列说法对的的是（ ）A．P 点表达的溶液 pH=7 B．M 点表达的溶液中只具有一种溶质C．从 M 点到 N 点溶液质量增长 20 gD．P 点表达的溶液比 N 点表达的溶液中氯化钠的质量分数小5.某固体也许由 MgCl2、NaOH、BaCl2、Na2SO4中的一种或多种构成。取少许该固体于烧杯中，向烧杯中加入足量水搅拌后，观测到有白色不溶物存在；再向烧杯中滴加酸溶液。根据加酸过程中观测到的现象绘制如下图像，结合图像判断下列说法合理的是（ ） A.加水后得到的溶液中具有 OH- B.白色不溶物也许为 Mg(OH)2或 BaSO4 C.原固体中不也许具有三种物质 D.酸溶液一定不能为稀 H2SO46.含 CuCl2和 HCl 的 100g 混合溶液中，逐滴加入溶质质量分数为10%的 NaOH 溶液，参与反应的 NaOH 溶液质量与生成沉淀质量关系如图，则下列说法不对的的是（ ） A.m1的数值为 80 B.P 点溶液中的溶质是氯化钠和氯化铜 C.M 点溶液中的溶质是氯化钠 D.整个反应过程中，溶液中氯离子个数不变7.某溶液具有 Cu（NO3）2和 AgNO3，现向其中加入一定量的锌粉，参与反应的锌的质量与溶液中金属离子种类的关系（如图所示）。下列说法不对的的是（ ） A.ab 间（不含两点）的溶液中金属离子为 Zn2+、Ag+、Cu2+ B.cd 间（不含两点）的溶液中金属离子为 Zn2+、Cu2+ C.当参与反应的锌的质量为 m3时，溶液中金属离子为 Zn2+ D.当参与反应的锌的质量分别为 m1、m2时，溶液中 Cu(NO3)2的质量分数相等8.向一定量稀盐酸中分别加入足量的如...
