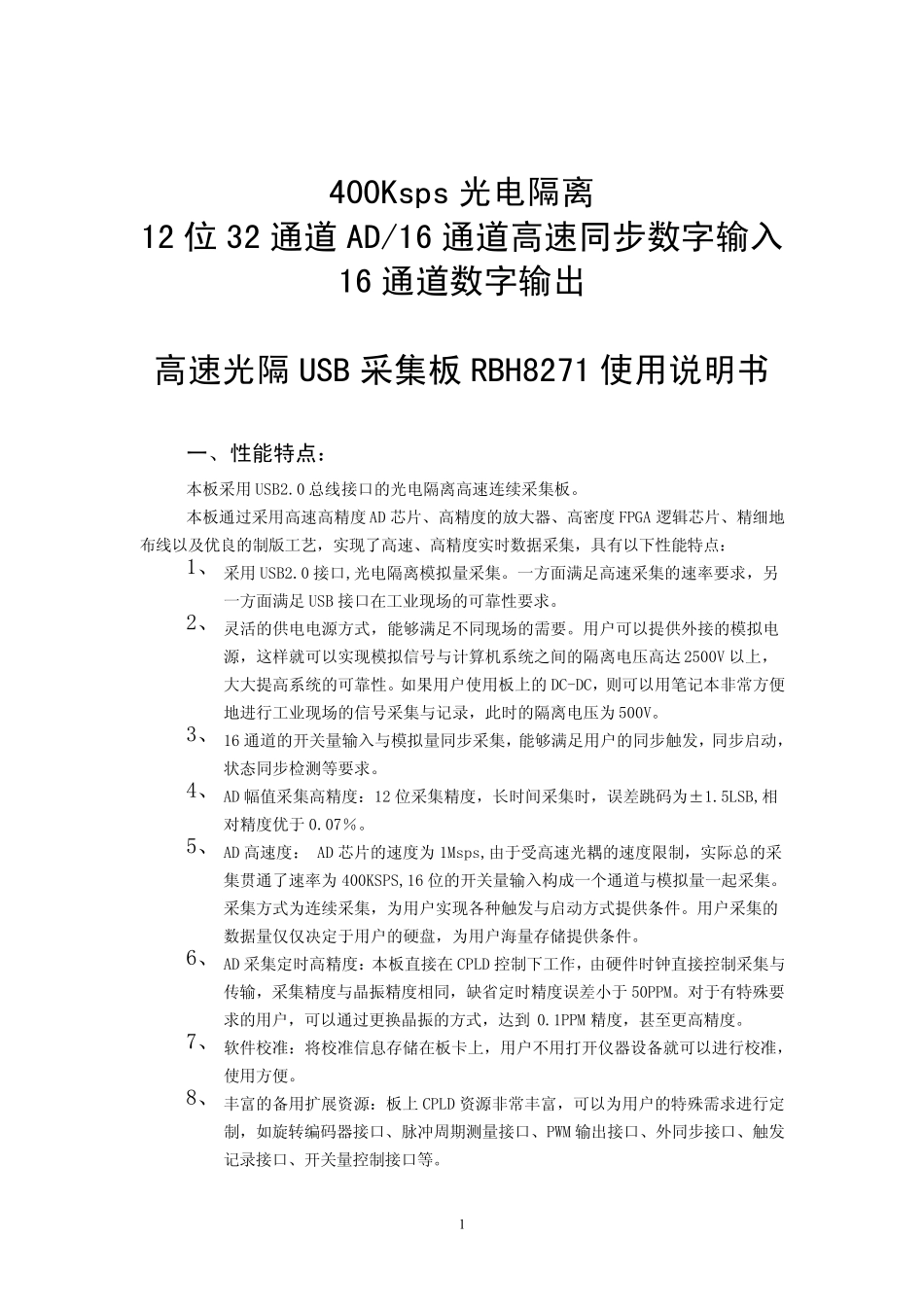

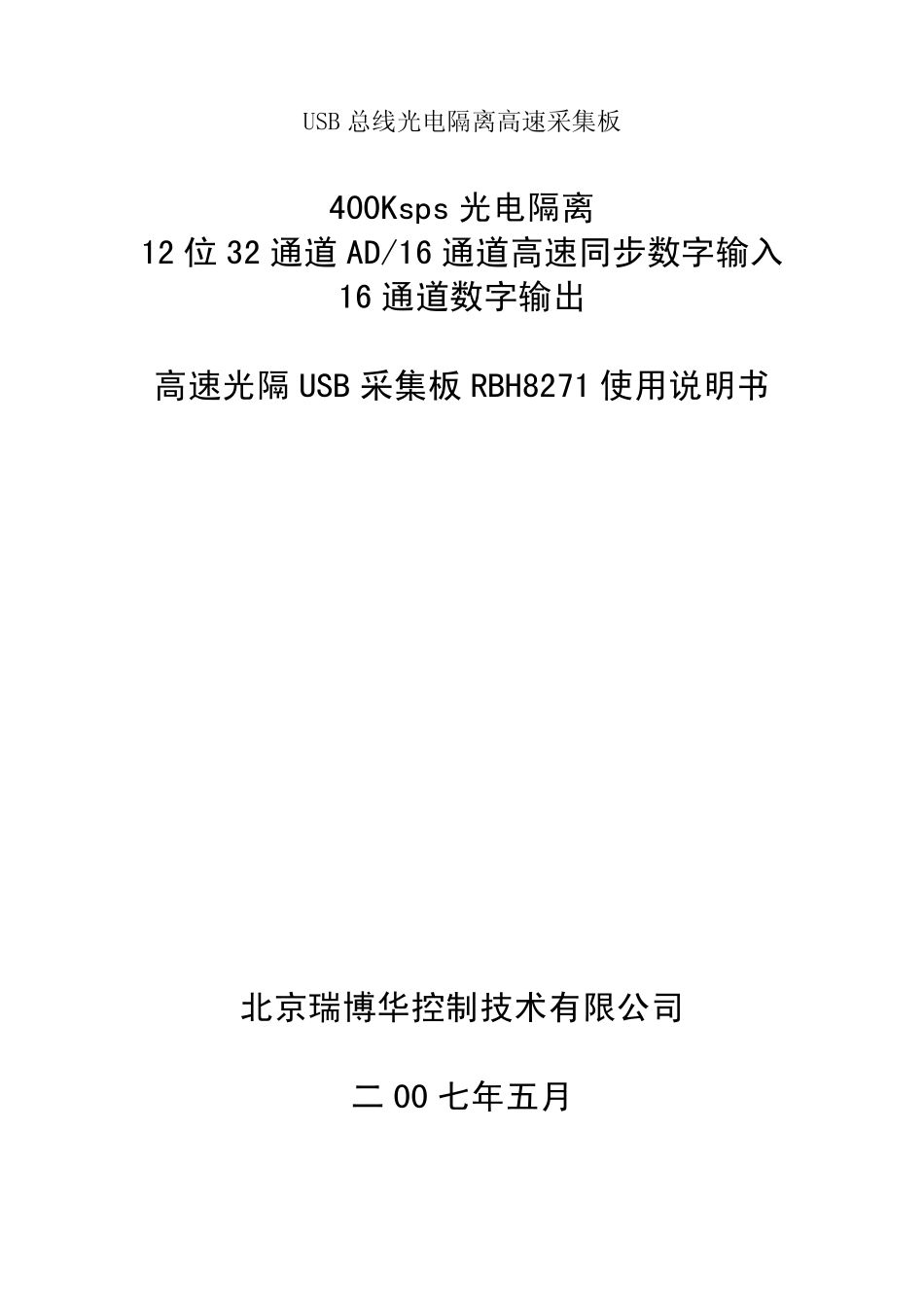

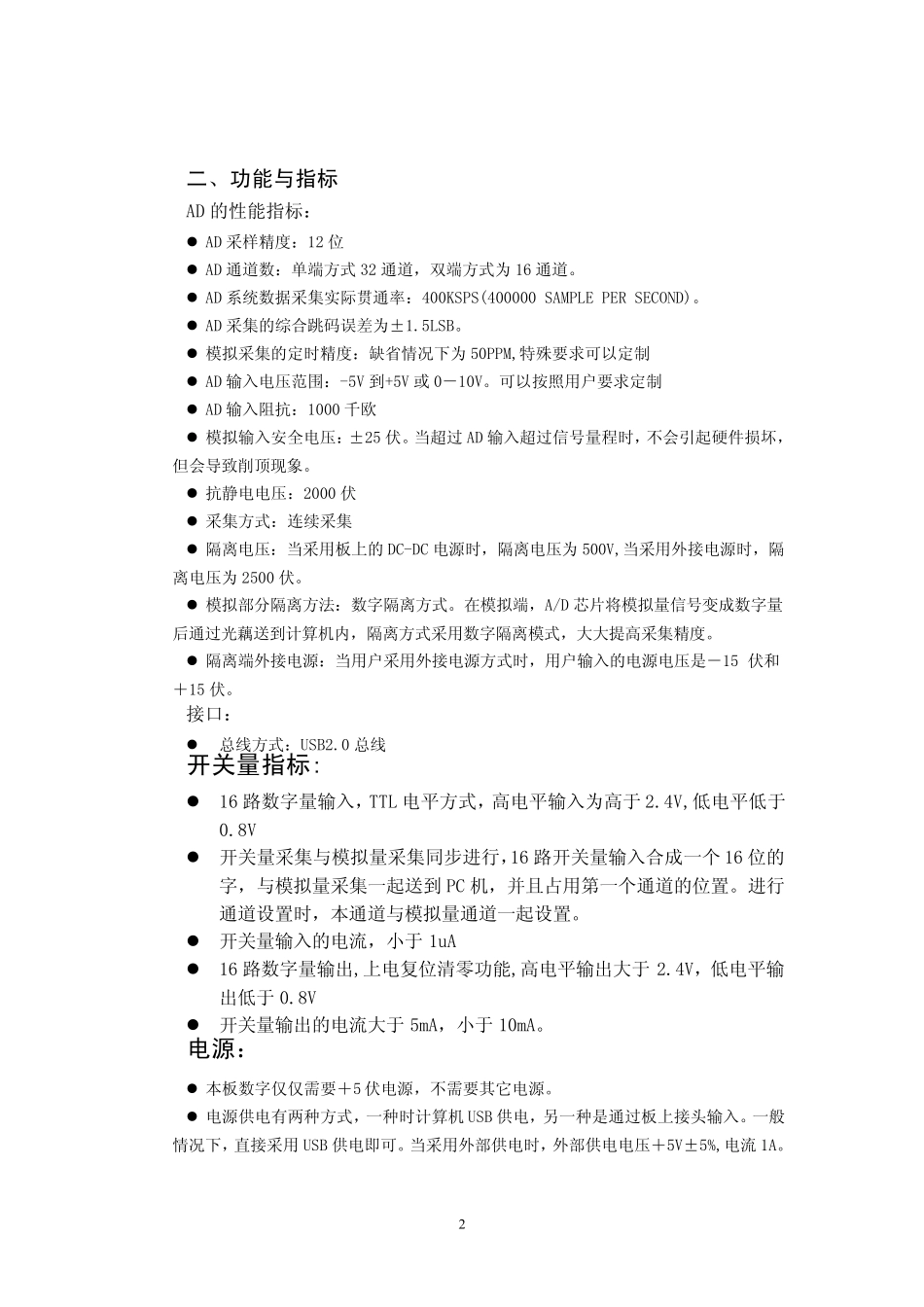

USB 总线光电隔离高速采集板 400Ksps 光电隔离 12 位32 通道AD/16 通道高速同步数字输入16 通道数字输出 高速光隔USB 采集板RBH8271 使用说明书 北京瑞博华控制技术有限公司 二00 七年五月 1 400Ksps 光电隔离 12 位32 通道AD/16 通道高速同步数字输入16 通道数字输出 高速光隔USB 采集板RBH8271 使用说明书 一、性能特点: 本 板 采 用 USB2.0 总 线 接 口 的 光 电 隔 离 高 速 连 续 采 集 板 。 本 板 通 过 采 用 高 速 高 精 度 AD 芯 片 、 高 精 度 的 放 大 器 、 高 密 度 FPGA 逻 辑 芯 片 、 精 细 地布 线 以 及 优 良 的 制 版 工 艺 , 实 现 了 高 速 、 高 精 度 实 时 数 据 采 集 , 具 有 以 下 性 能 特 点 : 1、 采 用 USB2.0 接 口 ,光 电 隔 离 模 拟 量 采 集 。 一 方 面 满 足 高 速 采 集 的 速 率 要 求 , 另一 方 面 满 足 USB 接 口 在 工 业 现 场 的 可 靠 性 要 求 。 2、 灵 活 的 供 电 电 源 方 式 , 能 够 满 足 不 同 现 场 的 需 要 。 用 户 可 以 提 供 外 接 的 模 拟 电源 , 这 样 就 可 以 实 现 模 拟 信 号 与 计 算 机 系 统 之 间 的 隔 离 电 压 高 达 2500V 以 上 ,大 大 提 高 系 统 的 可 靠 性 。 如 果 用 户 使 用 板 上 的 DC-DC, 则 可 以 用 笔 记 本 非 常 方 便地 进 行 工 业 现 场 的 信 号 采 集 与 记 录 , 此 时 的 隔 离 电 压 为 500V。 3、 16 通 道 的 开 关 量 输 入 与 模 拟 量 同 步 采 集 , 能 够 满 足 用 户 的 同 步 触 发 , 同 步 启 动 ,状 态同 步 检测等要 求 。 4、 AD 幅值采 集 高 精 度 : 12 位采 集 精 度 , 长时 间 采 集 时 , 误差跳码为 ±1.5LSB,相对精 度 优 于0.07%。 5、 AD 高 速 度 : AD 芯 片 的 速 度 为 1Msps,由于受高 速 光 耦的 速 度 限制 , 实 际总 的 采集 贯通 了 速 率 为 400KSPS,16 位的 开 关 量 输 入 构成一 个通 道 与 模 拟 量 一 起采 集 。采 集 方 式 为 连 续 ...
