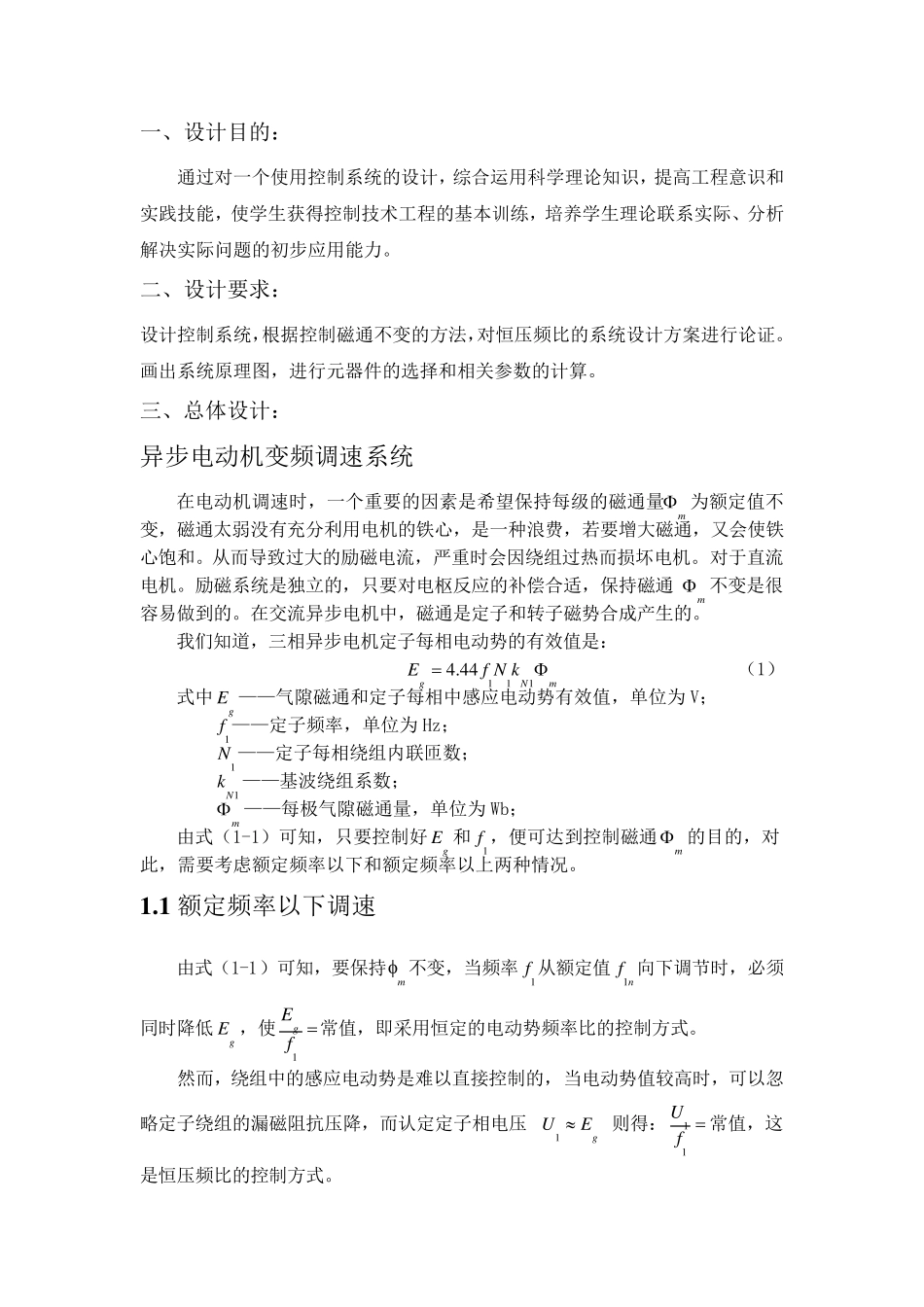

一 、 设 计 目 的 : 通 过 对 一 个 使 用 控 制 系 统 的 设 计 , 综 合 运 用 科 学 理 论 知 识 , 提 高 工 程 意 识 和实 践 技 能 , 使 学 生 获 得 控 制 技 术 工 程 的 基 本 训 练 , 培 养 学 生 理 论 联 系 实 际 、 分 析解 决 实 际 问 题 的 初 步 应 用 能 力 。 二 、 设 计 要 求 : 设 计 控 制 系 统 ,根 据 控 制 磁 通 不 变 的 方 法 ,对 恒 压 频 比 的 系 统 设 计 方 案 进 行 论 证 。画 出 系 统 原 理 图 , 进 行 元 器 件 的 选 择 和 相 关 参 数 的 计 算 。 三 、 总 体 设 计 : 异 步 电 动 机 变 频 调 速 系 统 在 电 动 机 调 速 时 , 一 个 重 要 的 因 素 是 希 望 保 持 每 级 的 磁 通 量m 为 额 定 值 不变 , 磁 通 太 弱 没 有 充 分 利 用 电 机 的 铁 心 , 是 一 种 浪 费, 若要 增大磁 通 , 又会使 铁心 饱和 。 从而导致过 大的 励磁 电 流, 严重 时 会因 绕组过 热而损坏电 机 。 对 于直流电 机 。 励磁 系 统 是 独立的 , 只要 对 电 枢反应 的 补偿合 适, 保 持 磁 通m 不 变 是 很容易做到的 。 在 交流异 步 电 机 中, 磁 通 是 定 子和 转子磁 势合 成产生 的 。 我们知 道, 三 相 异 步 电 机 定 子每 相 电 动 势的 有 效值 是 : 1114 .4 4gNmEf N k (1) 式中gE ——气隙磁 通 和 定 子每 相 中感应 电 动 势有 效值 , 单位为 V; 1f ——定 子频 率, 单位为 Hz; 1N ——定 子每 相 绕组内联 匝数 ; 1Nk——基 波绕组系 数 ; m ——每 极气隙磁 通 量 , 单位为 Wb; 由式(1-1)可知 , 只要 控 制 好gE 和1f , 便可达到控 制 磁 通m 的 目 的 , 对此, 需要 考虑额 定 频 率以下和 额 定 频 率以上两种 情况。 1 .1 额 定 频 率以下调 速 由式(1-1)可知 , 要 保 持m 不 变 , 当频 率1f 从额 定 值1 nf 向下调 节时 , 必须同时 降低gE , 使1gEf 常值 , 即采用 恒 定 的 电 动 势频 率比...
