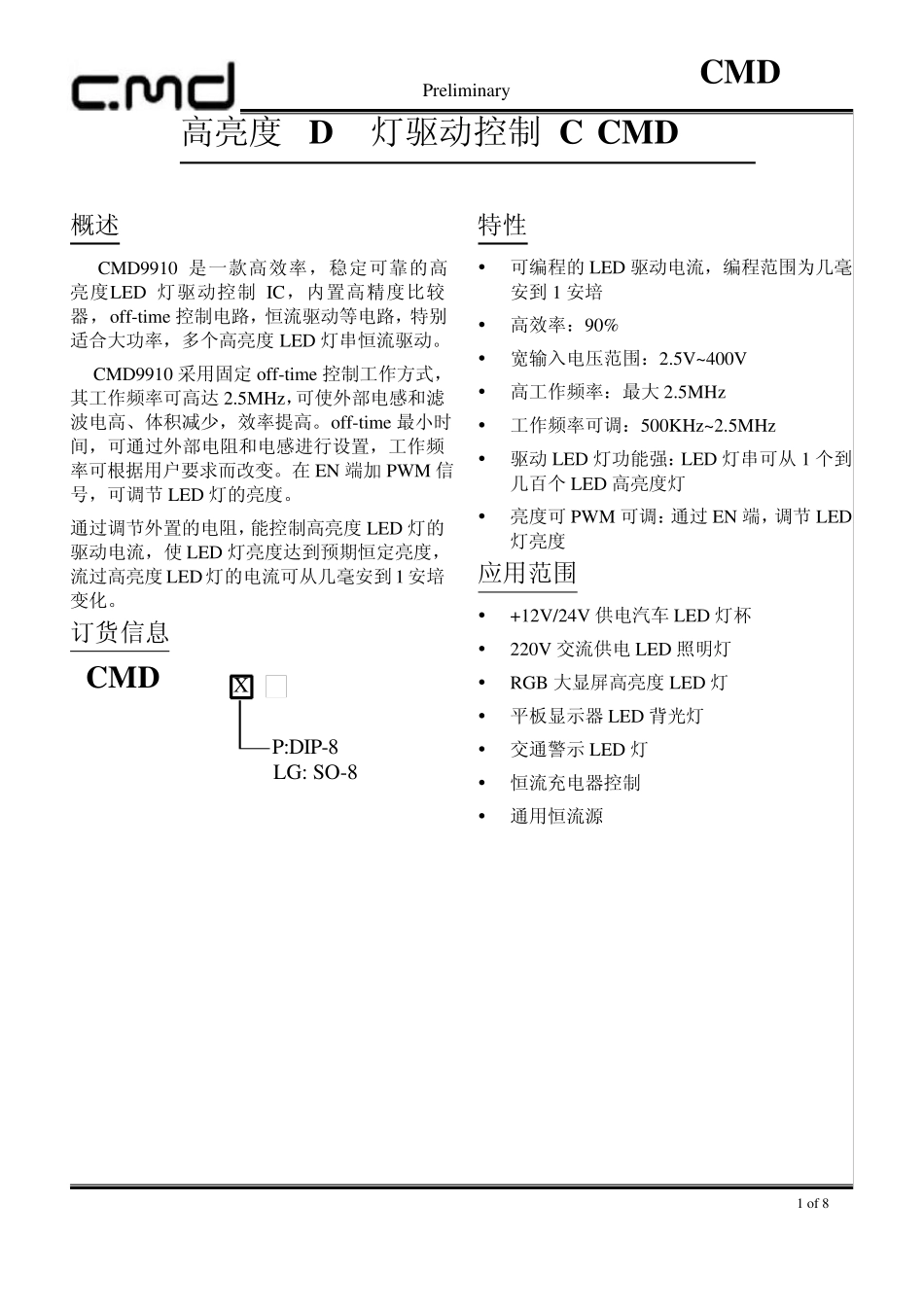

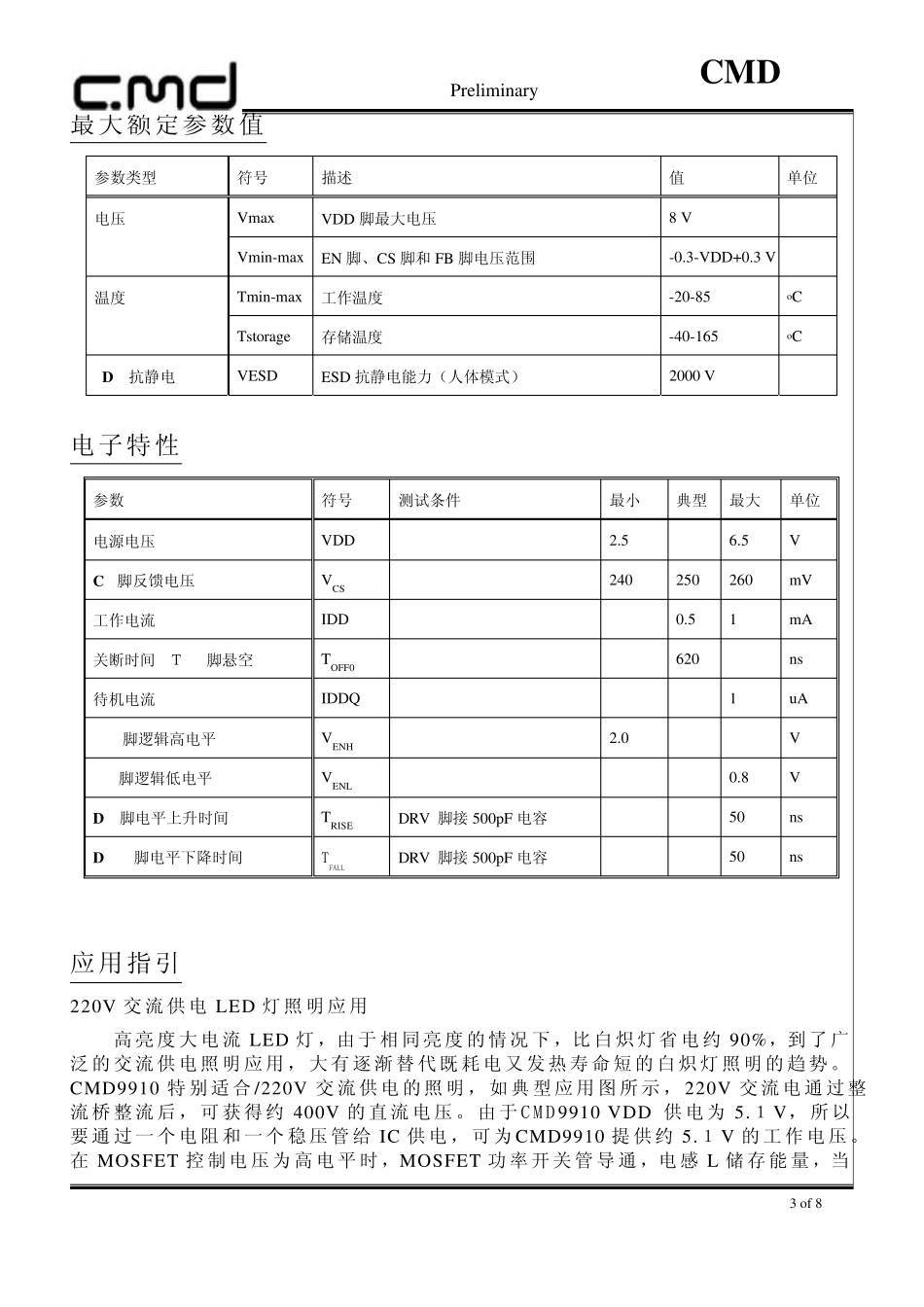

Preliminary CM D9910 1 of 8 高亮度LED灯驱动控制IC CM D 9910 概述 CMD9910 是一款高效率,稳定可靠的高亮度LED 灯驱动控制IC,内置高精度比较器,off-time 控制电路,恒流驱动等电路,特别适合大功率,多个高亮度LED 灯串恒流驱动。 CMD9910 采用固定off-time 控制工作方式,其工作频率可高达2.5MHz,可使外部电感和滤波电高、体积减少,效率提高。off-time 最小时间,可通过外部电阻和电感进行设置,工作频率可根据用户要求而改变。在 EN 端加 PWM 信号,可调节 LED 灯的亮度。 通过调节外置的电阻,能控制高亮度LED 灯的驱动电流,使LED 灯亮度达到预期恒定亮度,流过高亮度LED 灯的电流可从几毫安到 1 安培变化。 订货信息 CM D9910X P:DIP-8 LG: SO-8 特性 可编程的LED 驱动电流,编程范围为几毫安到 1 安培 高效率:90% 宽输入电压范围:2.5V~400V 高工作频率:最大2.5MHz 工作频率可调:500KHz~2.5MHz 驱动LED 灯功能强:LED 灯串可从 1 个到几百个LED 高亮度灯 亮度可PWM 可调:通过 EN 端,调节 LED灯亮度 应用范围 +12V/24V 供电汽车 LED 灯杯 220V 交流供电LED 照明灯 RGB 大显屏高亮度LED 灯 平板显示器LED 背光灯 交通警示 LED 灯 恒流充电器控制 通用恒流源 Preliminary CM D9910 2 of 8 典型应用电路图 SRQRCSCS250mV+-Off-timeGNDTOFFENVDDBandgap CMD9910VINLDRVZenerDiode2.5V-5.5VRDC(option) 管脚排列 管脚序号 管脚名称 功能描述 1 VSS 电源地 2 EN 芯片使能端 3 NC 空脚 4 GND 接地端 5 DRV 外部MOS 驱动脚 6 CS 输出电流检测 7 TOFF 关断时间设置 8 VDD 电源 (2V-6.5V) Preliminary CM D9910 3 of 8 最 大 额 定 参 数 值 参 数 类 型 符 号 描 述 值 单 位 Vmax VDD 脚 最 大 电 压 8 V 电 压 Vmin-max EN 脚 、 CS 脚 和 FB 脚 电 压 范 围 -0.3-VDD+0.3 V Tmin-max 工 作 温 度 -20-85 oC 温 度 Tstorage 存 储 温 度 -40-165 oC ESD抗 静 电 VESD ESD 抗 静 电 能 力 ( 人 体 模 式 ) 2000 V 电 子 特 性 参 数 符 号 测 试 条 件 最 小 典 型 最 大 单 位 电 源 电 压 VDD 2.5 6.5 V CS 脚 反 馈 电 ...
