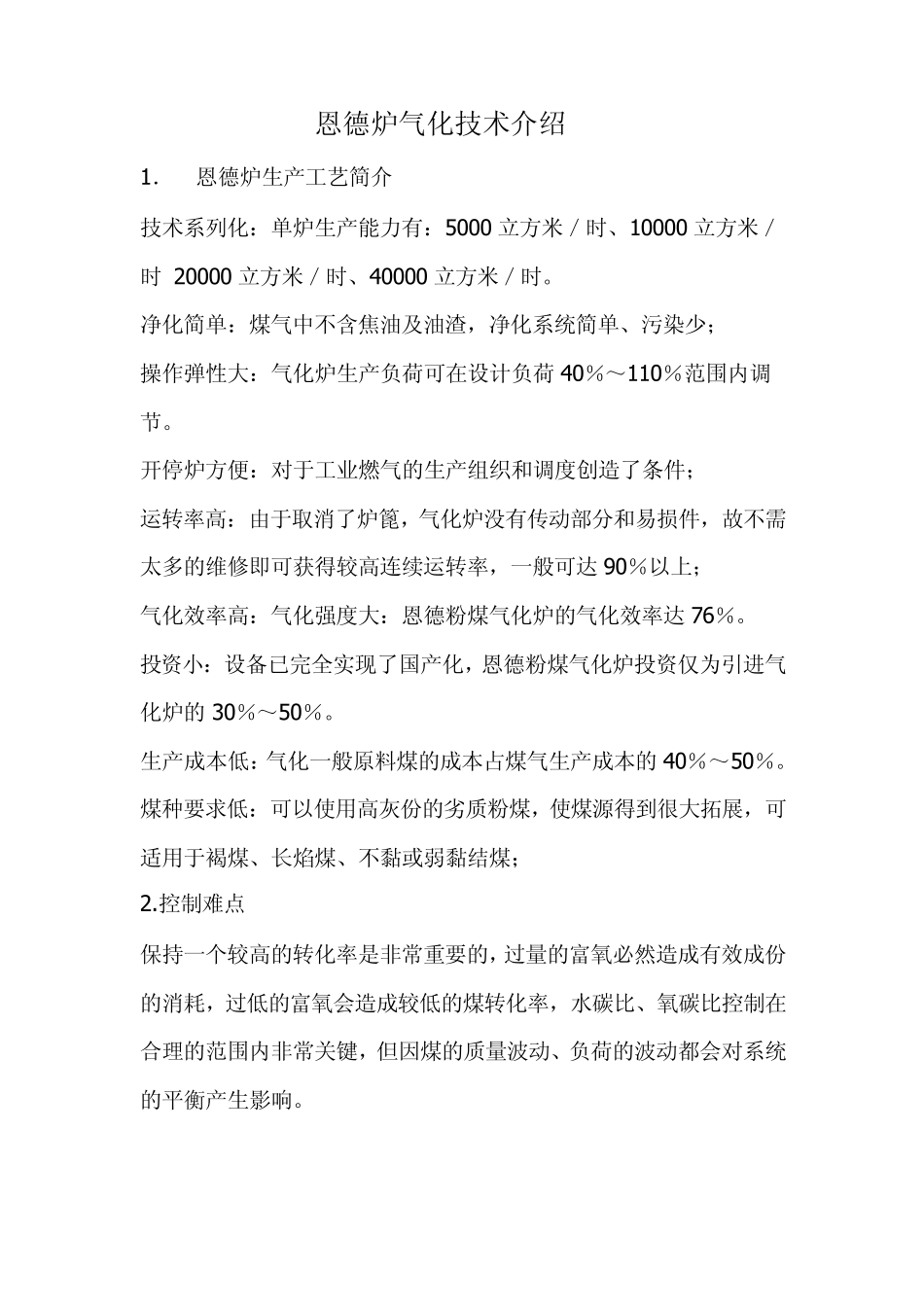

恩德炉气化技术介绍 1． 恩德炉生产工艺简介 技术系列化：单炉生产能力有：5000 立方米／时、10000 立方米／时 20000 立方米／时、40000 立方米／时。 净化简单：煤气中不含焦油及油渣，净化系统简单、污染少； 操作弹性大：气化炉生产负荷可在设计负荷 40％～110％范围内调节。 开停炉方便：对于工业燃气的生产组织和调度创造了条件； 运转率高：由于取消了炉篦，气化炉没有传动部分和易损件，故不需太多的维修即可获得较高连续运转率，一般可达 90％以上； 气化效率高：气化强度大：恩德粉煤气化炉的气化效率达 76％。 投资小：设备已完全实现了国产化，恩德粉煤气化炉投资仅为引进气化炉的 30％～50％。 生产成本低：气化一般原料煤的成本占煤气生产成本的 40％～50％。 煤种要求低：可以使用高灰份的劣质粉煤，使煤源得到很大拓展，可适用于褐煤、长焰煤、不黏或弱黏结煤； 2.控制难点 保持一个较高的转化率是非常重要的，过量的富氧必然造成有效成份的消耗，过低的富氧会造成较低的煤转化率，水碳比、氧碳比控制在合理的范围内非常关键，但因煤的质量波动、负荷的波动都会对系统的平衡产生影响。 系统想要在高负荷下运行，就必须解决循环流化床所特有的高温结焦问题。 3.控制策略 富氧流量及控制系统的故障检测、比对，报警与自动处理 负荷、炉温多参数结合的水碳比、氧碳比控制 专有循环流化床负荷与炉温协调防结焦优化控制软件包。 4.气化炉联锁控制 氧量过高必须紧急停车，废锅压力高、液位低等 煤斗、煤锁变压加料操作及防止误操作程控与联锁 灰斗、灰锁变压加料操作及防止误操作程控与联锁 恩德炉粉煤气化技术在长化的应用现状 1、恩德粉煤气化技术工艺流程叙述: 工艺流程主要由输煤系统;排渣系统、热量回收及气化系统、煤烘干系统、黑水处理系统等组成. 工艺流程:原料由两条皮带送入270M3的煤仓,内加N2气保护(P=0.015MP), 煤仓下部有三个螺旋输送机(325×2600mm)，将原料煤从一侧进入气炉(Φ6000×31000 mm),富氧空气由外面配制(浓度70%左右),分别进入一,二次空气混合器,蒸气用本系统产生的过热蒸气(温度210℃),空气 30%也分别进入一次富氧混合器和二次富氧混合器,一次风通过六个喷嘴喷射入炉, 喷嘴设在加煤机下方的气化炉锥体部位,距离入煤口 1.5 米左右.与气化炉体成切线方向,成一定仰角(约15~17 度)和斜角(约21 度)，使入炉原料易流化,入炉煤中大部分较粗颗粒在炉内的下部形成密相段,原...
