感应电流的产生条件

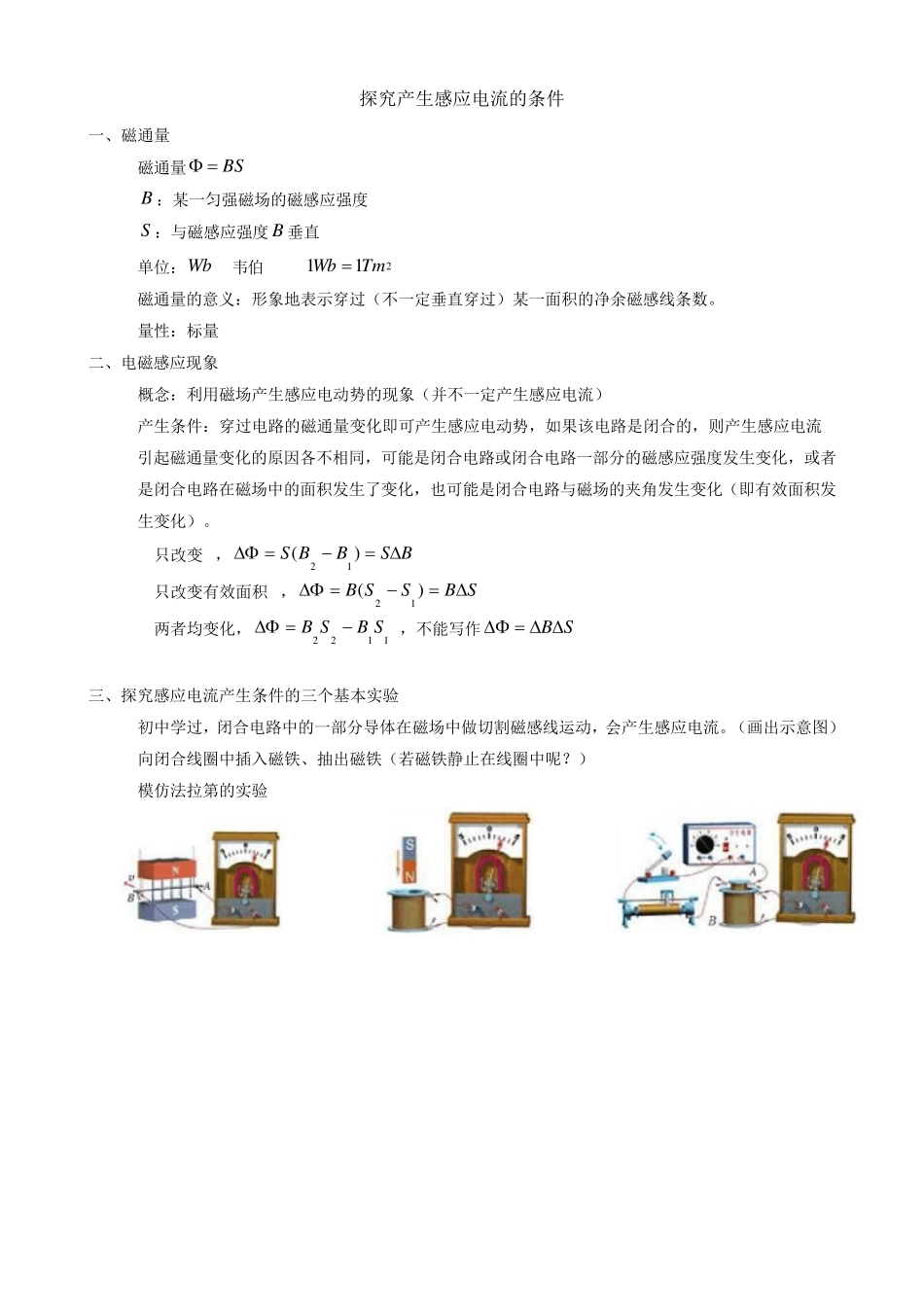

探究产生感应电流的条件 一、磁通量 1.磁通量BS B ：某一匀强磁场的磁感应强度 S ：与磁感应强度 B 垂直 2.单位：Wb 韦伯 211TmWb  3.磁通量的意义：形象地表示穿过（不一定垂直穿过）某一面积的净余磁感线条数。 4.量性：标量 二、电磁感应现象 1.概念：利用磁场产生感应电动势的现象（并不一定产生感应电流） 2.产生条件：穿过电路的磁通量变化即可产生感应电动势，如果该电路是闭合的，则产生感应电流 3.引起磁通量变化的原因各不相同，可能是闭合电路或闭合电路一部分的磁感应强度发生变化，或者是闭合电路在磁场中的面积发生了变化，也可能是闭合电路与磁场的夹角发生变化（即有效面积发生变化）。 a.只改变 B，BSBBS)(12 b.只改变有效面积 S，SBSSB)(12 c.两者均变化，1122SBSB ，不能写作SB 三、探究感应电流产生条件的三个基本实验 1.初中学过，闭合电路中的一部分导体在磁场中做切割磁感线运动，会产生感应电流。（画出示意图） 2.向闭合线圈中插入磁铁、抽出磁铁（若磁铁静止在线圈中呢？） 3.模仿法拉第的实验 磁通量的变化 1. 矩形线框abcd的边长分别为l1、l2，可绕它的一条对称轴OO′转动，匀强磁场的磁感应强度为B，方向与OO′垂直，初位置时线圈平面与B平行，如图所示. （1）初位置时穿过线框的磁通量Φ0为多少？ （2）当线框沿图甲所示方向绕过60°时，磁通量Φ1为多少？这一过程中磁通量的变化Δ Φ1为多少？ （3）当线框绕轴沿图示方向由图乙中的位置再转过60°位置时，磁通量Φ2为多少？这一过程中Δ Φ2=Φ2-Φ1为多少？ （1）Φ0=0. （2）Φ1=23BS Δ Φ1=Φ1-Φ0=23 BS. （3）Φ2=23BS，Δ Φ2=Φ2-Φ1=0. 2. 两根长直导线平行放置，导线内通有等大的同向电流，当一矩形线框在两直导线所在的平面内从靠右侧的导线处向左侧导线平移靠近时，如图所示，线框中磁通量的变化情况是___________.先减小后增大 3. 如图所示，通有恒定电流的导线MN与闭合金属框共面，第一次将金属框由Ⅰ平移到Ⅱ第二次将金属框绕cd边翻转到Ⅱ，设先后两次通过金属框的磁通量变化分别为1和2，则（ ） A．1＞2 B．1=2 C．1＜2 D．不能判断 4. 如图所示，环形金属软弹簧，套在条形磁铁的中心位置。若将弹簧沿半径向外拉，使其面积增大，则穿过弹簧所包围面积的磁通量将 ） A．增大 B．减小 C．不变 D．无...
