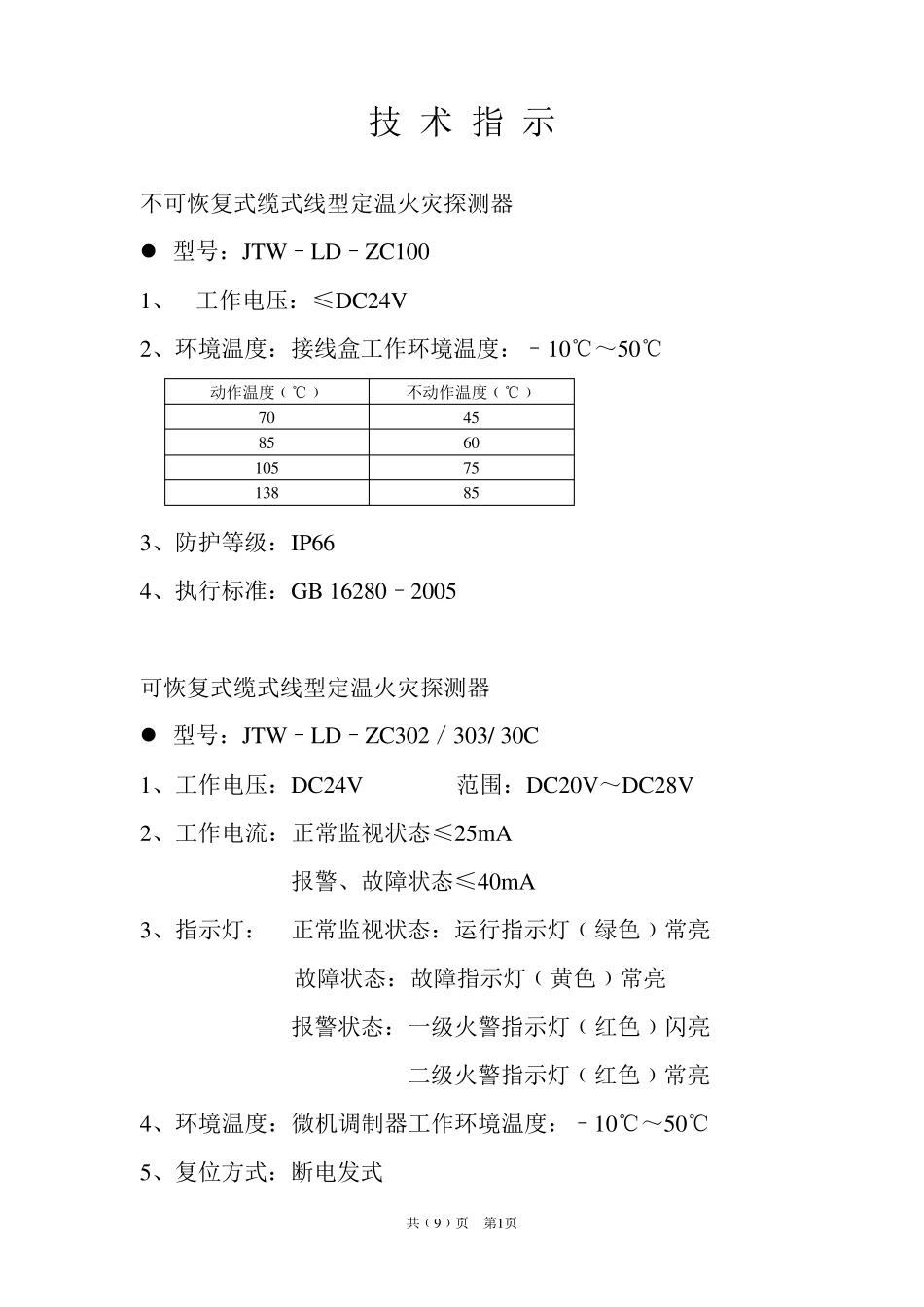

共﹙9﹚页 第1页 技 术 指 示 不可恢复式缆式线型定温火灾探测器 型号：JTW–LD–ZC100 1、 工作电压：≤DC24V 2、环境温度：接线盒工作环境温度：–10℃～50℃ 3、防护等级：IP66 4、执行标准：GB 16280–2005 可恢复式缆式线型定温火灾探测器 型号：JTW–LD–ZC302／303/ 30C 1、工作电压：DC24V 范围：DC20V～DC28V 2、工作电流：正常监视状态≤25m A 报警、故障状态≤40m A 3、指示灯： 正常监视状态：运行指示灯﹙绿色﹚常亮 故障状态：故障指示灯﹙黄色﹚常亮 报警状态：一级火警指示灯﹙红色﹚闪亮 二级火警指示灯﹙红色﹚常亮 4、环境温度：微机调制器工作环境温度：–10℃～50℃ 5、复位方式：断电发式 动作温度﹙℃﹚ 不动作温度﹙℃﹚ 70 45 85 60 105 75 138 85 共﹙9﹚页 第2页 感温电缆最高工作环境温度：≤不动作温度 动作温度﹙℃﹚ 不动作温度﹙℃﹚ 85 60 105 75 6、触点容量：DC24V/1A﹙3 组﹚ 7、防护等级：IP66 8、执行标准：GB 16280–2005 可恢复式缆式线型差定温火灾探测器 型号：JTW–LCD–ZC500A 1、工作电压：DC24V 范围：DC20V～DC28V 2、工作电流：正常监视状态≤25m A 报警、故障状态≤40m A 3、指示灯： 正常监视状态：运行指示灯﹙绿色﹚常亮 故障状态：故障指示灯﹙黄色﹚常亮 报警状态：一级火警指示灯﹙红色﹚闪亮 二级火警指示灯﹙红色﹚常亮 4、环境温度：微机调制器工作环境温度：–10℃～50℃ 感温电缆最高工作环境温度：≤不动作温度 动作温度﹙℃﹚ 不动作温度﹙℃﹚ 85 60 105 75 5、触点容量：DC24V/1A﹙3 组﹚ 6、防护等级：IP66 7、执行标准：GB 16280–2005 共﹙9﹚页 第3页 型号：JTW–LCD–ZC500 1、工作电压：DC24V 范围：DC20V～DC28V 2、工作电流：正常监视状态≤25m A 报警、故障状态≤40m A 3、指示灯： 正常监视状态：运行指示灯﹙绿色﹚常亮 故障状态：故障指示灯﹙黄色﹚常亮 报警状态：一级火警指示灯﹙红色﹚闪亮 二级火警指示灯﹙红色﹚常亮 4、环境温度：微机调制器工作环境温度：–10℃～50℃ 感温电缆最高工作环境温度：≤不动作温度 5、触点容量：DC24V/1A﹙3 组﹚ 6、防护等级：IP66 7、执行标准：GB 16280–2005 动作温度﹙℃﹚ 不动作温度﹙℃﹚ 70 45 85 60 105 75 138 85 共﹙9﹚页 第4页 工程设计应用说明 一、 设计条件 1、 设计...
