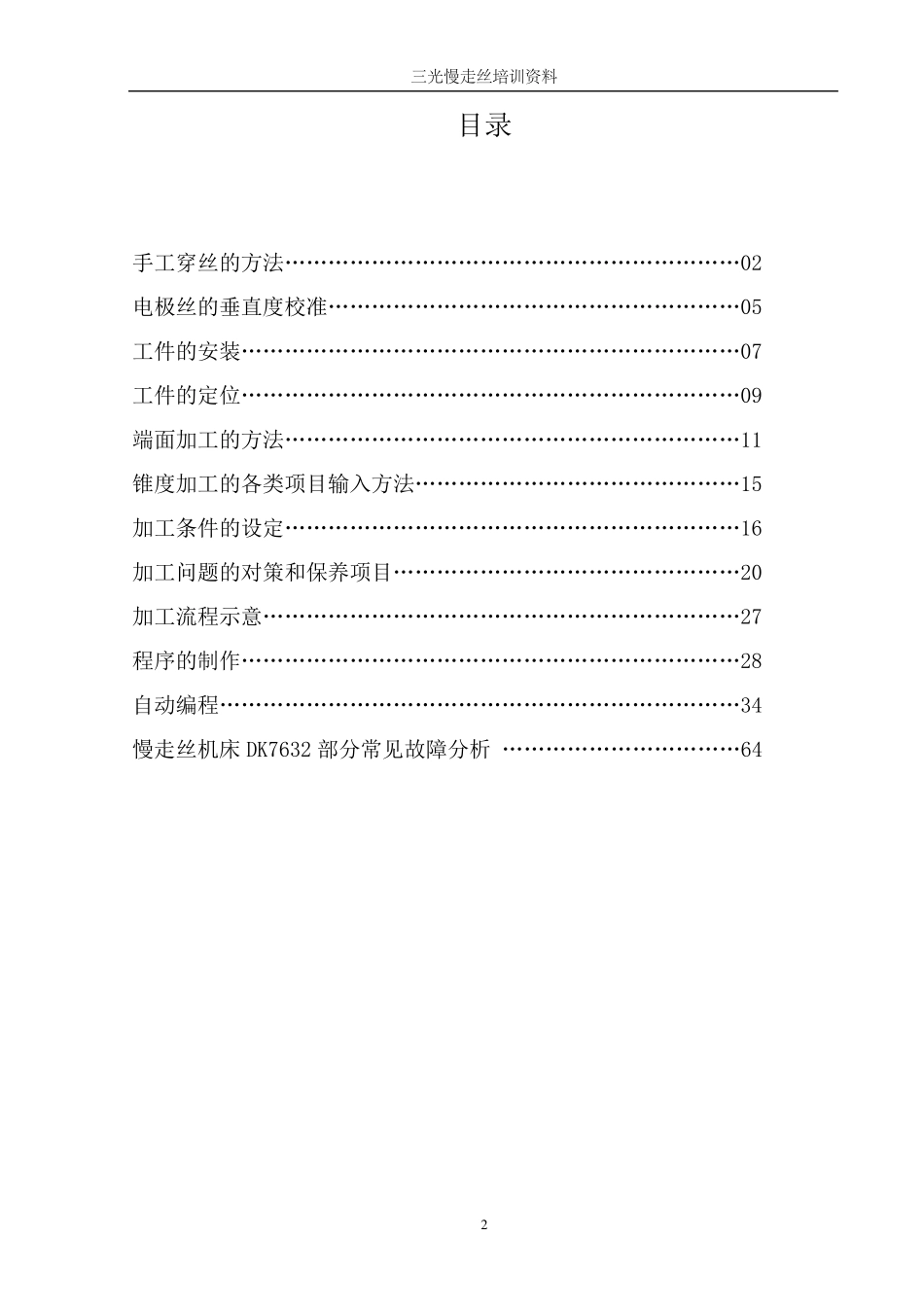

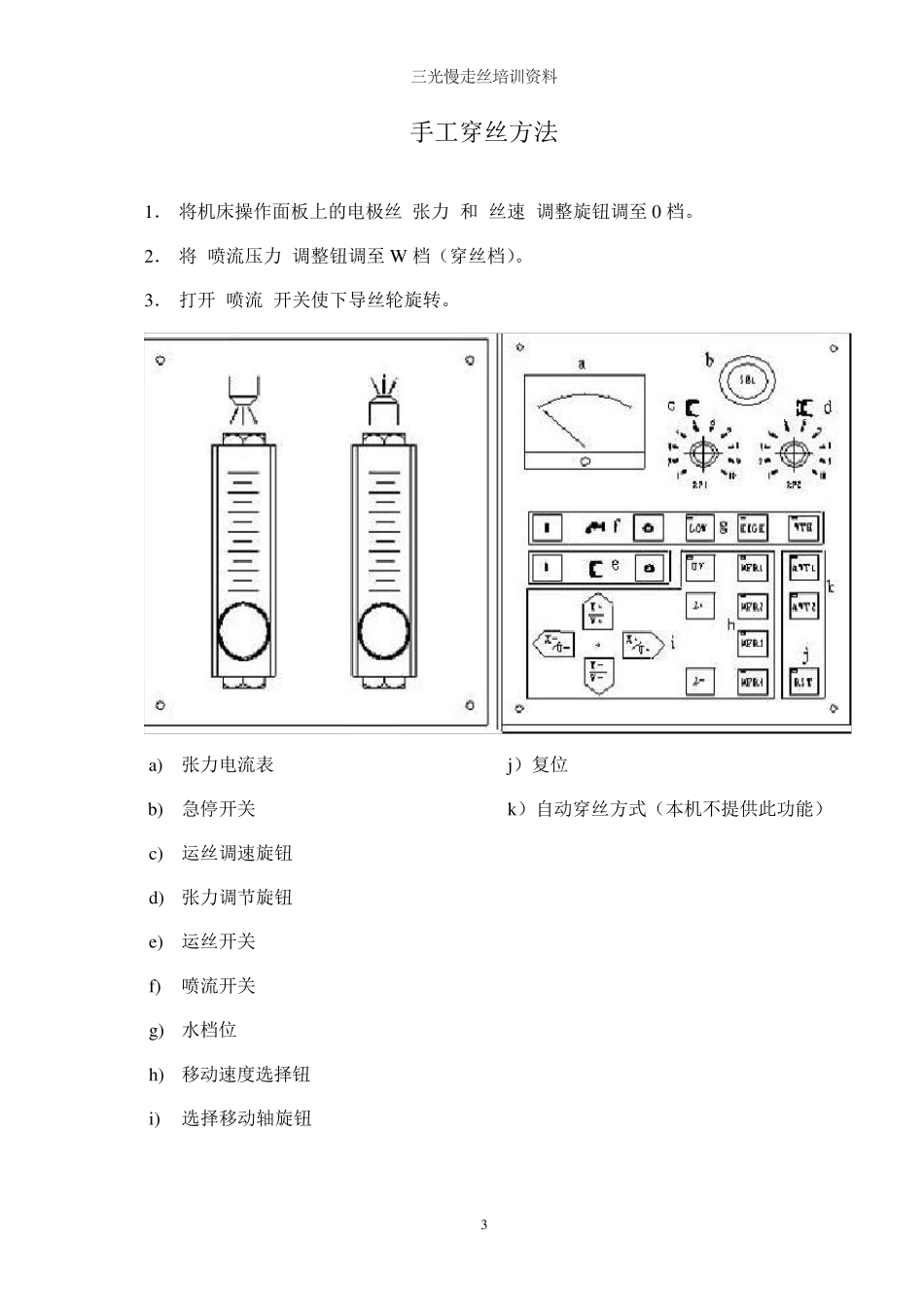

慢走丝线切割机床 培 训 资 料 苏州三光科技有限公司 三 光 慢 走 丝 培 训 资 料 2 目录 手工穿丝的方法………………………………………………………02 电极丝的垂直度校准…………………………………………………05 工件的安装……………………………………………………………07 工件的定位……………………………………………………………09 端面加工的方法………………………………………………………11 锥度加工的各类项目输入方法………………………………………15 加工条件的设定………………………………………………………16 加工问题的对策和保养项目…………………………………………20 加工流程示意…………………………………………………………27 程序的制作……………………………………………………………28 自动编程………………………………………………………………34 慢走丝机床 DK7632 部分常见故障分析 ……………………………64 三 光 慢 走 丝 培 训 资 料 3 手工穿丝方法 1． 将机床操作面板上的电极丝 张力 和 丝速 调整旋钮调至0 档。 2． 将 喷流压力 调整钮调至W 档（穿丝档）。 3． 打开 喷流 开关使下导丝轮旋转。 a) 张力电流表 j）复位 b) 急停开关 k ）自动穿丝方式（本机不提供此功能） c) 运丝调速旋钮 d) 张力调节旋钮 e) 运丝开关 f) 喷流开关 g) 水档位 h) 移动速度选择钮 i) 选择移动轴旋钮 三 光 慢 走 丝 培 训 资 料 4 4． 装上电极丝，按图所示将电极丝从电极丝线架（1），绕过套筒轴（2），穿过导向钩（3），经滑轮（4）、毡轮（5）、压轮A（7）绕在张力控制器（6）上。在张力控制器上绕一圈后，经压轮B（8）和断线检测器（9）、导向孔（10）轻轻将电极丝拉出 1~2m。将电极丝经上导向器（11）穿入下导向器（12），并且不断地往下导向器送丝，电极丝经过下导丝轮（13）在吸力装置的导引下经过送丝滚轮（14）排入废丝箱，完成穿丝。 (1)(2)(3)(4)(5)(6)(7)(8)(9)(10)(11)(12)(13)(14)三 光 慢 走 丝 培 训 资 料 5 电极丝的垂直度校准 （要预先穿丝） 1． 用气枪吹干上下喷嘴附近的水滴、扫清工件台。 2． 把垂直块规擦洗干净放在工件台上。（块规的放置要与工件台成直角方向）...
