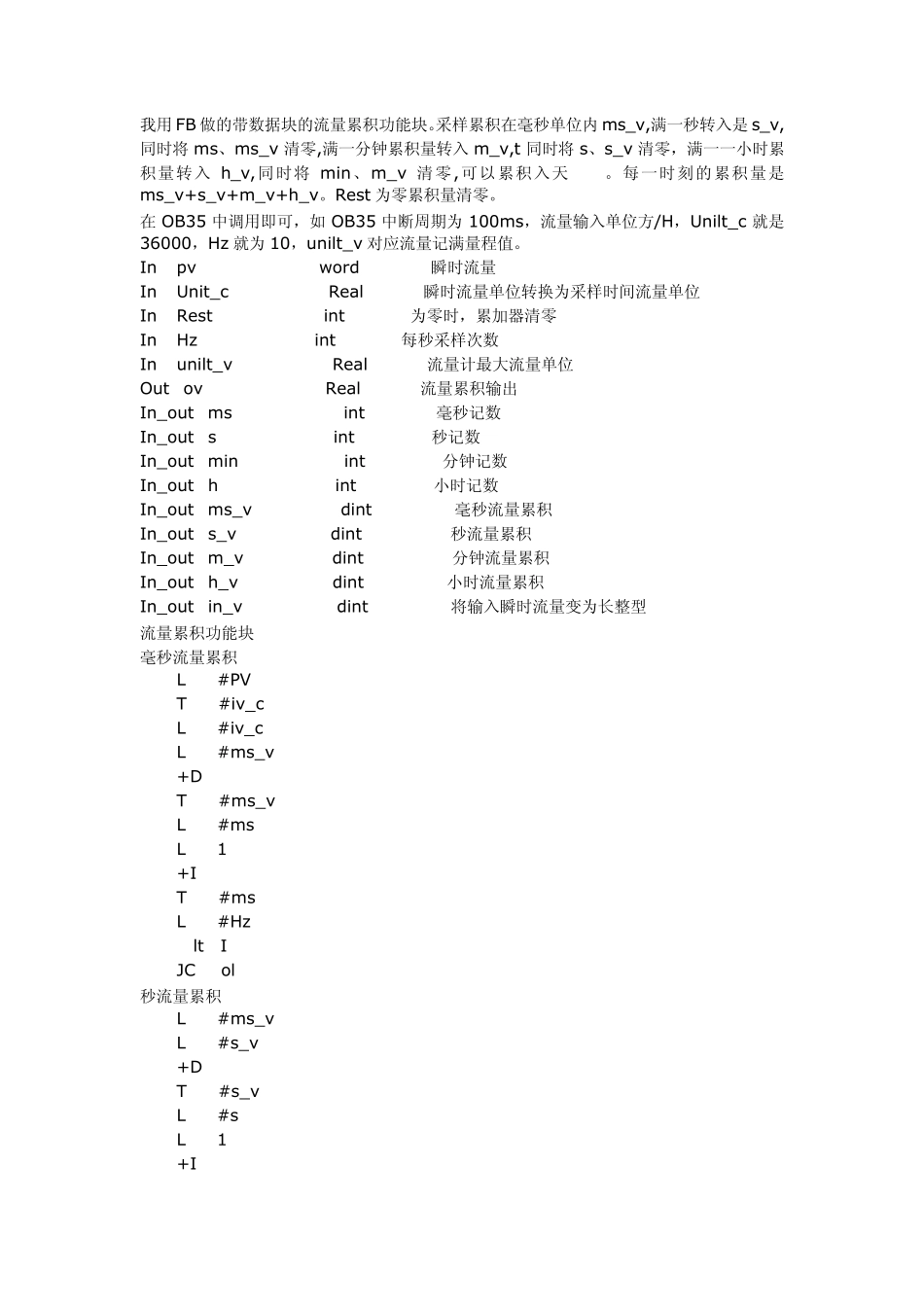

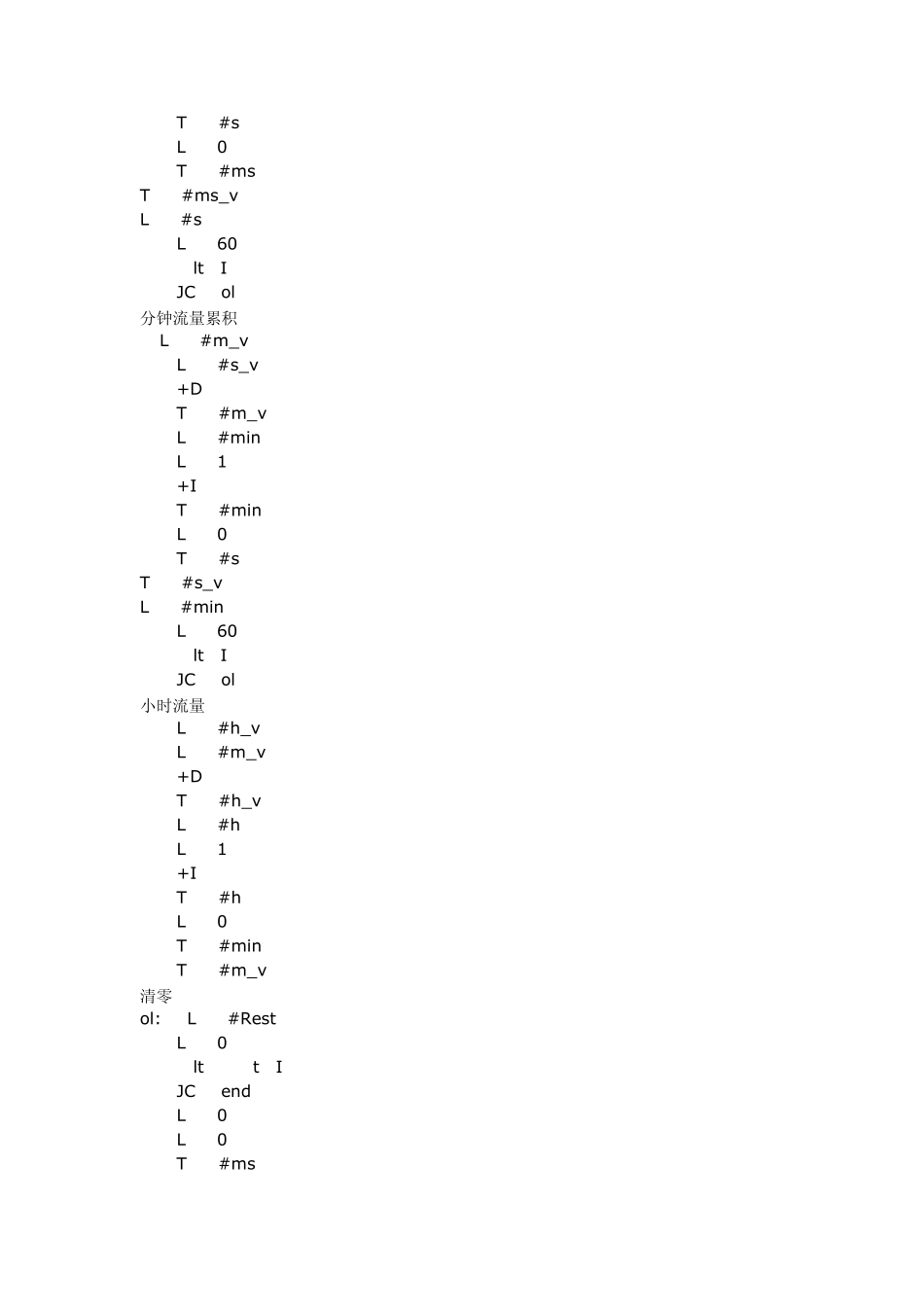

我用FB 做的带数据块的流量累积功能块。采样累积在毫秒单位内ms_v,满一秒转入是s_v,同时将ms、ms_v 清零,满一分钟累积量转入m_v,t 同时将s、s_v 清零，满一一小时累积量转入h_v,同时将min、m_v 清零,可以累积入天…….。每一时刻的累积量是ms_v+s_v+m_v+h_v。Rest 为零累积量清零。 在OB35 中调用即可，如 OB35 中断周期为 100ms，流量输入单位方/H，Unilt_c 就是36000，Hz就为 10，unilt_v 对应流量记满量程值。 In pv word 瞬时流量 In Unit_c Real 瞬时流量单位转换为采样时间流量单位 In Rest int 为零时，累加器清零 In Hz int 每秒采样次数 In unilt_v Real 流量计最大流量单位 Out ov Real 流量累积输出 In_out ms int 毫秒记数 In_out s int 秒记数 In_out min int 分钟记数 In_out h int 小时记数 In_out ms_v dint 毫秒流量累积 In_out s_v dint 秒流量累积 In_out m_v dint 分钟流量累积 In_out h_v dint 小时流量累积 In_out in_v dint 将输入瞬时流量变为长整型 流量累积功能块 毫秒流量累积 L #PV T #iv_c L #iv_c L #ms_v +D T #ms_v L #ms L 1 +I T #ms L #Hz I JC end L 0 L 0 T #ms T #s T #min T #h T #ms_v T #s_v T #m_v T #h_v 累积量 end: L #ms_v L #s_v +D L #m_v +D L #h_v +D DTR L #Unit_c /R L #unilt_v *R L 2.764800e+004 /R T #ov 不足之处，尚请指出。 PLC 输出接点故障及排除可编程序控制器（PLC）广泛应用于工业控制，作为开关器件，它的输出接点常用来接通或断开外接的继电器、接触器线圈回路。但实际应用中 PLC 输出接点常会出现这样的故障：PLC 输出接点能够在程序控制下接通外部电路，但不能在程序控制下断开外部电路。 故障发生的原因，需从 PLC 本身输出电路着手分析。PLC 输出电路有晶体管输出电路、双向品闸管输出电路和继电器输出电路。...
