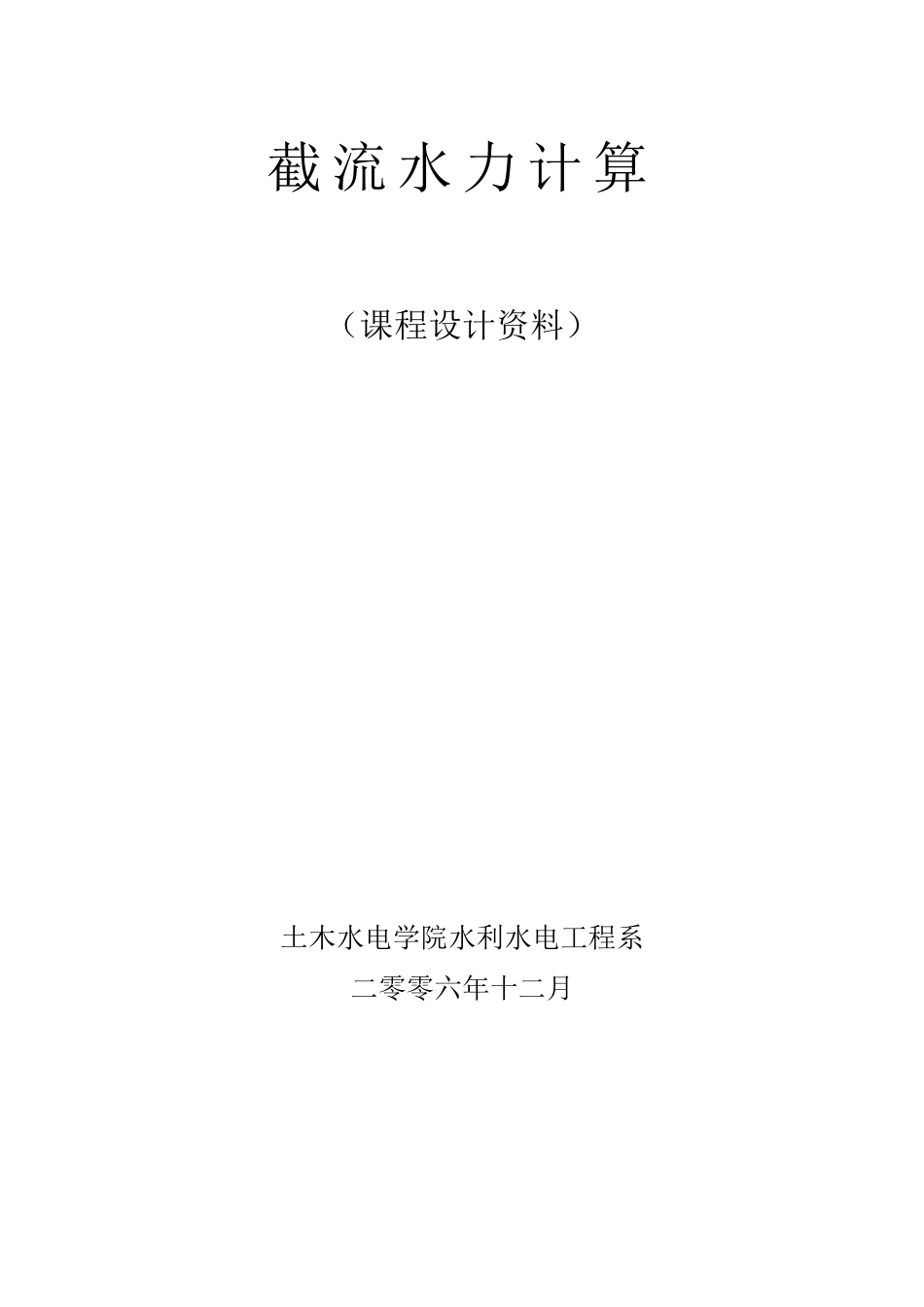

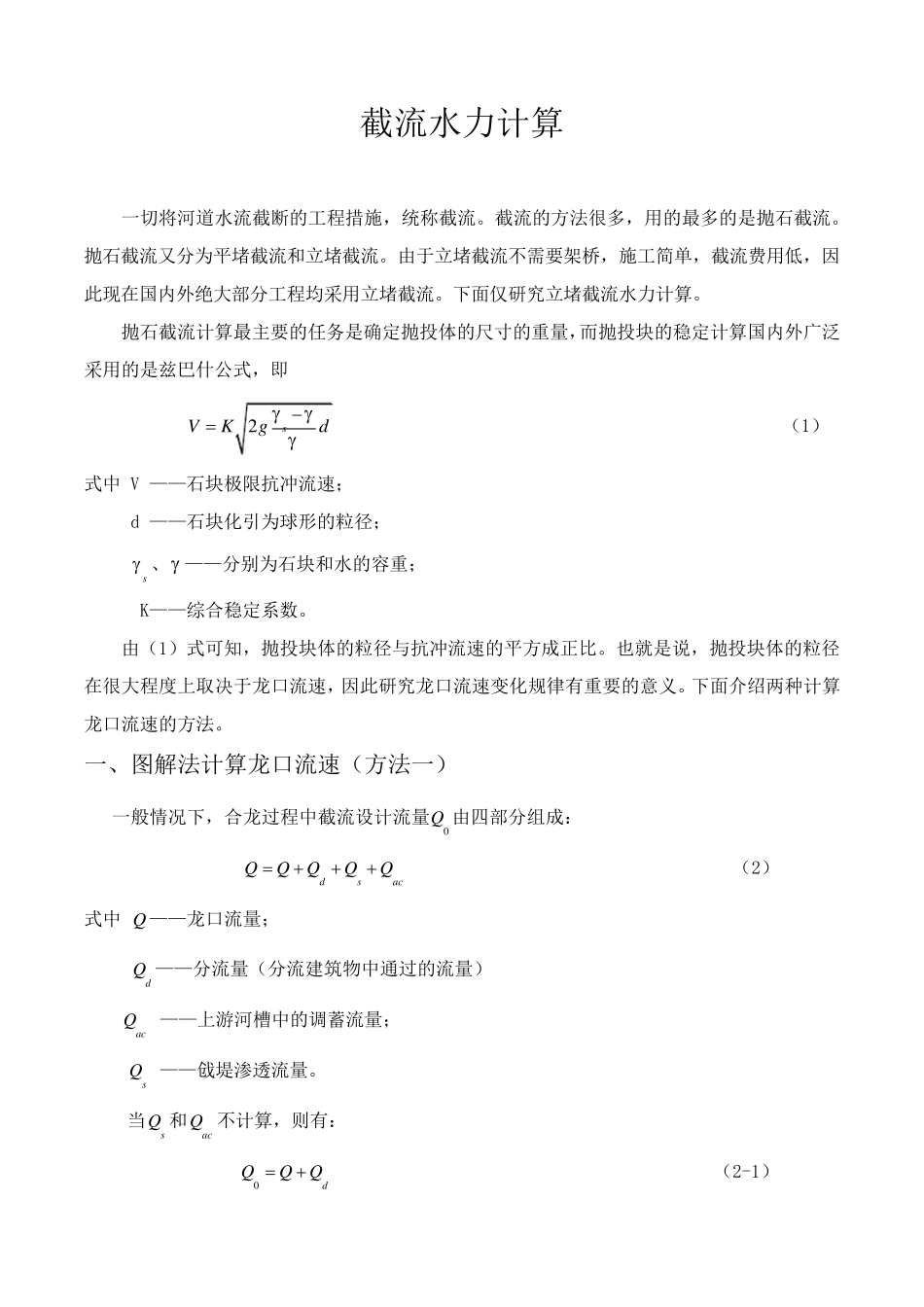

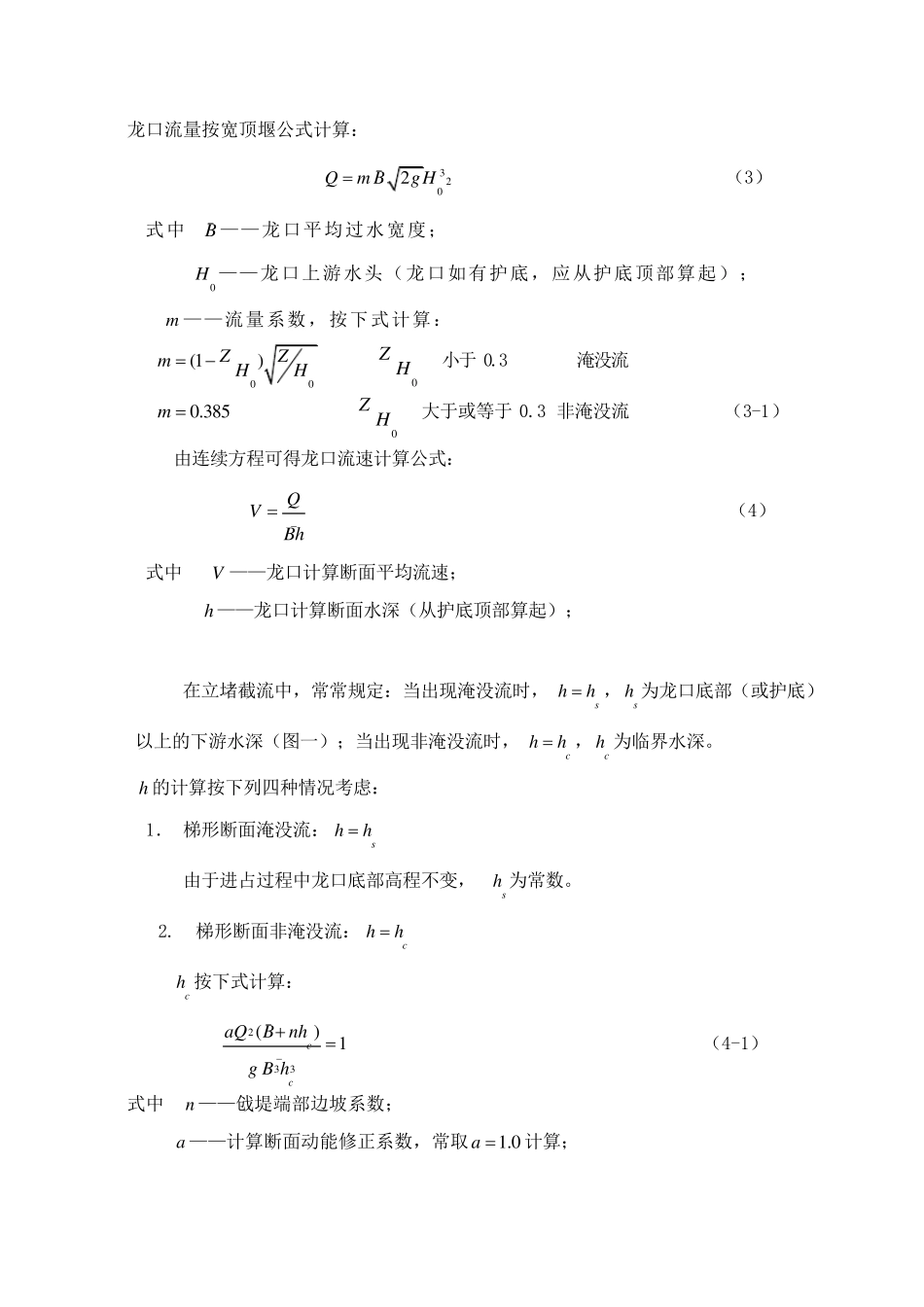

截流水力计算 （课程设计资料） 土木水电学院水利水电工程系 二零零六年十二月 截流水力计算 一切将河道水流截断的工程措施，统称截流。截流的方法很多，用的最多的是抛石截流。抛石截流又分为平堵截流和立堵截流。由于立堵截流不需要架桥，施工简单，截流费用低，因此现在国内外绝大部分工程均采用立堵截流。下面仅研究立堵截流水力计算。 抛石截流计算最主要的任务是确定抛投体的尺寸的重量，而抛投块的稳定计算国内外广泛采用的是兹巴什公式，即 2sVKgd （1） 式中 V ——石块极限抗冲流速； d ——石块化引为球形的粒径； s 、 ——分别为石块和水的容重； K——综合稳定系数。 由（1）式可知，抛投块体的粒径与抗冲流速的平方成正比。也就是说，抛投块体的粒径在很大程度上取决于龙口流速，因此研究龙口流速变化规律有重要的意义。下面介绍两种计算龙口流速的方法。 一、图解法计算龙口流速（方法一） 一般情况下，合龙过程中截流设计流量0Q 由四部分组成： dsacQQQQQ （2） 式中 Q ——龙口流量； dQ ——分流量（分流建筑物中通过的流量） acQ ——上游河槽中的调蓄流量； sQ ——戗堤渗透流量。 当sQ 和acQ 不计算，则有： 0dQQQ （2-1） 龙口流量按宽顶堰公式计算： 3 202Qm BgH （3） 式中 B ——龙口平均过水宽度； 0H ——龙口上游水头（龙口如有护底，应从护底顶部算起）； m ——流量系数，按下式计算： 00(1)ZZmHH 0Z H 小于 0.3 淹没流 0 .3 8 5m 0Z H 大于或等于 0.3 非淹没流 （3-1） 由连续方程可得龙口流速计算公式： QVBh （4） 式中 V ——龙口计算断面平均流速； h ——龙口计算断面水深（从护底顶部算起）； 在立堵截流中，常常规定：当出现淹没流时，shh，sh 为龙口底部（或护底）以上的下游水深（图一）；当出现非淹没流时，chh，ch 为临界水深。 h 的计算按下列四种情况考虑： 1． 梯形断面淹没流：shh 由于进占过程中龙口底部高程不变， sh 为常数。 2. 梯形断面非淹没流：chh ch 按下式计算： 233()1ccaQB nhg B h （4-1） 式中 n ——戗堤端部边坡系数； a ——计算断面动能修正系数，常取1 .0a 计算； hc(hs)B(e)BBbhc(hs)(b)(c.d)HHhsZH hCZhshsHHH(a)QB图一 立堵截流示意图按（4-1）计算ch 需进行试算。有时为了简化计算，常用矩形断面...
