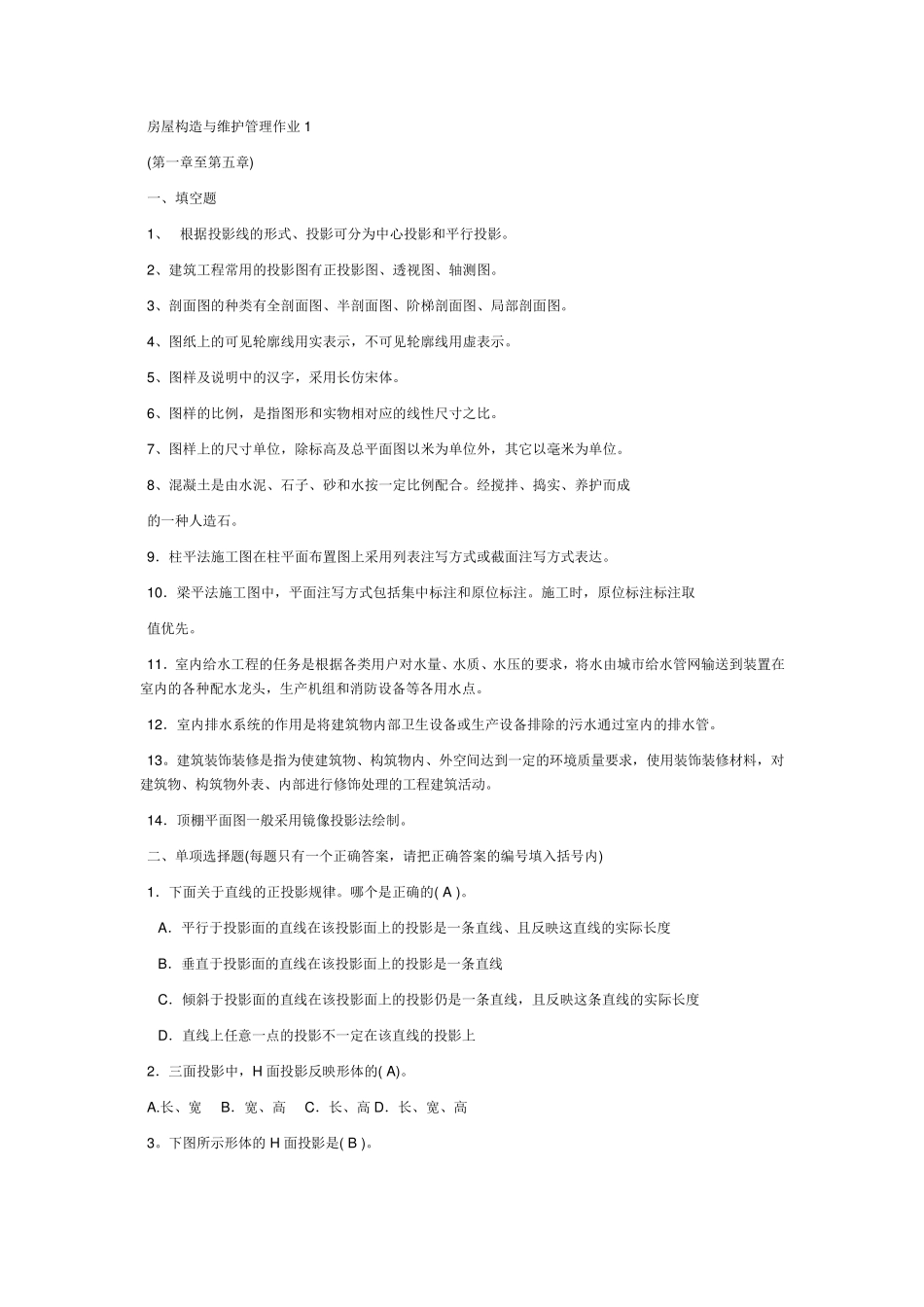

房屋构造与维护管理作业1 (第一章至第五章) 一、填空题 1、 根据投影线的形式、投影可分为中心投影和平行投影。 2、建筑工程常用的投影图有正投影图、透视图、轴测图。 3、剖面图的种类有全剖面图、半剖面图、阶梯剖面图、局部剖面图。 4、图纸上的可见轮廓线用实表示，不可见轮廓线用虚表示。 5、图样及说明中的汉字，采用长仿宋体。 6、图样的比例，是指图形和实物相对应的线性尺寸之比。 7、图样上的尺寸单位，除标高及总平面图以米为单位外，其它以毫米为单位。 8、混凝土是由水泥、石子、砂和水按一定比例配合。经搅拌、捣实、养护而成 的一种人造石。 9．柱平法施工图在柱平面布置图上采用列表注写方式或截面注写方式表达。 10．梁平法施工图中，平面注写方式包括集中标注和原位标注。施工时，原位标注标注取 值优先。 11．室内给水工程的任务是根据各类用户对水量、水质、水压的要求，将水由城市给水管网输送到装置在室内的各种配水龙头，生产机组和消防设备等各用水点。 12．室内排水系统的作用是将建筑物内部卫生设备或生产设备排除的污水通过室内的排水管。 13。建筑装饰装修是指为使建筑物、构筑物内、外空间达到一定的环境质量要求，使用装饰装修材料，对建筑物、构筑物外表、内部进行修饰处理的工程建筑活动。 14．顶棚平面图一般采用镜像投影法绘制。 二、单项选择题(每题只有一个正确答案，请把正确答案的编号填入括号内) 1．下面关于直线的正投影规律。哪个是正确的( A )。 A．平行于投影面的直线在该投影面上的投影是一条直线、且反映这直线的实际长度 B．垂直于投影面的直线在该投影面上的投影是一条直线 C．倾斜于投影面的直线在该投影面上的投影仍是一条直线，且反映这条直线的实际长度 D．直线上任意一点的投影不一定在该直线的投影上 2．三面投影中，H 面投影反映形体的( A)。 A.长、宽 B．宽、高 C．长、高 D．长、宽、高 3。下图所示形体的 H 面投影是( B )。 A B C D 4。钢筋混凝土楼板结构平面图中，钢筋用（ A )表示；在剖面图和断面图中，钢筋断面，砰，钢筋断面用（D ）表示。 A。粗实线 B．粗虚线 C。细实线 D．黑圆点 5 下面是耸排水施工图中两根直管投影重叠时的表示方法，其中①管表示在( C )方或（ B )方，②管表示在( D )方或( )方。 A．上方 B．下方 C．前方 D．后方 三、符号和图例题(指出下列符号和图例的含义) 1．建筑材料图例：普通砖...
