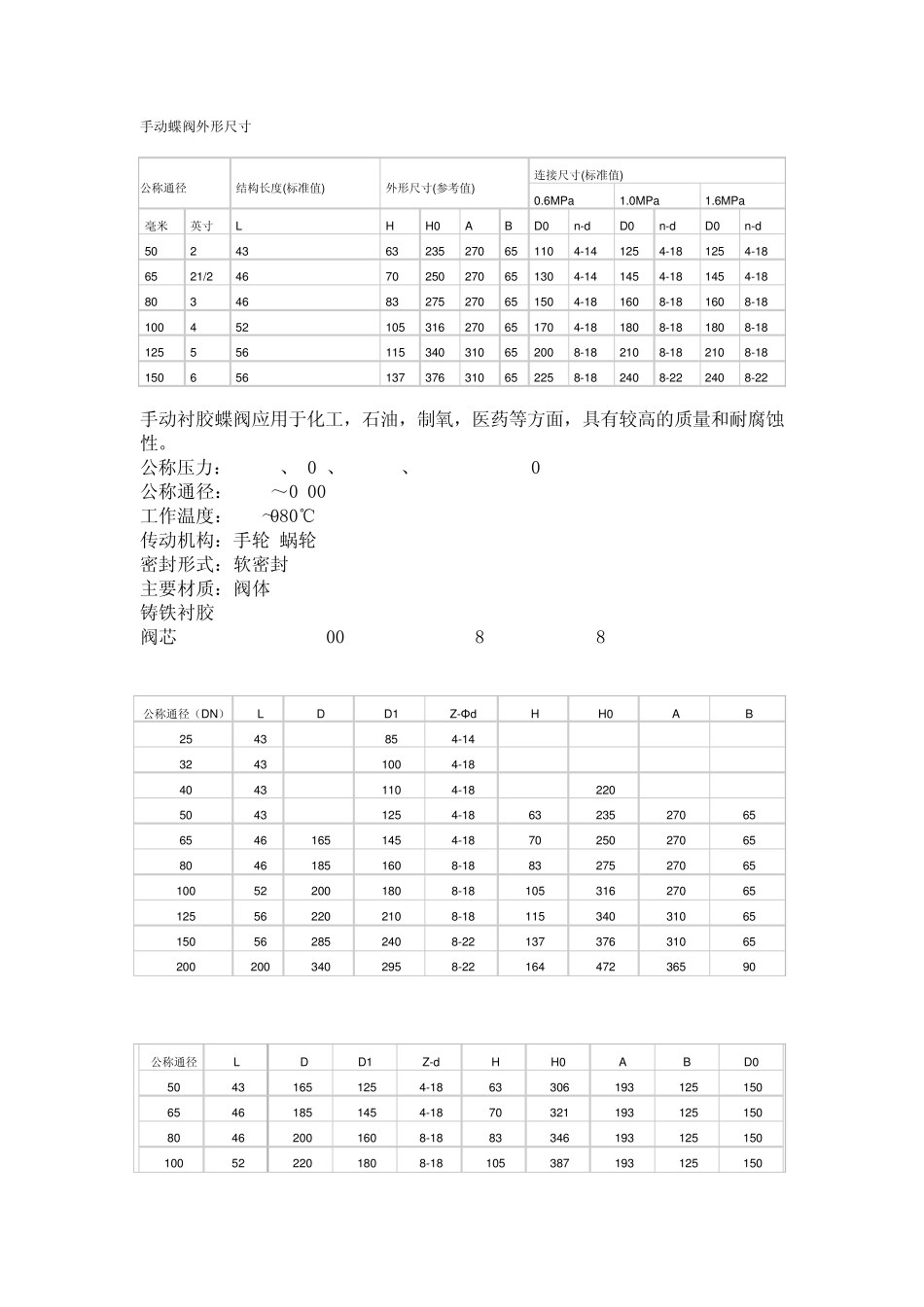

手动蝶阀外形尺寸

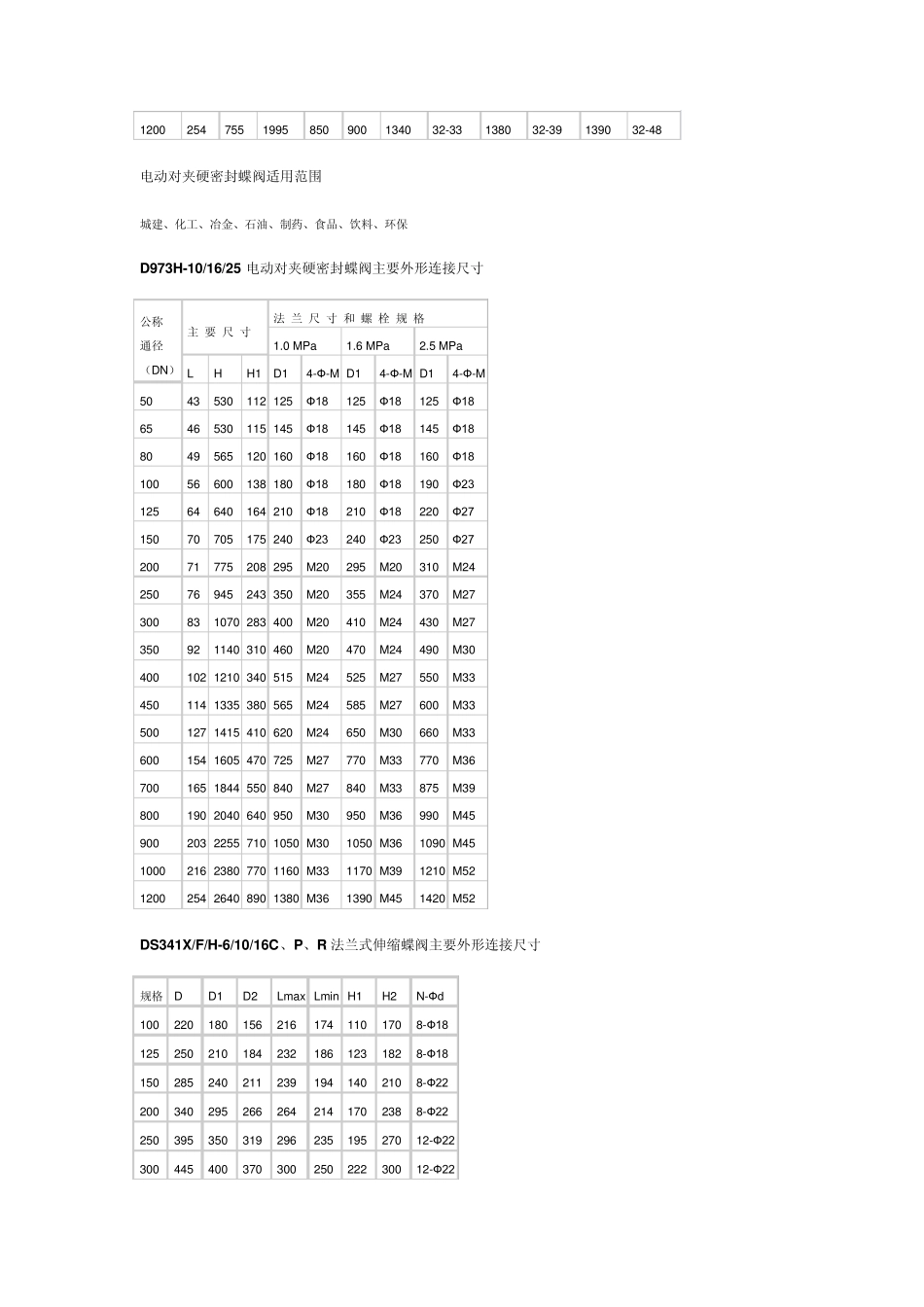

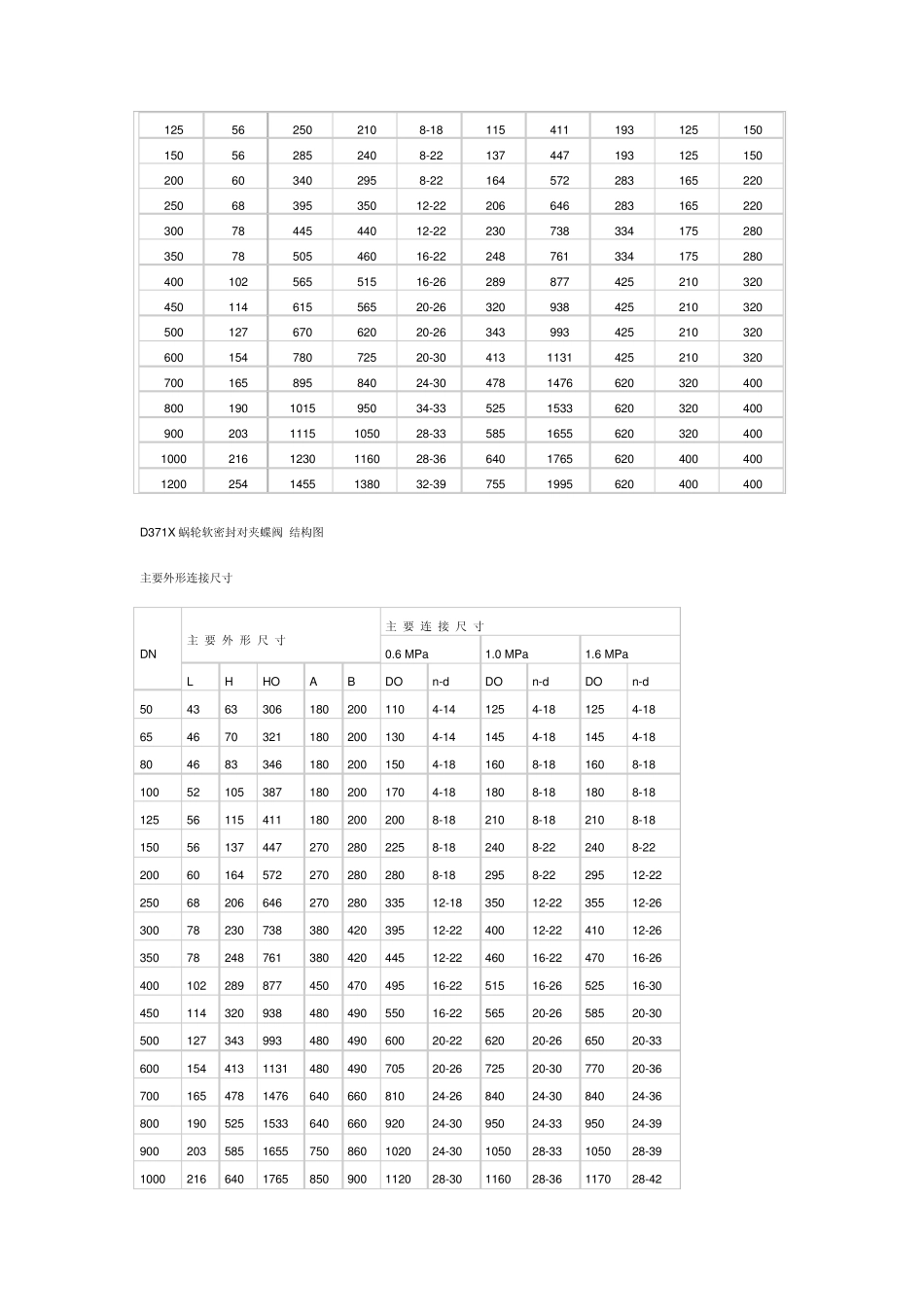

手动蝶阀外形尺寸 公称通径 结构长度(标准值) 外形尺寸(参考值) 连接尺寸(标准值) 0.6MPa 1.0MPa 1.6MPa 毫米 英寸 L H H0 A B D0 n-d D0 n-d D0 n-d 50 2 43 63 235 270 65 110 4-14 125 4-18 125 4-18 65 21/2 46 70 250 270 65 130 4-14 145 4-18 145 4-18 80 3 46 83 275 270 65 150 4-18 160 8-18 160 8-18 100 4 52 105 316 270 65 170 4-18 180 8-18 180 8-18 125 5 56 115 340 310 65 200 8-18 210 8-18 210 8-18 150 6 56 137 376 310 65 225 8-18 240 8-22 240 8-22 手动衬胶蝶阀应用于化工，石油，制氧，医药等方面，具有较高的质量和耐腐蚀性。 公称压力：PN1.0、1.6、2.5MPa、ANSI150 公称通径：DN50～600mm 工作温度：-20～80℃ 传动机构：手轮 蜗轮 密封形式：软密封 主要材质：阀体 铸铁衬胶 阀芯 (1)QT-400 (2)CF8 (3)CF8M (4)CF3M 公称通径（DN） L D D1 Z-Φ d H H0 A B 25 43 85 4-14 32 43 100 4-18 40 43 110 4-18 220 50 43 125 4-18 63 235 270 65 65 46 165 145 4-18 70 250 270 65 80 46 185 160 8-18 83 275 270 65 100 52 200 180 8-18 105 316 270 65 125 56 220 210 8-18 115 340 310 65 150 56 285 240 8-22 137 376 310 65 200 200 340 295 8-22 164 472 365 90 公称通径 L D D1 Z-d H H0 A B D0 50 43 165 125 4-18 63 306 193 125 150 65 46 185 145 4-18 70 321 193 125 150 80 46 200 160 8-18 83 346 193 125 150 100 52 220 180 8-18 105 387 193 125 150 125 56 250 210 8-18 115 411 193 125 150 150 56 285 240 8-22 137 447 193 125 150 200 60 340 295 8-22 164 572 283 165 220 250 68 395 350 12-22 206 646 283 165 220 300 78 445 440 12-22 230 738 334 175 280 350 78 505 460 16-22 248 761 334 175 280 400 102 565 515 16-26 289 877 425 210 320 450 114 615 565 20-26 320 938 425 210 320 500 127 670 620 20-26 343 993 425 210 320 600 154 780 725 20-30 413 1131 425 210 320 700 165 895 840 24-30 478 ...
